Maisto Tech Rock Crawler Jr. - dirección de actualización (8 / 12 paso)

Paso 8: Colocar el Servo de dirección a la parte inferior

Esta es la parte principal de este instructable. Tomó más tiempo para completar.
Como se verá cuando sostiene el servo y mirando en la parte inferior original sección del coche RC. Se gastó mucho tiempo con la herramienta dremel quitar varios trozos de plástico para el servo caber en un espacio tan pequeño, sin tocar ninguna otra parte que puede causar problemas con el montaje de los componentes necesarios.

Las piezas que no pueden ser reemplazadas fácilmente son los soportes sobre los que se montan los engranajes, ruedas dentadas, el brazo de dirección, eje delantero. Así que Aléjate de estas áreas.

En el servo, necesitará quitar el hombro monta hasta el cuerpo a ambos lados por lo que es formas de anchura mucho menores.

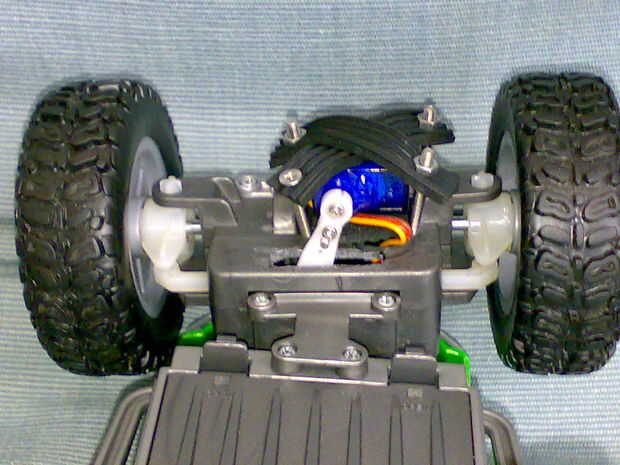

Foto de arriba muestra el Servo de dirección montado y listo para ser asemejado.

* Actualización *
Montar el servo, más la mitad del recorrido del servo. mantener en el medio. Montar el servo para que el cuerno del servo está detrás del estante del manejo. Aplicar un poco de presión ayuda a mantener el mando de la cremallera de dirección en el lugar. La ranura de corte en la sección inferior detendrá el brazo que mueve la dirección al completo bloqueo de ambas maneras.

La manera de monta mi servo y la ranura se corta. Como lo es

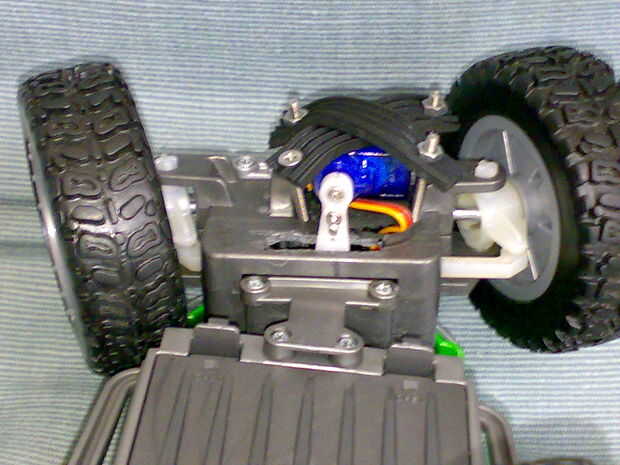

Cuando la dirección está en completa cerradura izquierda (mirando de frente) el servo está en 90 grados en bloqueo completamente a la derecha es de ~ 45 grados cuando se alcance el centro muerto es a mitad de camino (45/2 = 22. 5). Estos valores se necesitarán configurar el servo en el Arduino de código para no sobrecargar el servo y se ajustará según sea necesario. Se han añadido más fotos para demostrarlo. También si nos fijamos en la foto izquierda cerradura no necesita cortar la ranura a la derecha, sólo extenderlo a la izquierda para permitir el movimiento del brazo todo el camino así que golpea el brazo de dirección
