¿Magno-Sniffer (magnético Sniffer sonda Whistler lo usando un Sensor de efecto Hall) (7 / 12 paso)

Paso 7: Soldadura - voltaje controlado oscilador (VCO)

De la soldadura - el más grande de la globalización, mejor el trabajo
No.

Tan construir esto quieras. Podría ser perfboard, hacer una placa de circuito impreso, ir para montaje en superficie, sea cual sea.

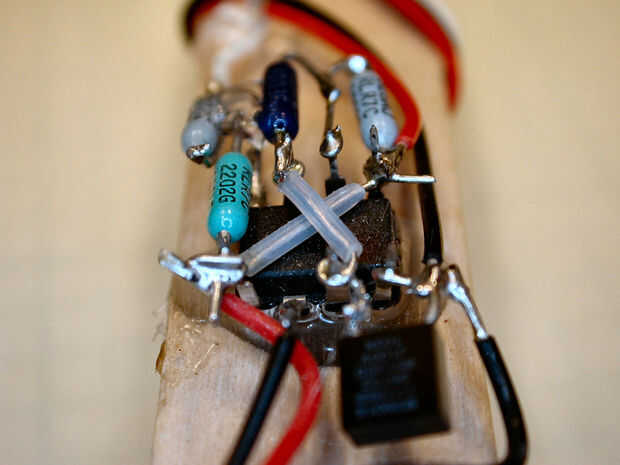

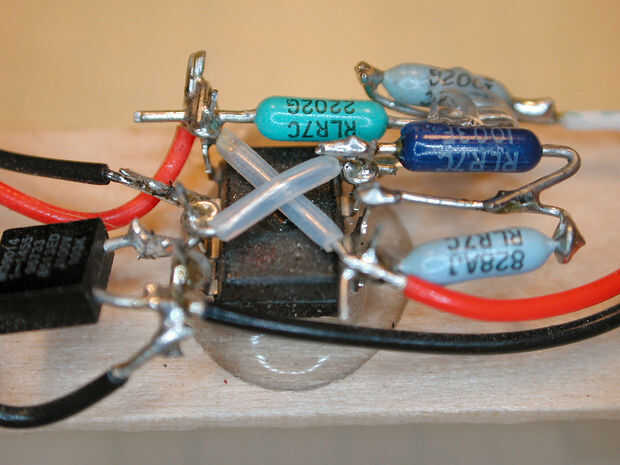

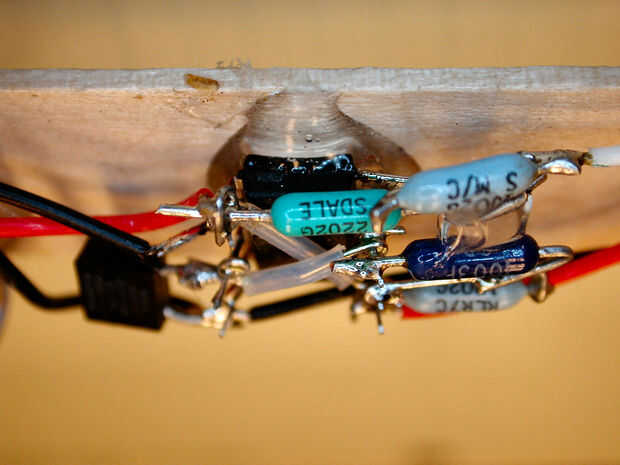

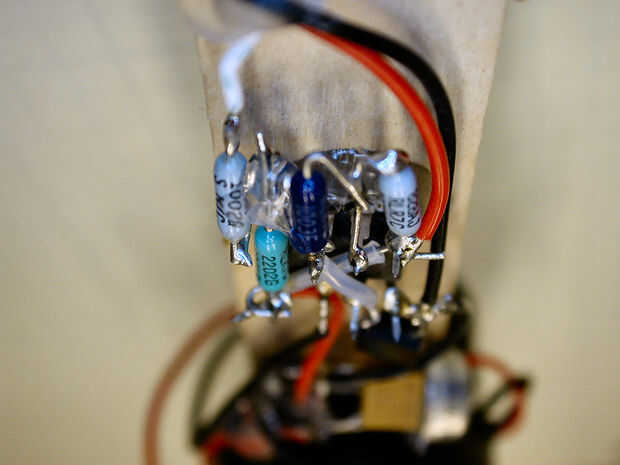

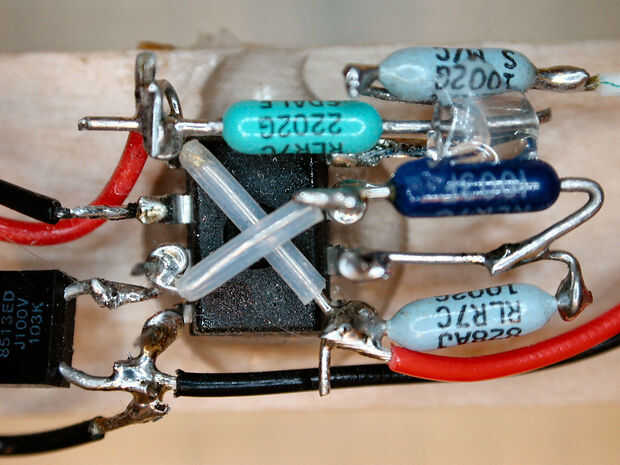

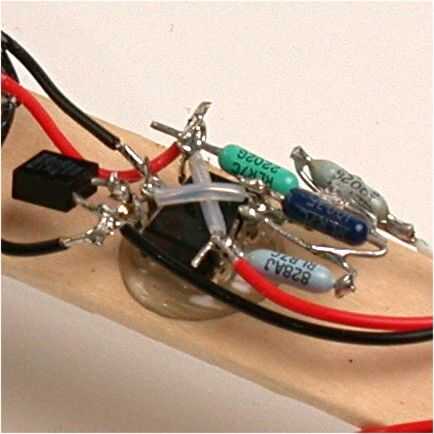

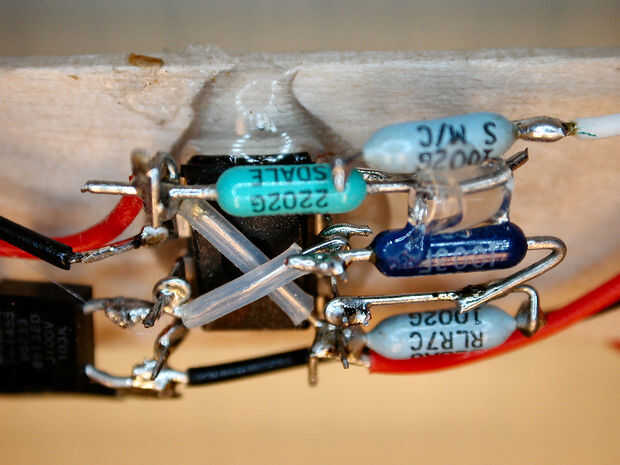

Oscilador de voltaje controlado - acabo de ir punto a punto. Aplanar los pins en el chip 555 y dale la vuelta. Manténgalo con uno de los 3 titulares de mano si lo tiene. Utilizar doble cinta para sujetar temporalmente de nuevo a pesar de que está ignorando el peligro ESD (electro static discharge) a una parte CMOS. La soldadura de piezas a él.

¿Por qué CMOS? Estamos controlando la echada por una tensión de alimentación en el pin 5, la entrada de Control infravalorada. En el chip hay una cadena de 3 resistencias para hacer referencias de voltaje. 5 deja que tire los voltajes alrededor del perno y cambia el tono. En un normal 555 bipolar las resistencias son de 5 k ohmios, pero en el 555 CMOS son 100 k ohmios. Mucho más fácil de un tirón alrededor.
