Magic Wand POV mensaje pantalla con módulo Bluetooth (2 / 4 paso)

Paso 2: conexiones

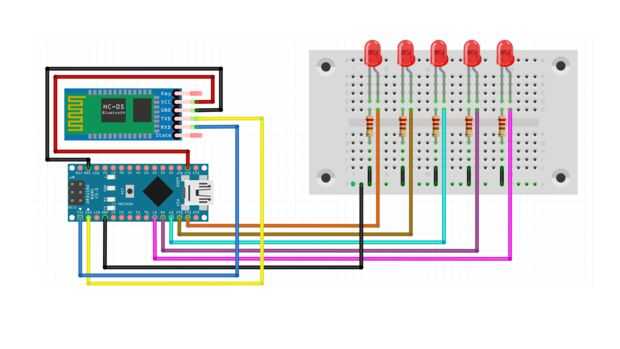

Conecte el circuito como se muestra en el diagrama del circuito.

Para cualquier otra placa Arduino las conexiones son iguales.

Después de la prueba en un tablero de pan puede implementar lo mismo en un PCB.
