Magic Light (Sensor de capacitancia, primer proyecto de Arduino) (1 / 3 paso)

Paso 1: Código y circuito

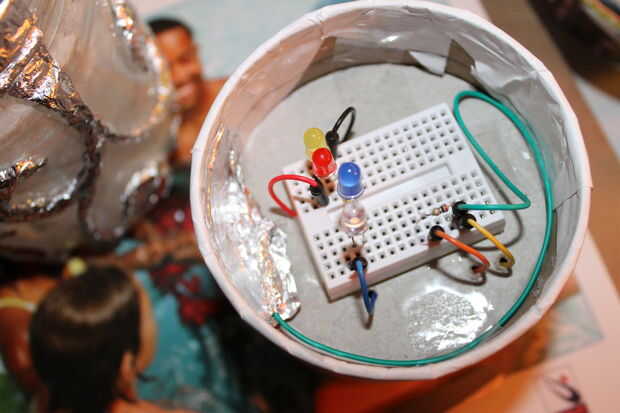

Configurar un protoboard según la semántica. Descargar el código adjunto.

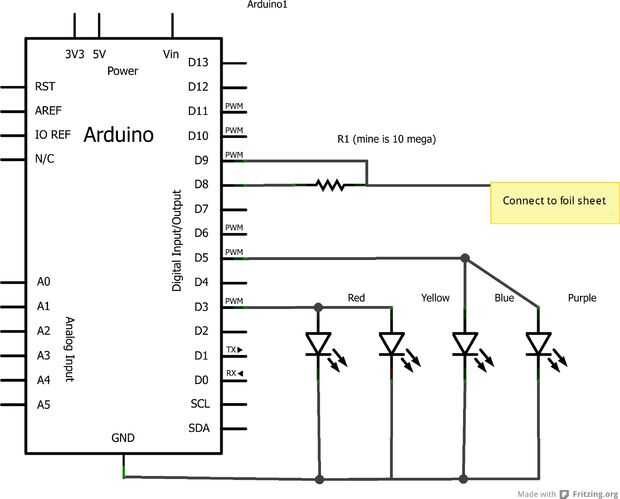

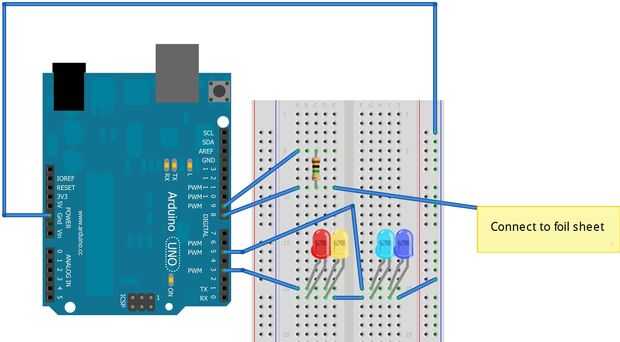

Actualización: añadido Fritzing diagrama y esquema (su gran programa, Compruebe hacia fuera frizting.org)

/ * Este código es una tapa. sensor que se desvanece entre 2 LED
* set up: pin 8 > alta resistencia > un cable a la hoja, uno al pin 9
* Led configurar pin 2 > resistencia > led > grnd
* basado en http://arduino.cc/forum/index.php/topic, 8609.0.html
* ajust si declaración para resistencia, actualmente uso un 10Mohm
*/

Una vez que esté configurado, ejecuta el código y abrir al monitor serie.  Mover la configuración de su computadora para ayudar a disminuir la interferencia en cuenta qué números están hacia fuera puesto cuando nada está cerca del sensor de papel, tenga en cuenta también lo que es cuando su palma abierta está muy cerca del sensor.
Cambiar la tapa baja int hasta justo por encima de la salida número cuando nada está cerca de su sensor.
Cambiar casquillo alto a la salida del número cuando casi están tocando el sensor.
Usted tendrá que ajustar estas cifras a menudo para "calibrar" la luz.  Muchos factores interfieren con las lecturas que necesita ajustarse cada vez que se mueve.
