Paso 1: La placa de relé que señales se reúnen y split.
La Junta está trazada para que + Volts alimentación relés todos simultáneamente; y no conmutado. Negativo (-) del relé de 5 pines se tiran a tierra por cualquiera de los dos transistores; u otro relé u optoacopladores en el personalizable detener Control tablero mágico. (Ver siguiente paso).
Alimentación es de 9 voltios (batería o adaptador AC/DC) mediante el DC Power Jack y puede ser fuente de poder si control board sólo utiliza 9 voltios o regulador de 5 voltios está instalado en el tablero de control en lugar de placa de relé de parada de magia.

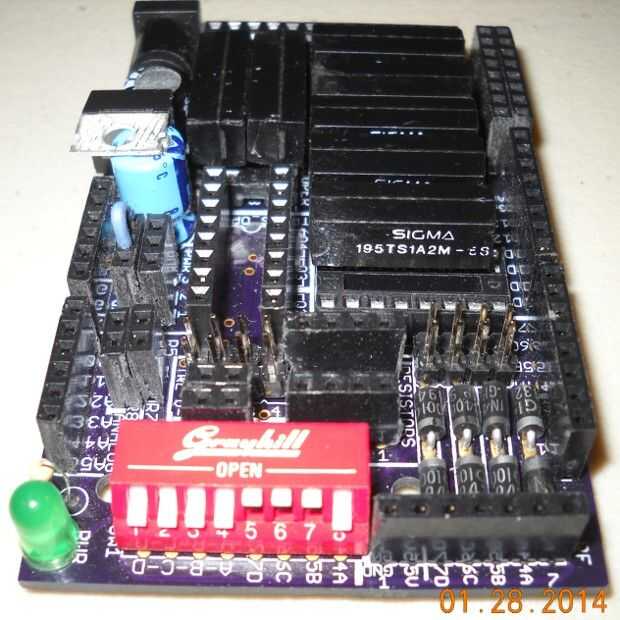

El puente PWR (3 x 2 conector hembra) con luz azul jumper como se muestra en la imagen puede ser puenteado para permitir lo siguiente:
DC 9 voltios de alimentación de relés y tablero de Control.
DC 9 voltios de alimentación es sólo relés.
9v DC--> DC 5v si opcional 5 regulador de voltios y 2 condensadores (ver azul y negro dieléctrico latas en picutre) del acompañamiento
DC 9v---Relais; CC regulada de 5 voltios para controlar el tablero; ---> Ardurino 5v para alimentar el tablero de Control o todos los componentes según sea necesario.
La posición del rojo 8 DIP Switch se utiliza para configurar control de canales A, B, C y D por Arduino y receptor RF.
Interruptor 1 es Arduino D4 / D0 de RF para el control de relés 1, 2, 3 y 4
Interruptor 2 es Arduino D5 / D1 RF para control de relés de 5 y 6
Interruptor 3 es Arduino D6 / D2 de RF para el control del relé 7
Interruptor 4 es Arduino D7 / D3 RF para control de 8 relés
El conector doble derecha superior donde pernos más bajos son relé 1 y primeros alfileres de relé 8 provenga de relés. (Pin 1 y 7 del relé)
