Paso 3: La centro de la pieza

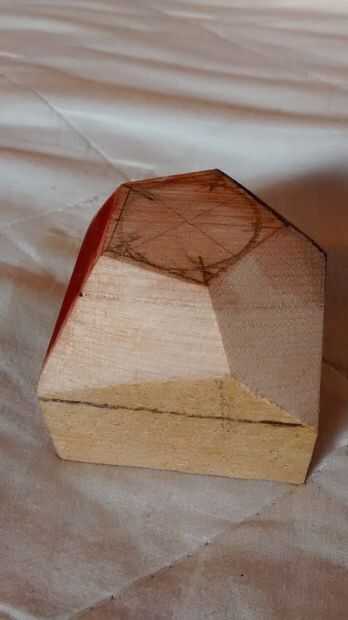

Esta parte me tomó un montón de tiempo y prototipos para averiguar. Cuando finalmente me di cuenta que tenía con un cilindro en lugar de una cuadra, cambió todo! La última foto muestra uno de mis prototipos.
Los siguientes pasos son lo que surgió como el método más fácil para la creación de la pieza del centro.

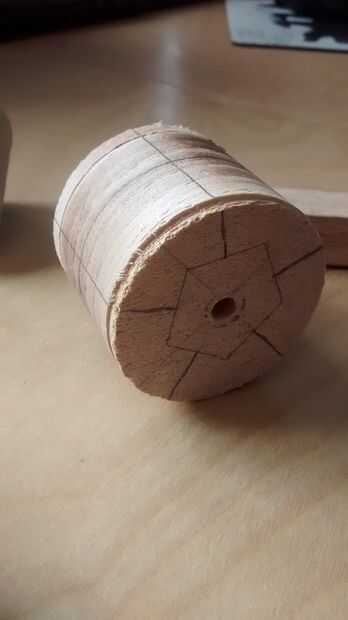

- Tomar el cilindro de 2 pulgadas y trazar una línea media alrededor de la circunferencia del bloque.
- Dibuje un Pentágono en uno de los lados del cilindro. Usé la plantilla que hice en el paso anterior para esto.
- Encontrar el centro de cada uno de los lados del Pentágono y dibujar una línea perpendicular desde ese punto hasta el borde del bloque y luego por todo el lado del bloque. Al llegar el borde del lado opuesto del bloque, seguir la línea en un poco más. Se trata de donde la va a ser el punto del segundo Pentágono.
- Dibujar el Pentágono segundo en el lado opuesto del bloque. Debido a las líneas que trazaste en el paso anterior, el Pentágono será exactamente Pentágono de offset el primero.

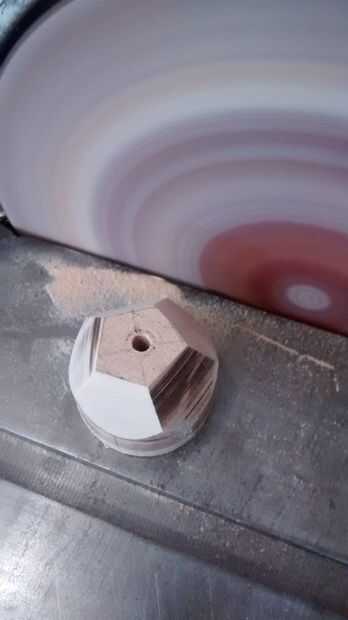

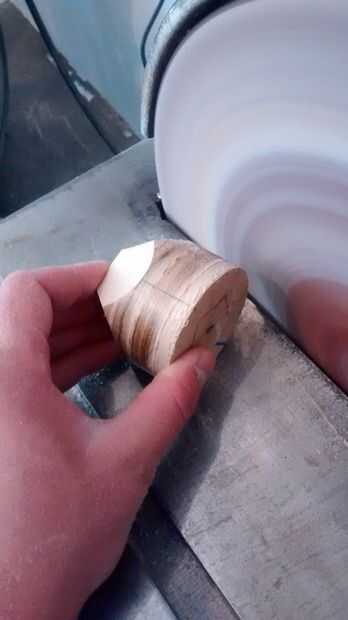

- Ahora, aquí viene la parte difícil. Usando una lijadora de disco con papel de lija de malla 60, pulir el borde de cada uno de los lados del Pentágono y la línea media del cilindro. Trate de asegurarse de obtener un plano entre la línea media y cada lado del Pentágono. Hacer esto para cada uno de los lados. Foto 2 muestra este proceso la mitad completa y Foto 3 aparece mi partida hacia el otro lado. Se puede ver en la foto 3 que alineó el borde del Pentágono por el ojo y comenzó a enarenar - corrección si necesitaba.
- Cuando usted la arena a la línea central en cada lado hay será una pequeña franja alrededor de la mitad que no tocas - que se supone debe para ser así, que no tienes que lijar hasta que toquen todos los bordes de todos los lados o no se alinean correctamente.

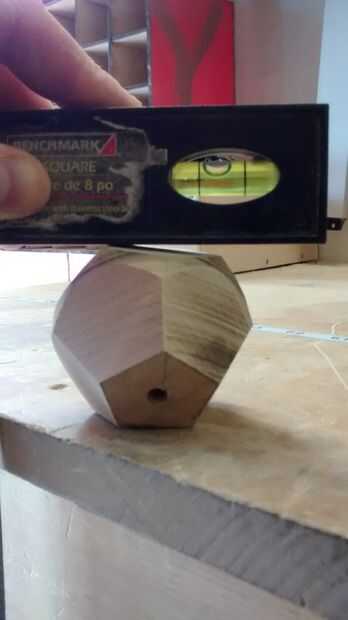

- Compruebe su trabajo en cada uno de los lados - los lados opuestos todos deben paralelos a una otra. Corregir cualquiera de los planos que no salen correctamente. Como veis en la foto 4, este lado no nivel por lo que corregí lijando las partes altas hasta que revisé y era nivel. Esto toma mucho tiempo, pero es importante que usted pasa el tiempo y hacerlo correctamente o si no tus exteriores piezas no encajan muy bien.
