Madera frambuesa Pi mano (4 / 10 paso)

Paso 4: Soldar entre sí

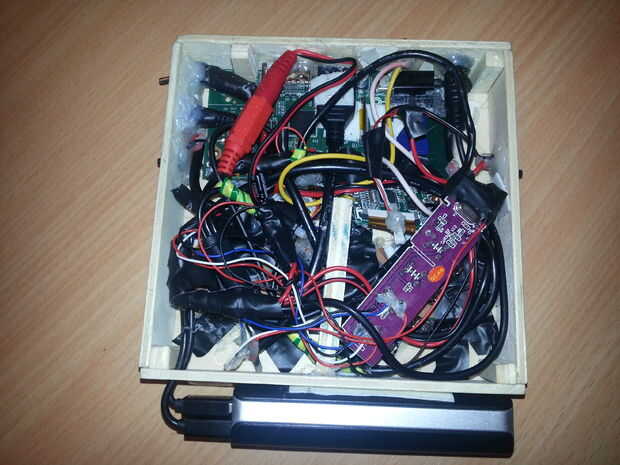

En este paso vamos a soldar la pantalla y la frambuesa pi Junta.

En primer lugar cortar uno aparte del USB cables micro usb y tira de ambos extremos del cable. Debe tener un rojo y un cable negro dentro y tal vez un blanco y un verde. Cortar el blanco y los verdes. Ahora, suelde el cable negro del cable con el extremo micro usb junto con el cable negro de la pantalla y el cable negro del cable con el extremo del conector usb. Luego suelde el cable rojo del cable con el extremo micro usb con el cable rojo de la pantalla y un nuevo cable (no importa de qué color). Y ahora, suelde el cable rojo del cable con el extremo del conector usb con un cable nuevo. Después de la soldadura de los dos cables nuevos en el interruptor de encendido/apagado. Ahora corte el extremo de la entrada de vídeo de la pantalla. Luego suelde el cable interno de cable (o el negro Si hay un cable negro y un cable amarillo en él) al delantero pin del conector RCA de la frambuesa pi y la soldadura de los cables no aislados externos (o el amarillo) con el conector del lado del conector RCA de la frambuesa pi. Ahora aislar todos los empalmes de la soldadura con cinta aislante. Después de eso prueba si funciona. Si el led rojo de la frambuesa pi brilla y la pantalla no funciona, compruebe si la pantalla está conectada a una fuente de energía. Si la pantalla no muestra nada, cambiar el lado y el frente soldado los cables en el conector RCA de la frambuesa pi, para que el alambre de lado está en la parte delantera y el alambre frontal en el lado.
