Madera Control remoto Quadrocopter construcción (2 / 10 paso)

Paso 2: Hacer las partes

Step 2

Las primeras partes para hacer fueron el marco de la Quadroflyer.

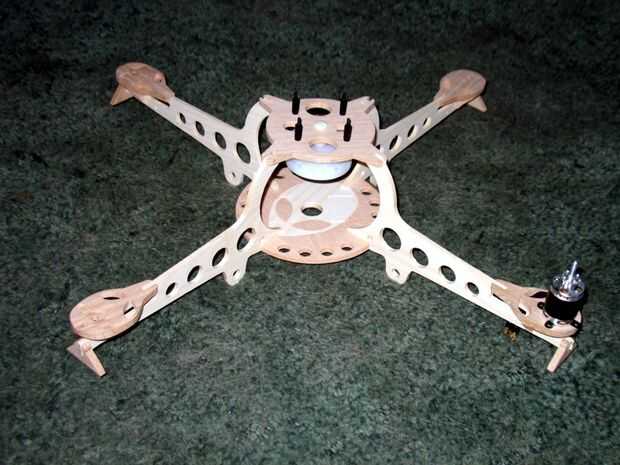

La estructura consistía en la placa superior, placa inferior, brazos y soportes del motor.

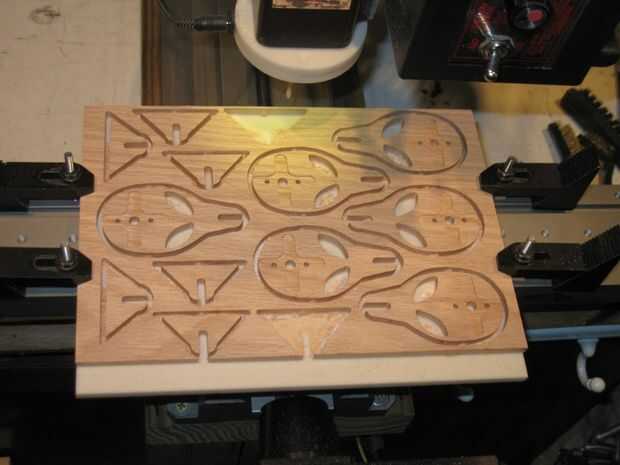

Hacer una incrustación de una cabeza de Alien en la placa inferior con ayuda de mi software de Aspire.

Los brazos del marco se hacen de la ceniza.

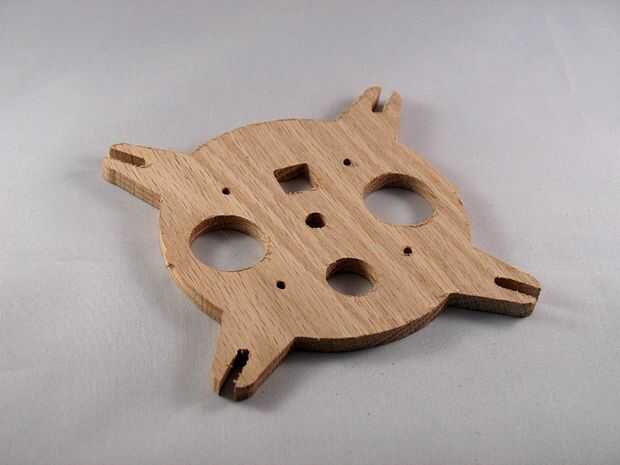

La placa superior es roble.

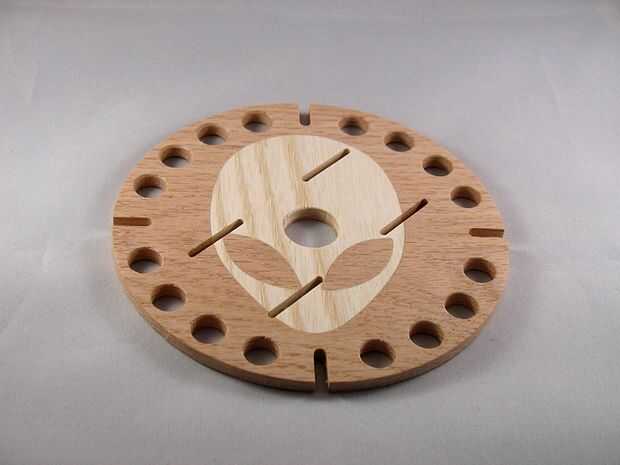

Placa inferior es roble con incrustaciones de ceniza. (las ranuras son para las tiras de velcro utilizadas para el montaje de la batería)

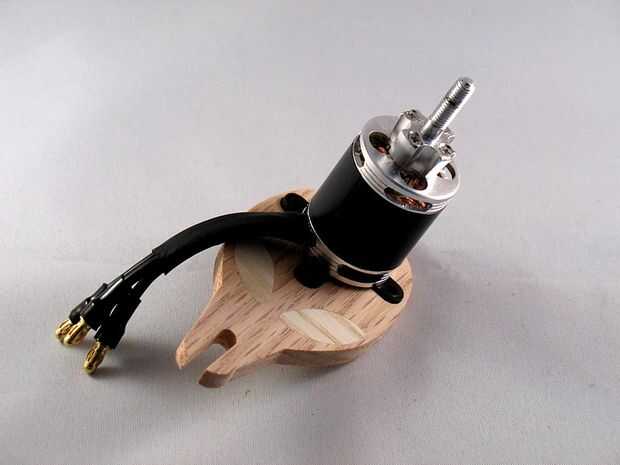

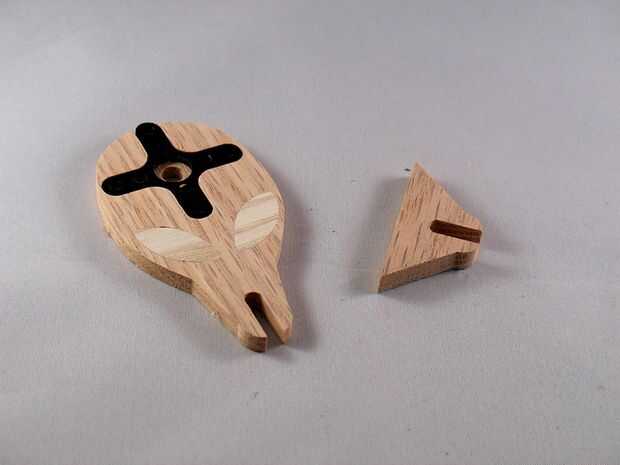

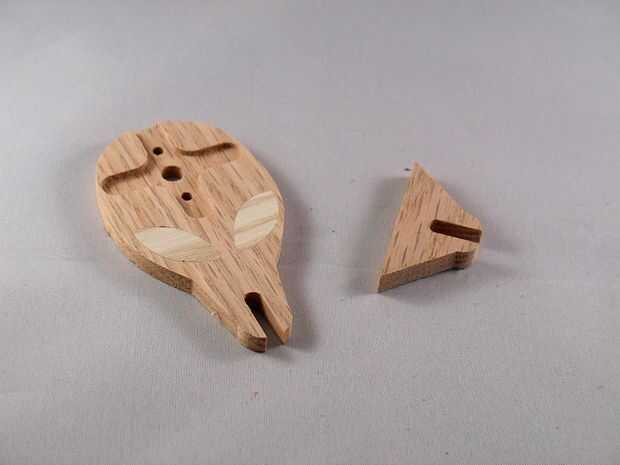

Soportes del motor son de roble.

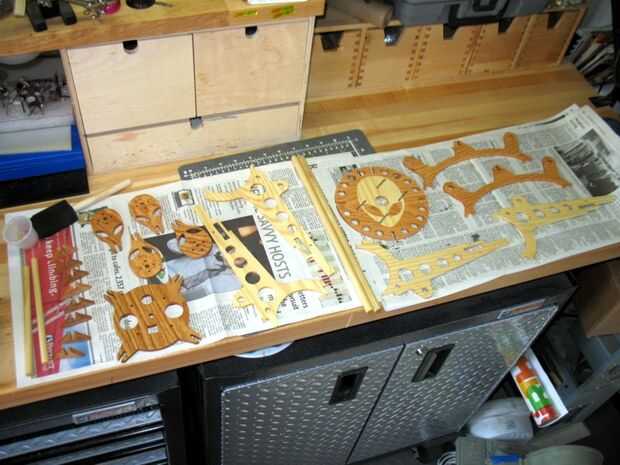

Barniz todas las piezas de madera antes que poner juntos.

Una otra PRECAUCIÓN: Asegúrese y línea de la veta de la madera derecha.
Por ejemplo: en los brazos te gustaría el grano para ejecutar vertical.
Como tenía mi helicóptero cae en el piso y se rompió un brazo.
Tuve que reforzar con madera contrachapada. (ver las fotos de acabado helicóptero)
Si hacía otro brazo, utilizo madera de hobby.
No tan bonita, pero mucho más fuerte!

EPS (PostScript encapsulado) archivos de abajo,
se incluyen para construir el marco abajo.
Todo lo que se necesita son unos tacos de madera.
Que tenga que editar los archivos para satisfacer sus necesidades de motores, electrónica, etc..
Además, el espesor de la madera utilizada para las ranuras!

Este será un buen comienzo, aunque...
Todas las otras partes, tu por tu cuenta!
Buena suerte y fotos post!

Ahora en el paso 3
