MacBook Tablet o Cintiq DIY o Homebrew Mac Tablet (4 / 7 paso)

Paso 4: Panel de digitalizador Wacom lugar

¿

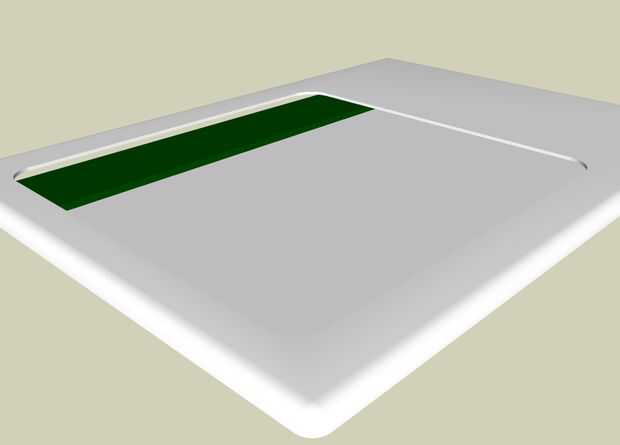

En primer lugar, ves ese tablero verde cerca de la parte superior de la pantalla? Que la cosa produce interferencias CEM loco. Corte un pedazo plano de papel de aluminio para el mismo tamaño y forma y grabado por eso el tablero primero (no foto). Sin esto, la tableta era inutilizable para la parte superior dos tercios.

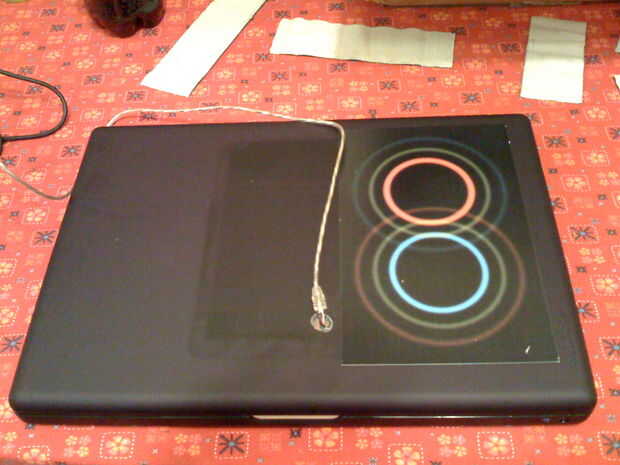

Si te fijas muy bien en la foto, pueden ver la lámina cerca del agujero en la tapa negra.

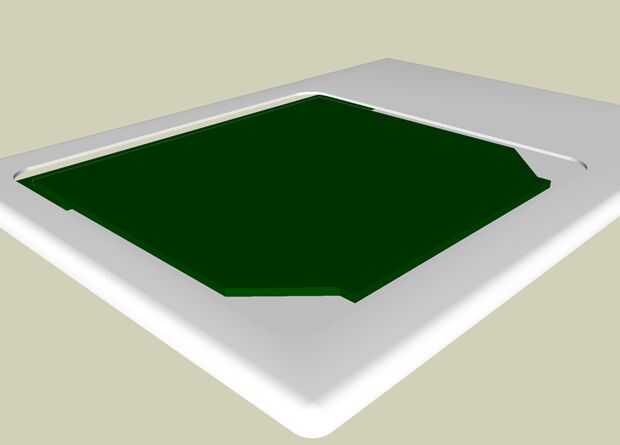

Una vez que lo hace, pone la pantalla abajo de plano en el teclado. Embarcaron los cables de vídeo (no en la foto). Deslice el sensor entre la parte posterior de la pantalla y los cables. No quiero nada entre el sensor y la parte posterior de la pantalla. Asegúrese de que colocar el sensor tal que todos o la mayoría de la zona en que trabaja con el lápiz no esté obstruida (no tan alto en la pantalla que el verde es de la forma). La colocación en la foto funciona bastante bien para mí.

La cinta por el sensor.
