M & M Color Sorter (4 / 7 paso)

Paso 4: Preparar todas las otras partes

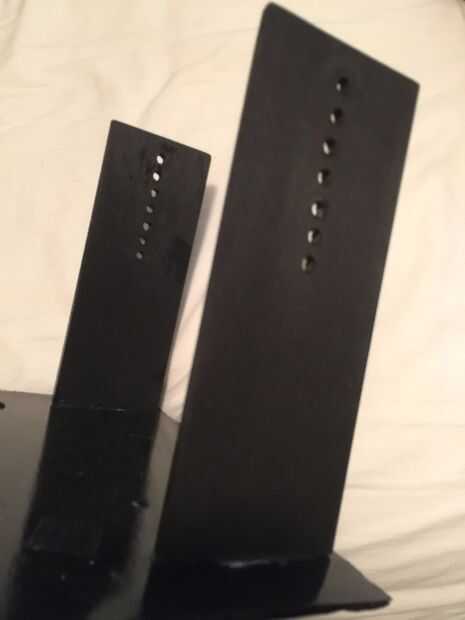

1. Cortar dos piezas de la hoja de tilo, cada 8 pulgadas de largo con el ancho completo. Entonces a partir de la parte superior, perfore orificios de rosca de 1/4 de pulgada 1/2 pulgada aparte hacia abajo en el centro de cada pieza. Esto permite la personalización en la altura de la pieza. (Opté por usar el segundo agujero hacia abajo para montar mi proyecto)
2. Corte 2, 3 pulgadas de largo, 1/2 pulgadas de ancho tiras de la madera de balsa, éstos se unen a la diapositiva.
3. Cortar 4 tiras de velcro de la cinta. Monte dos tiras en el exterior en el protoboard y el arduino. A continuación monte las otras partes dentro de los dos lados de la caja. Este velcro permite mucho más fácil cableado y depuración más tarde.
4. Doblar una tira de latón en forma de "C", esto es importante para montar el servo por debajo de la caja.

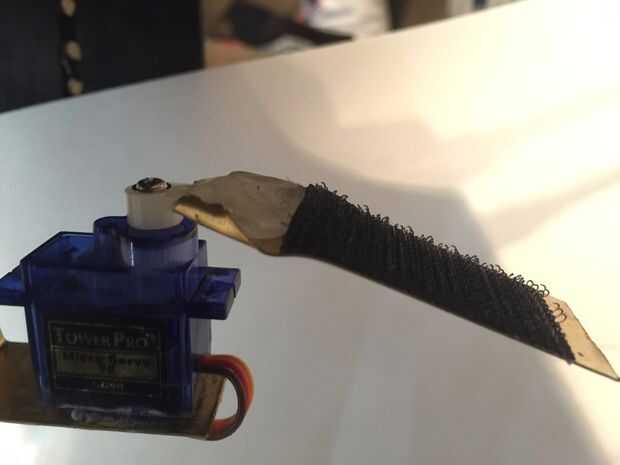

5. Corte un pedazo de 2,5 pulgadas de una tira de latón y doblar la parte superior para envolver alrededor del cuerno del servo. (También recomiendo pegar esta pieza. La tira restante debe doblarse uniformemente para dar a la diapositiva el ángulo que desee. Este es otro lugar para ajustar la altura de su clasificador y distancia de los envases.
6. Pintura de aerosol desea piezas negro. Sin embargo, es importante no pintar cualquiera de los discos dentro del recinto. El sensor de color tiene que inicializar blanco para leer colores correctamente. No olvides pintar la tuerca y el perno.

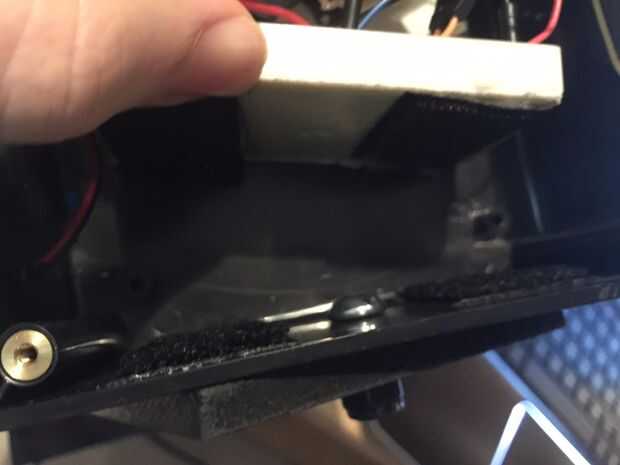

7. Taladre los agujeros en la caja: para los cables de la batería, los tornillos a cada lado, tubo de entrega (en la tapa) y punto de entrega. También hice una pequeña muesca clave en el lado de la caída de punto para llevar el cable de servo para arriba por el recinto sin obstruir el M & M.
8. Tiras de velcro de lugar en la parte superior de latón conectado al servo y la parte inferior de la diapositiva (una vez que el aerosol pintado).
9. El inducido del motor paso a paso del pegamento en el agujero pequeño en el disco de giro. Luego medir el ancho de la caja y cortar un trozo del tilo que coincide con esa anchura de longitud y 1 y 1/2 pulgadas de ancho. Luego pegar la parte superior del motor paso a paso hasta el centro de esta pieza del basswood.
10. Cortar una tira larga de 2 pulgadas del latón y luego conecte este a la parte superior de la pieza de tilo que tiene el motor paso a paso en la parte inferior. (Esto servirá para colgar el sensor de color sobre el disco) Luego coloque una pequeña tira de velcro a la parte inferior de este colgante de latón y la parte inferior del sensor de color.
11. Cortar cartulina 9" 9" de la Plaza.
