Luz nocturna personalizada PCB (6 / 11 paso)

Paso 6: Generación de trayectorias de herramienta: cosas para buscar

Al elegir su diseño, tenga en cuenta que si se es demasiado detallada y fina para el molino de extremo que estás usando, lo más probable es no se corte correctamente o el software de la CAM no hacerla cuando lo importa en Otherplan. La mayoría del software CAM tiene un modo de simulación que te advierten si es capaz de hacer algo correctamente.

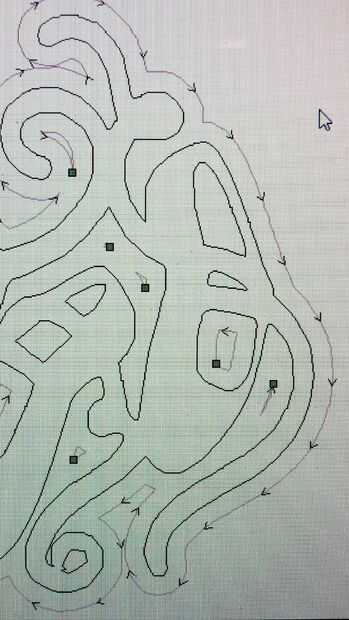

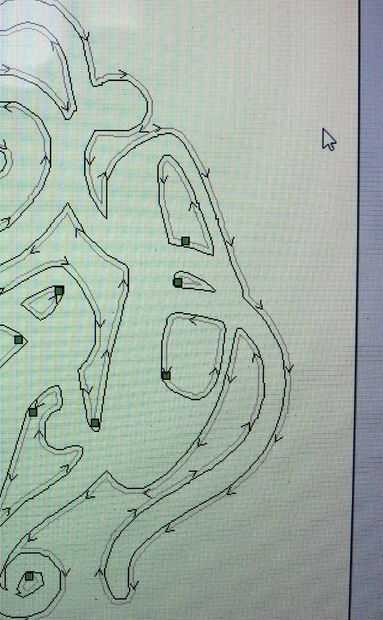

Si quiere lujo al generar las trayectorias de herramienta, puede generar unos archivos diferentes para hacer tu trabajo un poco más rápido. Por ejemplo, puede generar un paso áspero que describe la forma básica que es cortar con una fresa más grande, y luego generar un paso fino que corta los detalles más pequeños con una herramienta más pequeña. Las fotos de arriba muestran lo que parece en el programa que utilizamos para nuestro G-code.

Por ejemplo, para la imagen en el paso anterior, despejando las zonas laterales grandes con un pequeño molino de extremo llevaría un tiempo, por lo que utilizamos un 1/8 '' dos estriados molino punta plana para hacer el contorno áspero y el claro y un molino de extremo plano acanalado dos de 1/32 '' para hacer el contorno más fino y detalles.

Una vez que has hecho todas sus trayectorias y producido su código de G, usted está listo para cortar!
