Luz nocturna Estados Unidos Baymax (4 / 5 paso)

Paso 4: electrónica

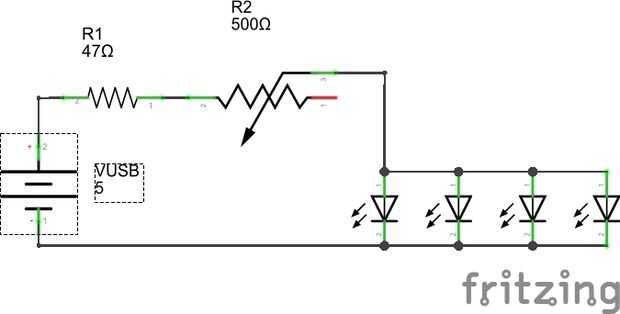

Habrá poca electrónica en la parte inferior, pero los leds requieren un resistor. También he añadido un potenciómetro por lo que podía manejar el brillo en una etapa posterior.

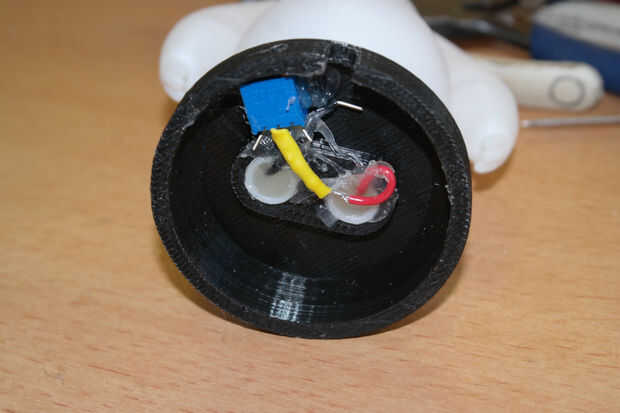

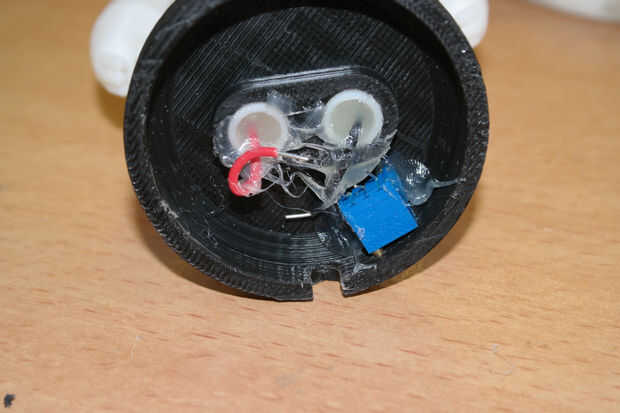

Para el potenciómetro, perfore un pequeño agujero en el lado o la parte inferior, dependiendo del tipo de medidor que está utilizando. Luego pegue el potenciómetro a la base de tal manera que pueden ser ajustado cuando la base está cerrada. Utilice a un encogimiento de calor y resistencia a la brecha desde el cable positivo del led a la patilla central de la medidor.

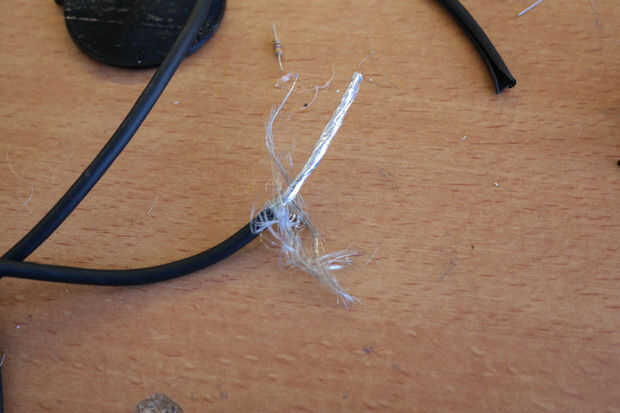

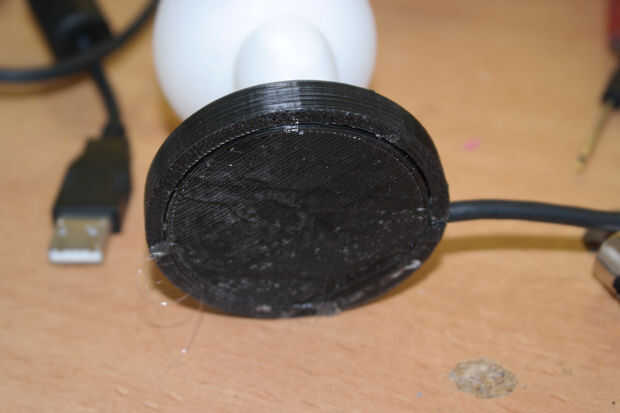

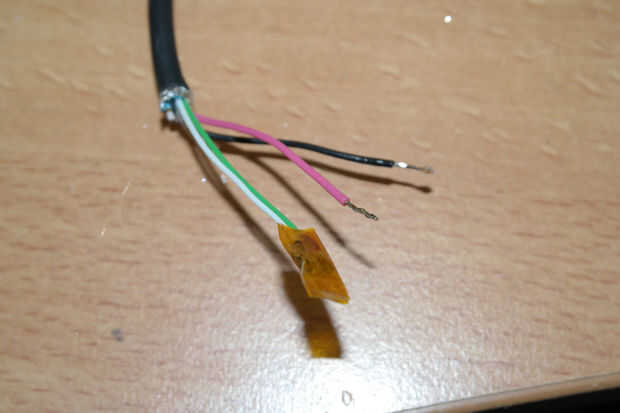

Ahora corte el lado de (conector pequeño) USB mini del cable USB. Luego, con un cuchillo, con cuidado quite 5cm del aislamiento. Los cables verdes y blanco pueden sellarse con cinta o calor shrink, para asegurarse de que no toquen nada. Los cables negro y rojo (+) son los cables que se necesitan. Suelde el cable negro al cable negro del Led y soldar el cable rojo al pin izquierdo o derecho del medidor. Utilice un adaptador USB para probar la luz baymax. Si se enciende, felicitaciones. Ahora pegue todo en su lugar y utilizar la tapa para cerrar la base.
