Luz nocturna de la constelación (4 / 7 paso)

Paso 4: Paso 4: energía

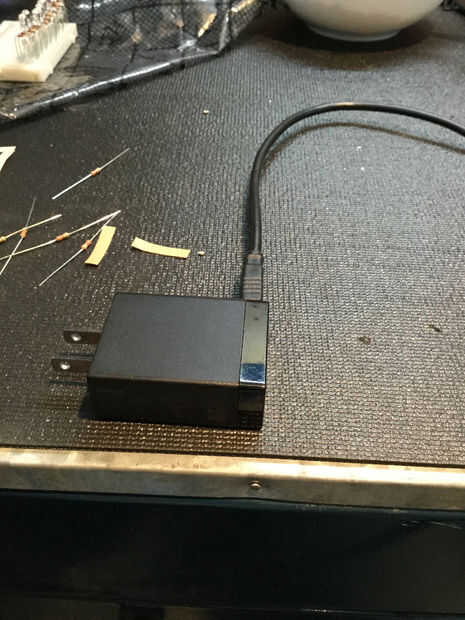

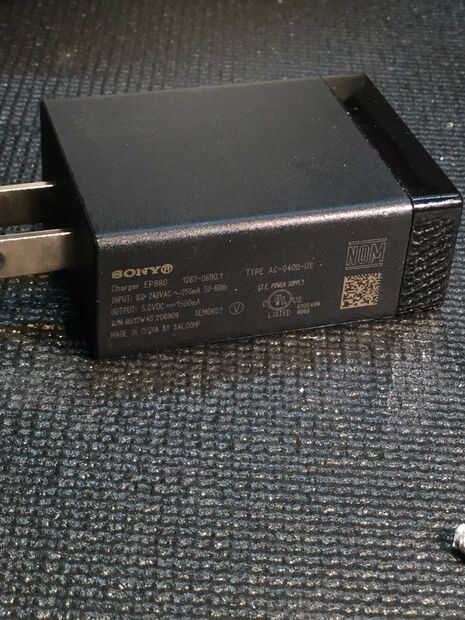

Usé una verruga de la pared de un viejo cargador de móvil para el proyecto. Su salida es de 5V (DC) en 1500 mA (1.5A). Se trata de un amplio poder para todos de mi LED. Ahora necesito averiguar las resistencias limitadoras de corriente.

Utilicé una Calculadora online aunque puede rápidamente calcular esto usando ley de Ohm. La tensión de alimentación es de 5V. Supongo que la tensión de un LED es de 2V y su avance actual es de 15 mA. Tenía 53 LEDs en mi matriz, pero esto no afectará el valor de la resistencia.

Si desea que los LEDs que menos brillante de entrada una corriente menor (por ejemplo, 10 mA) y puede ir tan bajo como 6 mA dependiendo del LED. Tenga en cuenta que los LEDs de colores diferentes tienen diferentes características. Probarlo en una placa sin soldadura primero para ver que su circuito es el brillo que buscas.

Sin estas resistencias, el LED es tostado en un destello brillante. Cada LED debe tener una resistencia así como desde todos los LEDs no son exactamente lo mismo. Algunos tienen una resistencia interna ligeramente más baja y por lo tanto consumirá más corriente. Si sólo una resistencia condujo un grupo de LEDs, uno de ellos sería dibujar parte la mayor de la corriente y queme más rápidamente. Lo mismo ocurre con el LED más bajo siguiente hasta que todos sus LEDs han quemado.

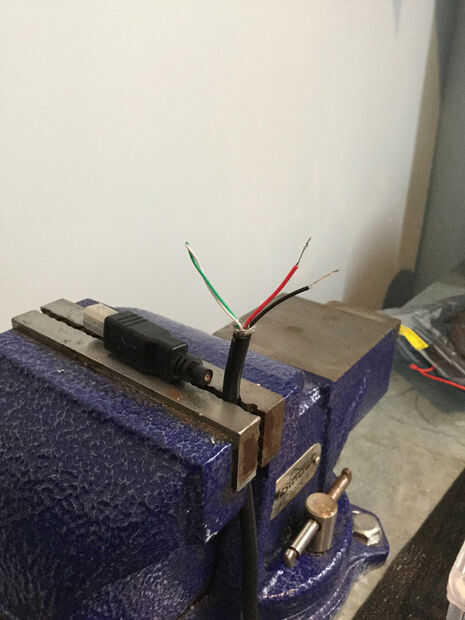

Para preparar la verruga de la pared como una fuente de energía, me aseguré no estaba enchufado y cortar el extremo USB y rayas detrás el alambre alrededor de 2 pulgadas para exponer cuatro cables más pequeños. El rojo y negro, positivo y tierra respectivamente, son los que queremos. Los otros dos son para datos en serie y no los necesitamos. Corte nuevamente para dejar sólo dos cables de largo rojo y negro de 2 pulgadas. Tira cada escriba darse 1 pulgada de alambre expuesto.
