¿Luz Led del Control de Sensor de movimiento Arduino (2 / 3 paso)

Paso 2: Unir el circuito.

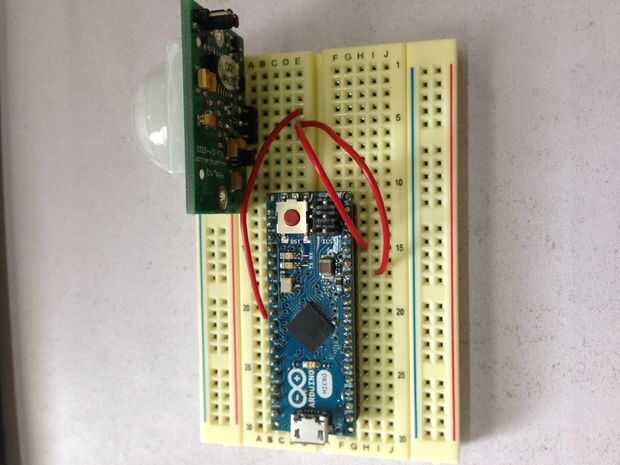

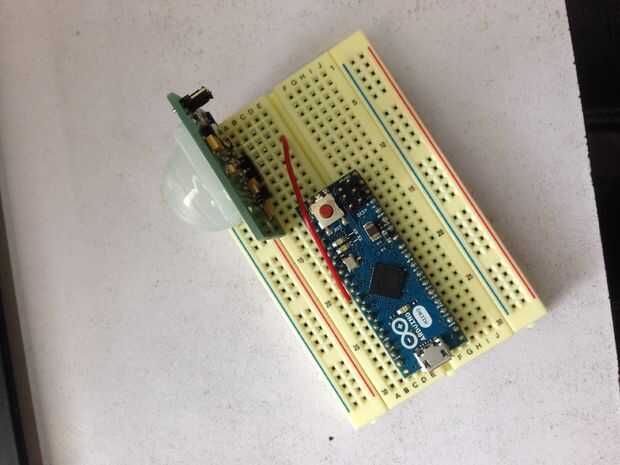

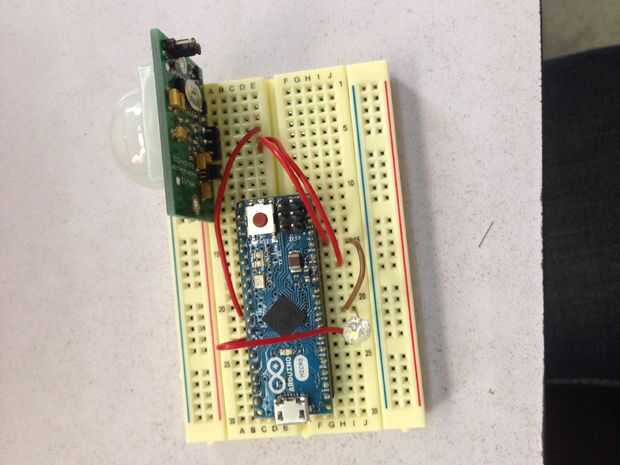

Bueno ahora esta es mi parte favorita, el circuito de cableado! Primero apagado necesita poner su controlador si es posible en un protoboard! Estoy utilizando Arduino micro así que es muy conveniente colocar en una placa si no usas un micro necesita utilizar unos cables de puente para conectar tu Arduino a un protoboard para que puedas conectar tus sensores y salidas más fácilmente. Después de que usted está situado que vas a seguir adelante y poner un cable desde la tierra del Arduino a la tierra en que el sensor de movimiento este pin que debe etiquetarse. También vas a escoger un pin en su Arduino y te vas a conectar la clavija hacia fuera desde el sensor de movimiento que es etiquetado "out" con un conector de vacío en su Arduino usa el número pin de cinco. Luego vas a conectar la salida VCC de los sensores de movimiento a la salida VCC de Arduino es los 5 volts positivos que está saliendo de la Arduino. A continuación seguir adelante y su LED en el protoboard, la más larga del LED es el lado positivo o si ambos de sus conductores son iguales puede buscar una pequeña muesca en uno de los lados del LED este lugar va a ser el lado negativo en su enchufe de la placa el lado negativo en el suelo de la Arduino , se puede utilizar un cable puente para ir de la tierra en la pluma de LED a la tierra en el sensor de movimiento y luego escoja un pin que está vacío en el Arduino y correr un hilo de ella al lado positivo del LED. Usé el pin número 7 para esto. Somos que todo el cableado hecho ahora vamos a seguir adelante y vaya al paso siguiente, programación del programador.
