Luz del humor de Arduino (3 / 5 paso)

Paso 3: Conectar todo

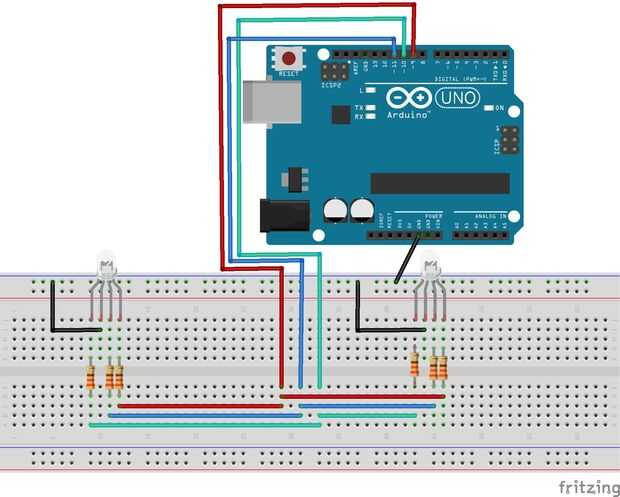

Conectar como se muestra. Nota: he utilizado LEDs de cátodo común, si ha utilizado ánodo común deberá tener en cuenta cuando realice el cableado.

El cátodo común LEDs están conectados como se indica a continuación.

Desde el lado plano

Verde

Cátodo (pin más largo)

Azul

Rojo

Para el Arduino he usado pines 9, 10 y 11, son pines PWM que son necesarios para el programa de trabajo.
