Luz del estroboscópico del LED de Bluetooth TFS (1 / 6 paso)

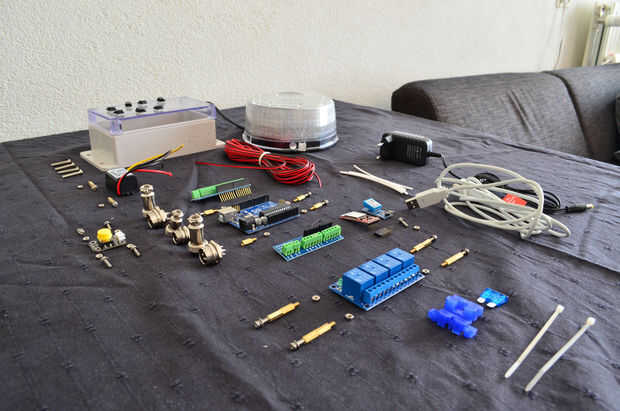

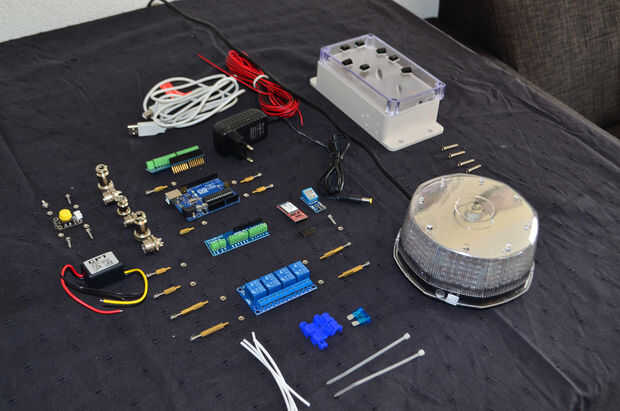

Paso 1: Hardware

  • Ordenador portátil con acceso a Team Foundation Server y modem bluetooth serial.

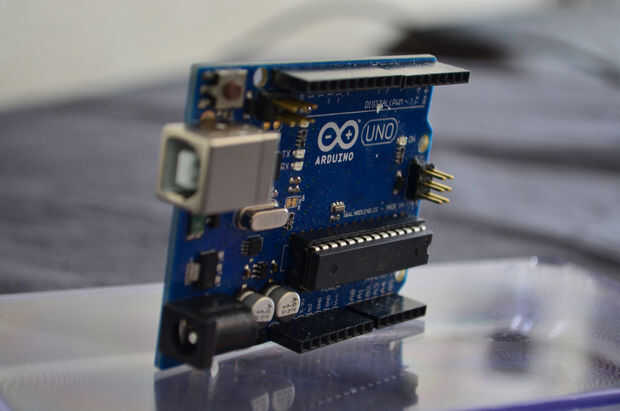

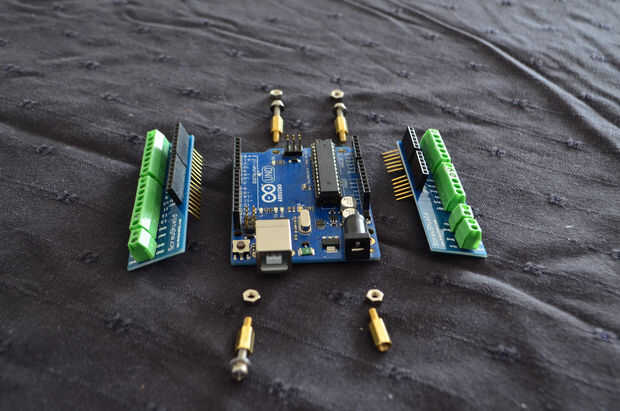

  • Arduino Uno R3 - tablero

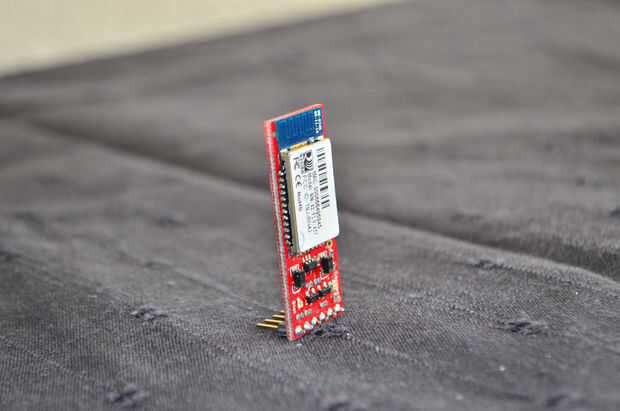

  • SparkFun Bluetooth módem BlueSMiRF plata

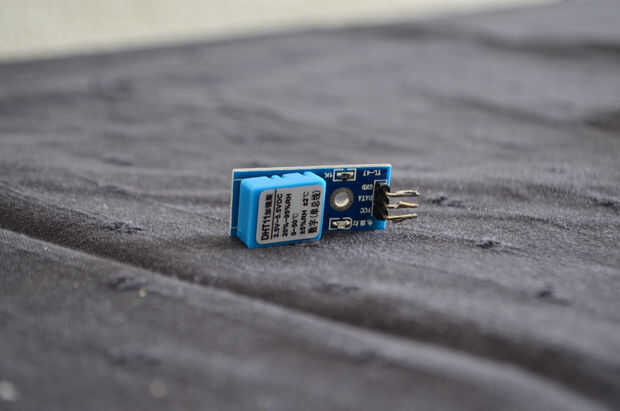

  • DHT11 o igual

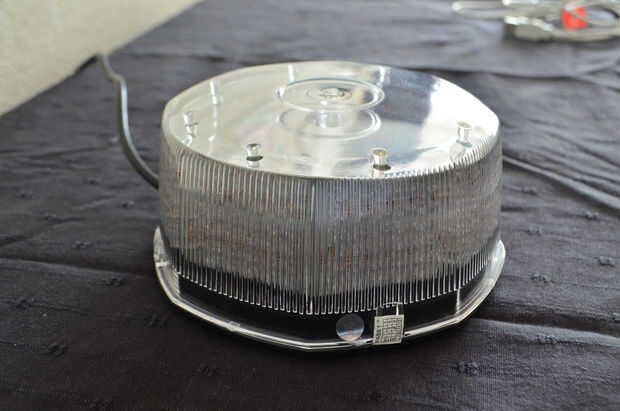

  • 12V 240 LED luz intermitente estroboscópica de emergencia ADVERTENCIA

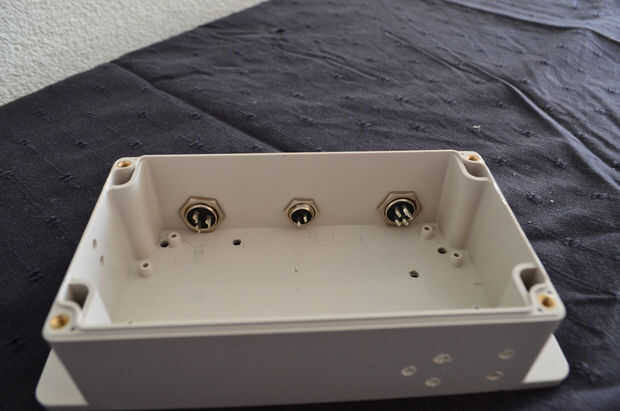

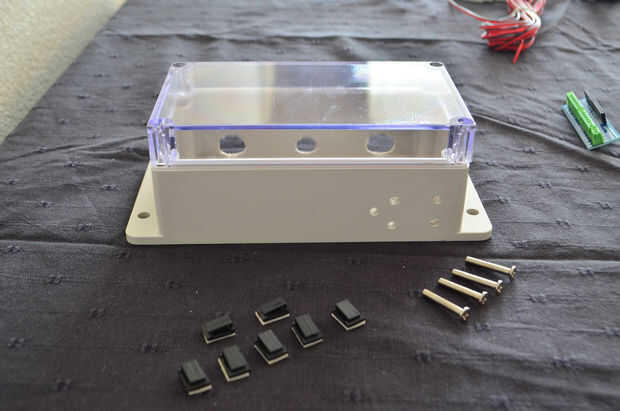

  • Estuche WaterproofEnclosure
  • Coche cable cable Clip Cable Tie pinzas

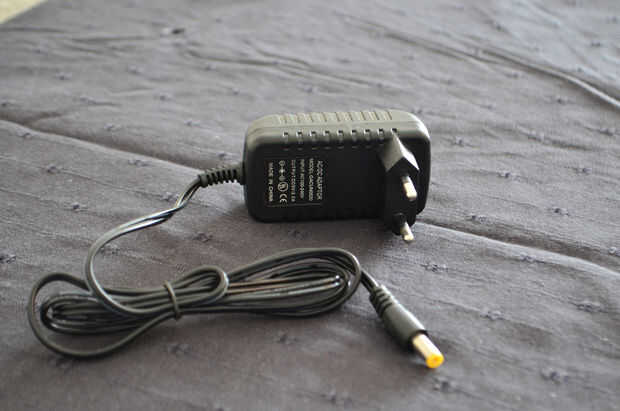

  • AC 100-240V DC 12V 1/2/3A fuente de alimentación
  • Jumpercables DuPont alambre 30cm
  • M3 x 12 mm latón hexagonal separador caliente con tuerca AK
  • M3 x 10mm latón Pilar separador hexagonal macho
  • M3 x 12mm latón Pilar separador hexagonal hembra

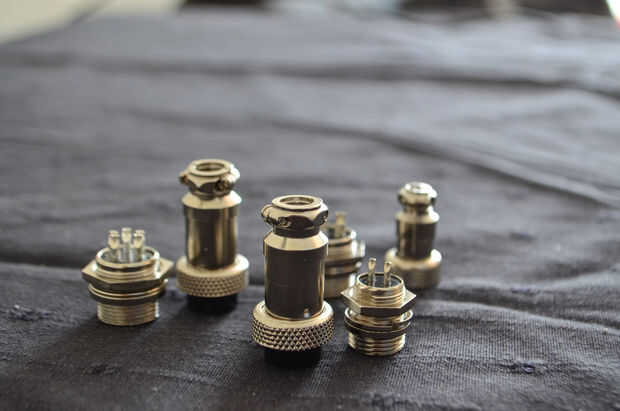

  • M16 16mm 5 tornillo aviación eléctrica enchufe enchufe conector
  • M12 12mm 2 Tornillo aviación eléctrica enchufe enchufe conector
  • M16 16mm 3 tornillo tipo aviación eléctrica enchufe Socket conector

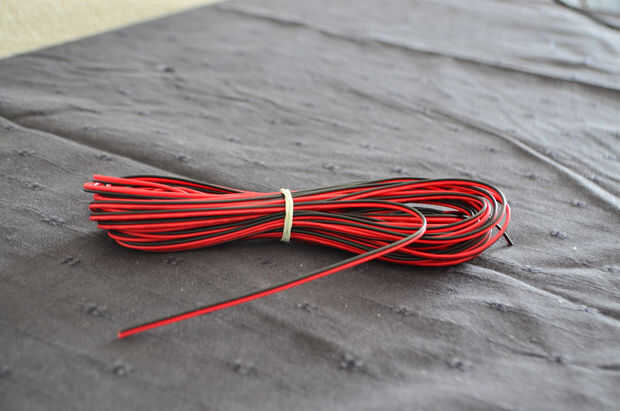

  • Black & Red Wire Cable de 300v 80 ° C

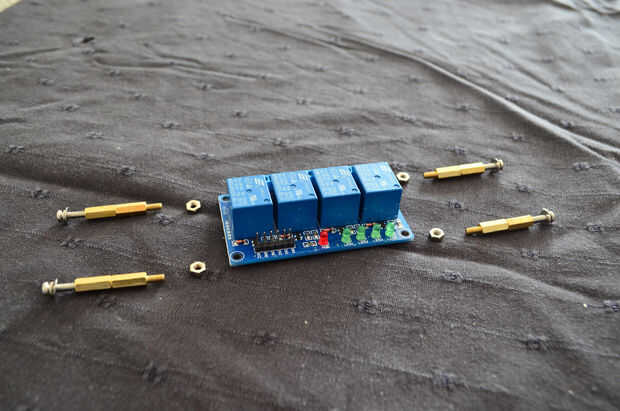

  • Módulo relé de 4 canales 5 v

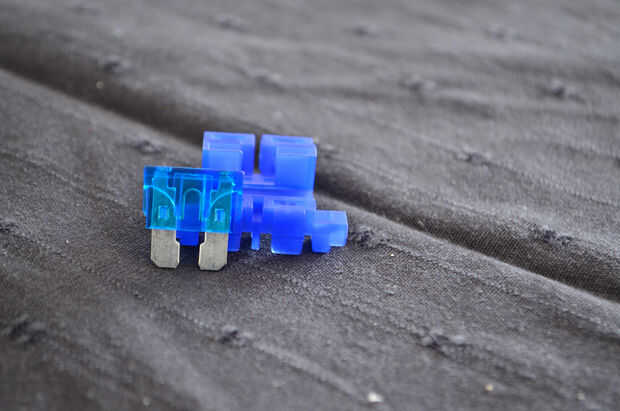

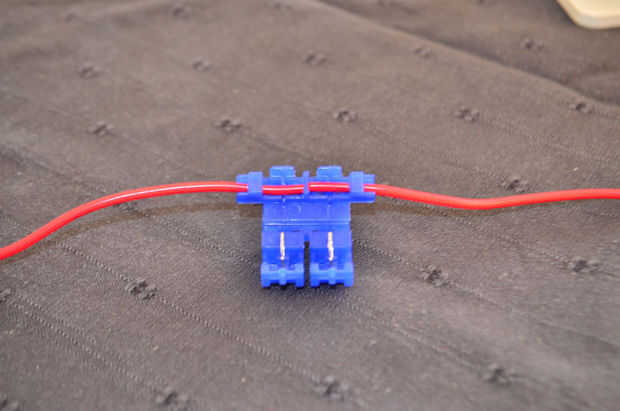

  • Portafusible automotriz del látigo 1pcs
  • Fusible de 15A 1pcs

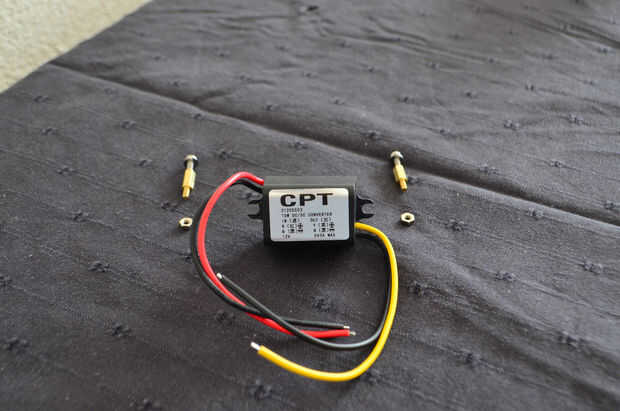

  • 12V a 5V 3A 15W DC/DC convertidor circuito regulador
  • 1 PC x en línea soporte para fusibles 3AG 5 x 20 mm fusibles nuevos

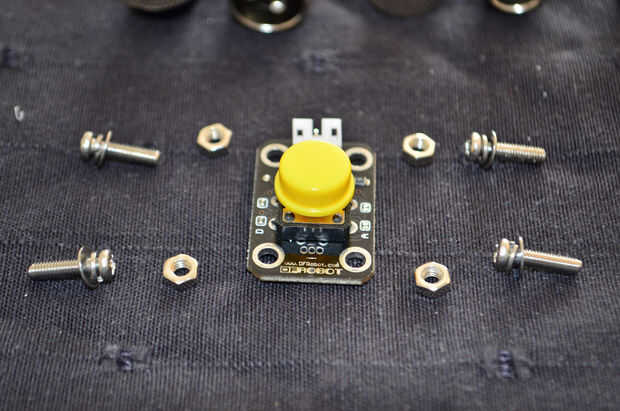

  • M3 x 12mm tornillos de cabeza de Metal acero inoxidable
  • Flujo de la soldadura del núcleo de resina plomo estaño soldar soldadura carrete de alambre de hierro

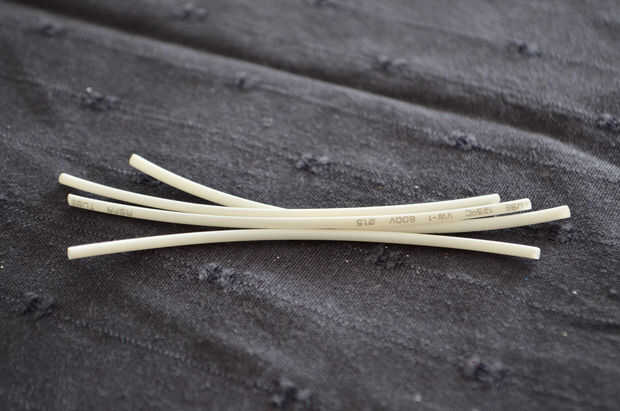

  • Kit de calor tubos de encogimiento abrigo manga.

ADVERTENCIA

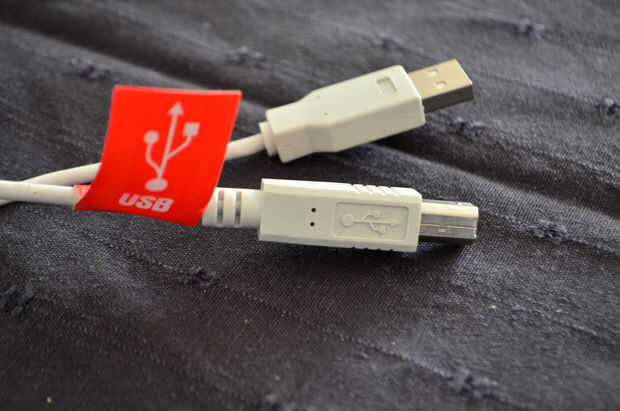

La placa Arduino con el adaptador de alimentación externa siempre de alimentación antes de conectar el cable usb al ordenador para cargar el sketch de Arduino. Si el adaptador de corriente externo no está conectado el regulador de potencia en la placa arduino estará muy caliente y puede dañar tu placa Arduino. Los 12V a 5V regulador es dibujo demasiado actual desde la USB cuando el regulador de potencia no está conectado a la fuente de alimentación externa.

Salida del relais adicional
Estamos utilizando un relais de 4 canales. En el ejemplo sólo hay dos canales. Uno para la energía, en segundo lugar para cambiar el modo parpadeo del LED. Los otros dos canales son opcionales. En mi ejemplo yo don´t usar los dos canales pero he conectado a la caja de enchufe de 5 pernos tornillo tipo aviación eléctrica.
