Paso 2: diseño

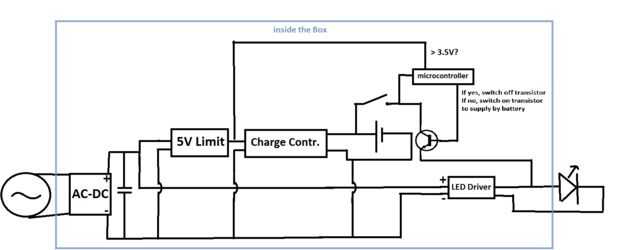

La idea principal es que el rectificador de convertir la corriente de la dinamo en corriente utilizable para nuestro controlador, el cargador y el microcontrolador. El condensador se supone para aplanar la energía de salida del rectificador y Dinamo en una fuente de energía más constante. El condensador utiliza tiene 10 μF que probablemente es demasiado pequeño (falta de la ingeniería eléctrica aquí), pero para mí funciona bien en este punto (el controlador LED algunos trabajan demasiado).
Hay dos líneas, uno va directamente al controlador de LED y se pretende transferir la electricidad al ciclismo. Puesto que el conductor del LED tiene un rango de voltaje de 3 a 18 V un máximo de 6V de la dinamo no debe ser ningún problema.
La otra línea de alimentación está conectada al regulador lineal 5V para proteger el microcontrolador carga regulador y attiny85 de picos de voltaje (attiny 2.7 V-5.5V, controlador de carga 4.5-5.5V). El controlador de carga es carga dos baterías de ion de litio en paralelo (no cargue una batería de iones de litio sin un controlador de carga, pueden inflamarse o incluso explotar!) y dejará de hacerlo si la batería está completamente cargada. Un interruptor está conectado al polo positivo de la batería para que la luz se puede apagar totalmente. Después de el chip Attiny está vinculado a controlar un transistor que conecta la batería al LED cuando el dínamo no produce suficiente energía. Debido a la caída de tensión y una corriente máxima relativamente baja a través del transistor (por lo menos mi) es posible conectar directamente el LED al circuito de la batería sin freír (al principio lo hizo cable encima de la batería del circuito con el conductor del LED también, pero no ha funcionado hacia fuera debido a un voltaje de entrada muy baja de aproximadamente 3.2 V. Hay mejores controladores con umbrales más bajos de voltaje de entrada donde esto podría ser posible.).
El principal problema de esta configuración es que somos capaces de definir un umbral en el microcontrolador en el que se activa el cambio de batería a la dinamo y viceversa, por lo que un cambio en la marcha de la fuente de energía es posible.
Aquí un vídeo rápido demostrando el interruptor de la fuente de energía
cambiar a dynamo en el 0:04 (no visible)
volver a la batería en 0:07
Luz realmente es mucho más brillante de lo que parece en el video!
