Luz de bicicleta de mano inteligente de matriz de puntos. "la matriz" (7 / 8 paso)

Paso 7: Amplificador de Audio

Mientras que la construcción de este prototipo, un proyecto mío vino a mi mente; el smiley de cantar y yo rápidamente decidimos usar ese proyecto como un modo de este producto. Yo he adaptado piezas de código de smiley en el código de la luz. Después he modificado una de las animaciones (el vumeter) para utilizar la entrada de sonido.

Entrada de sonido se muestrea en una entrada analógica del controlador pic 16f88.

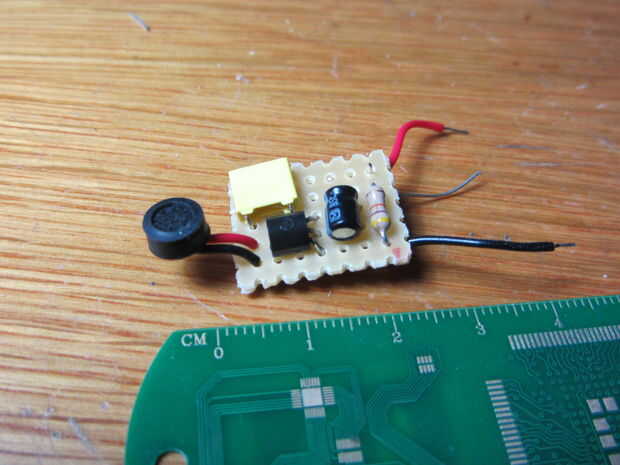

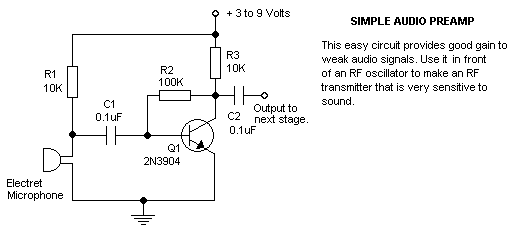

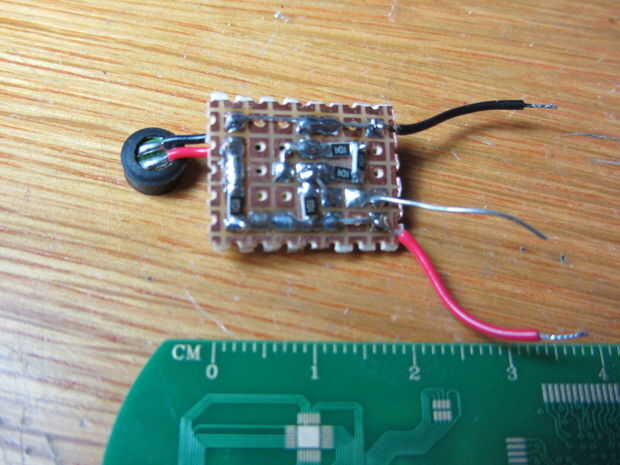

He encontrado y usado un amplificador de micrófono de un transistor de la red para amplificar la señal de micrófono de condensador para niveles de voltaje del microprocesador.

y el resultado de audio animación es algo como esto, el sonriente de cantar.


Este es el modo de vumeter


y algunas de las animaciones y modos de iluminación de la versión 2 se pueden ver en este video


El código y el producto detalles % 99 completo no hay mucho que cambiar pero todavía hay posibilidad de algunos errores ser encontrado y corregido para descargar las últimas versiones de los archivos hex y stl, por favor dar una visita al artículo de antorcha de matriz de puntos de www.endtas.com
