Luz caja DJ (5 / 15 paso)

Paso 5: Añadir elementos Audio + circuito de prueba

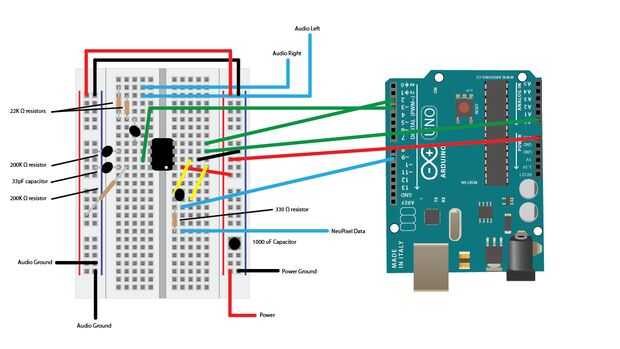

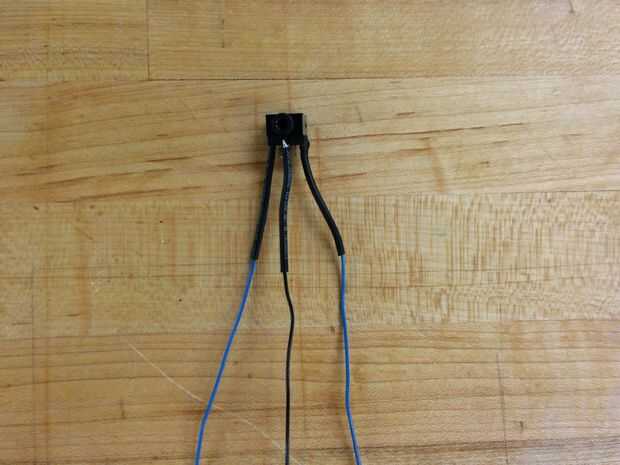

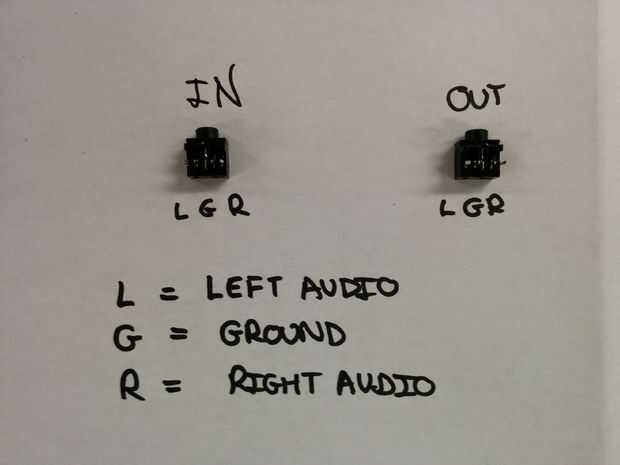

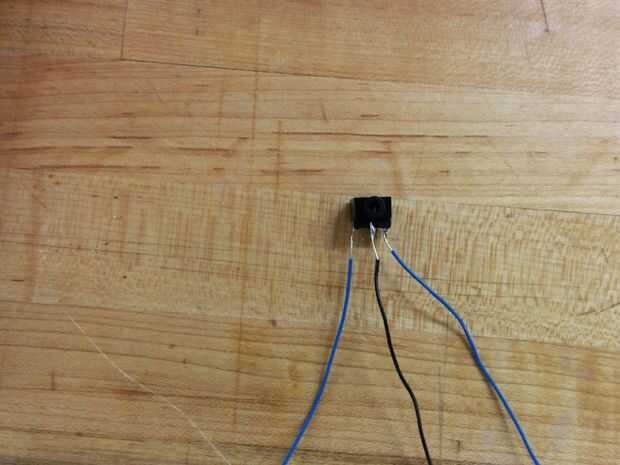

El siguiente paso es añadir los MSGEQ7 y conectores de audio al circuito que se muestra arriba. Te aconsejo hacer esto sin poder y hacer solamente la potencia cuando se realiza el circuito. Además, una forma limpia para asegurarse de que están trabajando sus entradas de audio es ponerlos en la misma línea del protoboard y música a través de un cable y comprobar si pueden escuchar la música a través de auriculares. Estos conectores de audio son protoboard amigable, pero serán necesario para soldar para el producto final. Arriba son imágenes para explicar los elementos de audio y el proceso que suelda.

Una vez todo hecho esto, comprobar que el audio está trabajando con el script de prueba que se adjunta a continuación.

Si todo está bien, ya estás listo electrónica!
