Luz arriba y hablando de patatas de Portal 2 (4 / 9 paso)

Paso 4: Detalles y accesorios!

Lo que hice...

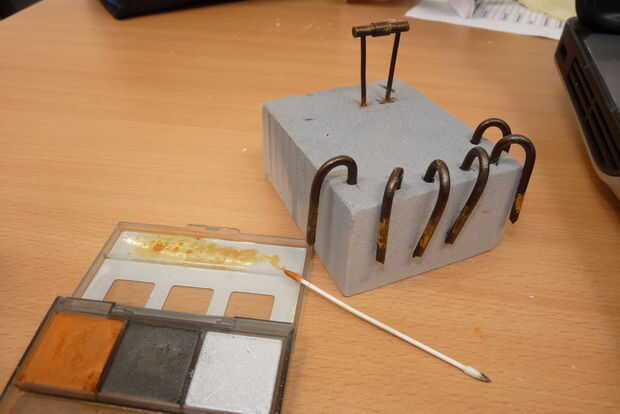

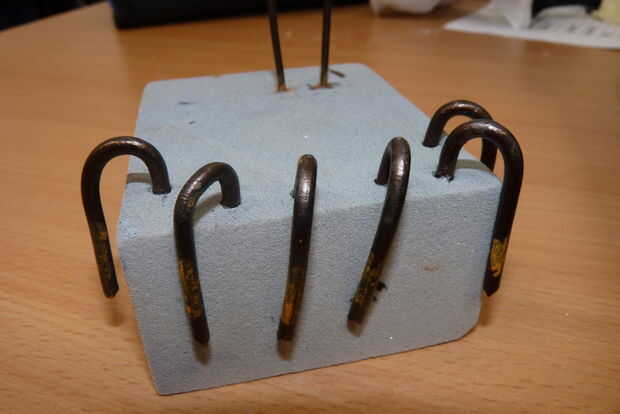

-Patatas tiene unos soportes que sobresale de ella para sostener sus cables en su lugar. Se puede ver uno de ellos (Fig 1). Esto se hizo con unos tubos de estireno. Los otros dos soportes fueron fabricados usando modelado medio delgada simple alambre doblado en forma. Para las grapas que mantienen sus ojos en su lugar, he utilizado alambre modelado grueso que doblado encima unas pinzas en forma. Estos y el soporte de estireno fueron pintados con pintura de Warhammer lata Bitz modelo y resistido el moho de Tamiya kit de intemperie. (Fig 1 y 2)

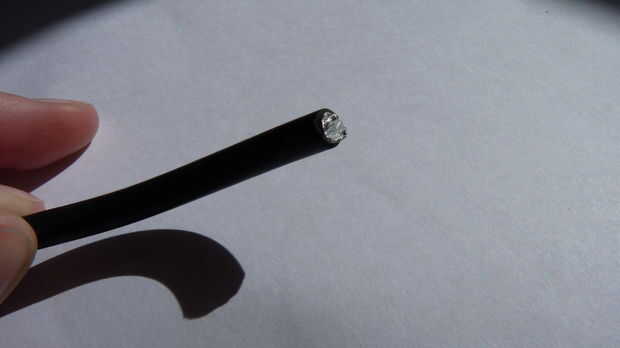

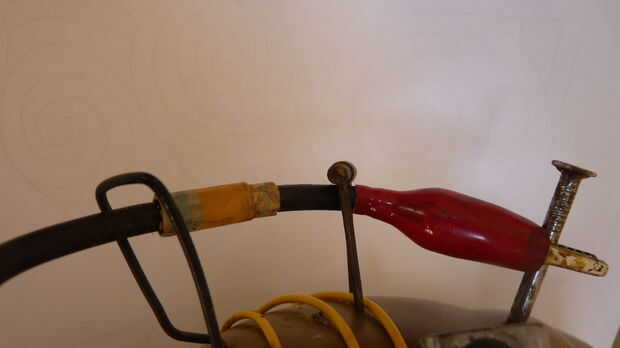

-Para los cables, tome un viejo cable de monitor de ordenador o algo de similar espesor, cortar ambos extremos y tire de los cables desde el centro del cable, teniendo cuidado de no a sí mismo con los cables asomando hacia fuera. Cortarlas a más o menos la longitud que usted necesita, más de lo que necesita es mejor en caso de que su estimación está un poco apagado y usted puede ajustar hacia abajo más adelante o caso que desea corta en un ángulo también. Luego tomar el alambre modelado grueso, 4,2 mm encaja muy ceñida en la cubierta de alambre y aluminio sería mejor ya que es más suave y más fácil de doblar que el acero. Empezar a alimentar el alambre en la cubierta negra, tardará unos pocos minutos si su combo es un ajuste ceñido (Fig 3). Cuando usted tiene a través de, deje un poco de modelado de alambre expuesto y esto pop en su clip cocodrilo grande. No encaja en la pieza de metal pero debe ser un gran tamaño para la cubierta de plástico rojo. Para asegurarse de que no caiga, darle un poco de pegamento para sujetarlo. (Se puede ver montado en Fig 4 y 5)

-Hay dos color envuelve (Fig 4 y 5) alrededor de los cables, cerca de los extremos, utilizando dos tubos de estireno, uno que se desliza sobre el cable y una se deslice sobre el que uno nuevo, puede entonces poner en su lugar y unir luego antes de empezar a doblar el alambre en forma. Mina había pintada con pintura de modelo acyrlic y luego un poco de suciedad y la mugre de Tamiya intemperie kit y los clips de cocodrilo.

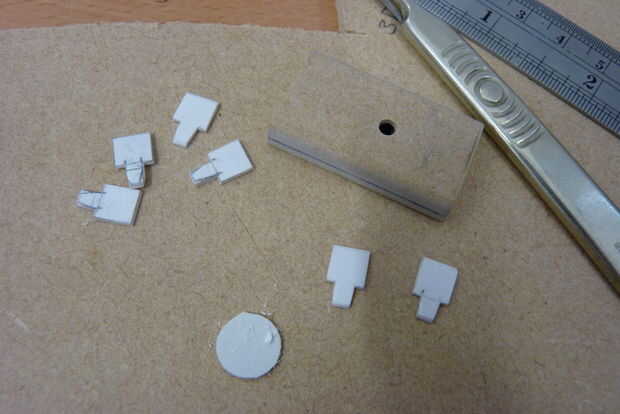

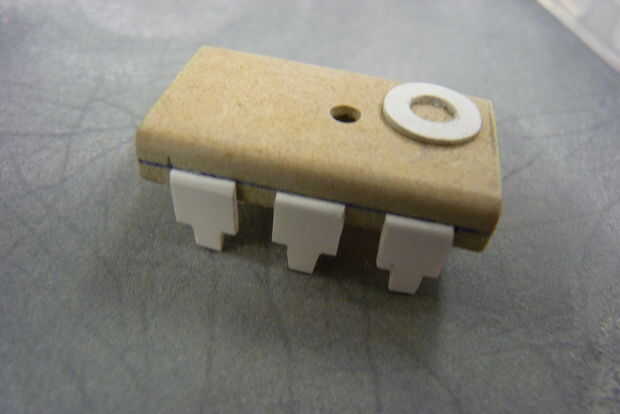

-El chip de la computadora fue hecho usando un poco pequeñas de MDF y estireno para los pies y un anillo de estireno unos 2mm de espesor para detalles. Mi cuerpo de chip fue unos 6mm MDF con las esquinas superiores redondeadas con el detalle de pies de unos 2mm y espaciados uniformemente appart.  Un agujero fue perforado también en ella justo al lado de centro para un botón rojo que sería uno de los botones de voz para el chip de sonido. Esto tendrá el mismo tratamiento de pintura como el ojo por lo que se puede poner a un lado por ahora. (Fig 6 y 7)

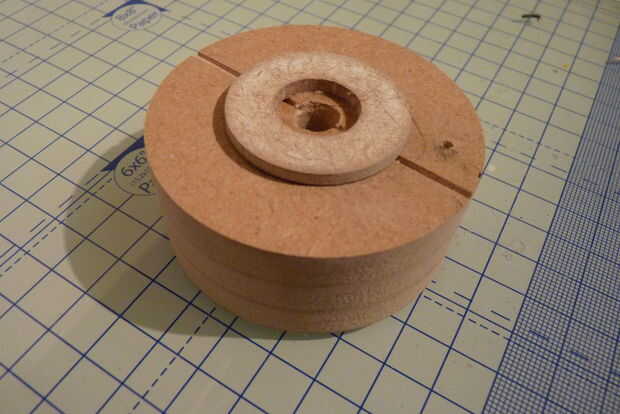

-Hice el ojo de una pila de 3 círculos MDF de 6 mm y 2 mm MDF círculo (Fig. 8). Mis círculos para mi papa trabajaban hacia fuera en cerca de 65 mm de diámetro para los más grandes y 35 mm para el más pequeño con un agujero de 16 mm en el centro. Haciendo la pila un poco más alta que se necesita para que se pueda introducir en un agujero que hace en la patata en el siguiente paso y también significa que no correr el riesgo de que sea demasiado corto a un lado. Hay algunas maneras que usted puede cortar los círculos, podría laser cortan (utilizar capas apagado en lugar de otro pues no le dan malos productos químicos como mdf), les torno, o usted podría recorto usando un círculo de router de la plantilla. Utilizó el método de la plantilla de círculo y luego había pegado con pegamento de madera. Antes de agregar el disco más pequeño superior, dibuje una línea a lo largo del diámetro y usar un straigh edge necesita archivo, o una dremel con un accesorio del router si tienes uno para cortar una zanja 1mm de espesor y 1mm profundidad aprox. También aprovecho para marcar donde irá el botón rojo en el ojo.

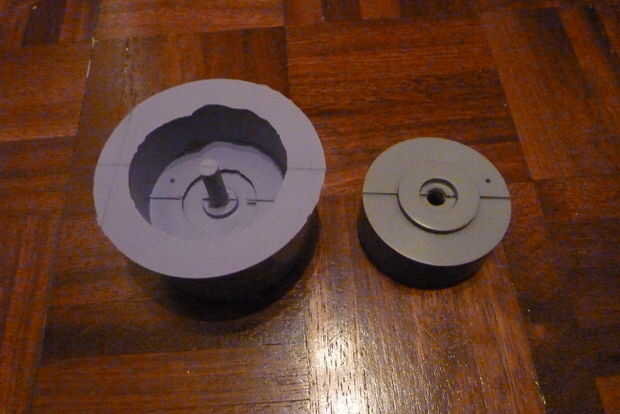

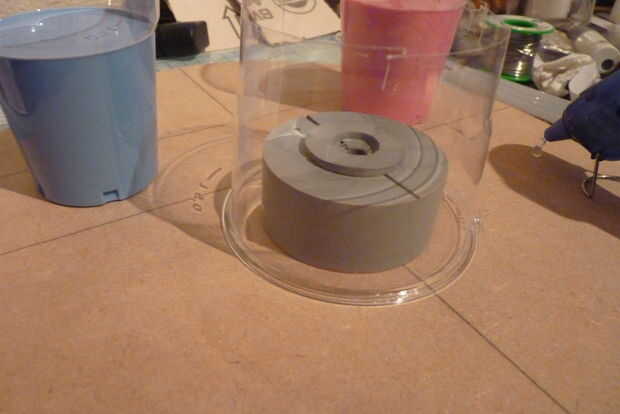

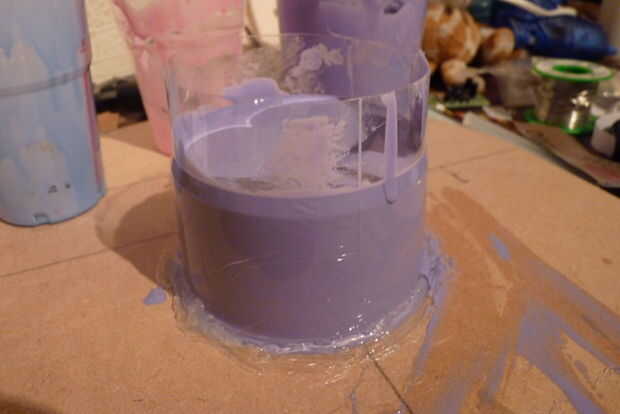

-Al igual que con la papa, usted necesitará llenar y cebar el ojo antes que moldearla. Utilicé una masilla para madera para el MDF que se pone un poco completamente alrededor de los bordes cuando usted la arena. El ocular del molde, tomar una copa grande y cortar la parte superior 1/3-1/2 para hacer una caja de moldeo o cilindro para el ocular. Utilice una broca pequeña de pegamento para fijar temporalmente el ojo y la parte superior de su copa a un pedazo de MDF y utilizar una pistola de pegamento caliente para sellar alrededor del borde de la taza, esto detendrá la silicona que se escapa hacia fuera (Fig 9). Mezclar volúmenes iguales de la parte A y parte B de Oomoo 30, suficiente tapa los ojos por alrededor de 1cm debería ser suficiente. Esta silicona fluye muy bien por lo que no es necesario que lo degas, sólo usted puede verter una vez que se han mezclado totalmente, no rayas colores, sólo un bonito morado sólido. (Fig 10) Toma seis horas para Oomoo 30 curar, pero entonces usted está listo para lanzar el ojo (Fig. 11)

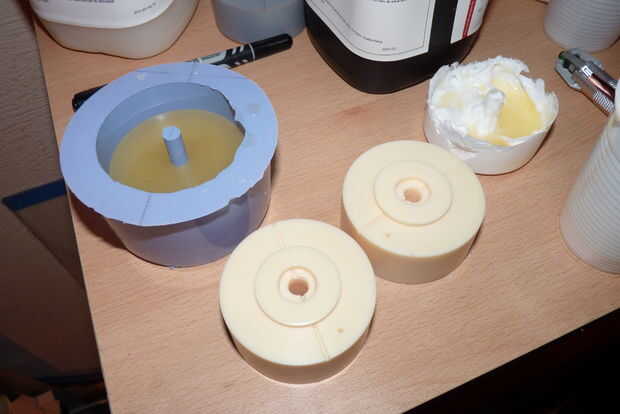

-Cuando el ojo, sólo añadir un poco de resina al molde en lugar de llenado para arriba y gira de manera similar a la patata (no al revés!). El objetivo es obtener una capa de resina, pero dejar espacio para los LED y los botones. Te requieren algunos dremeling, pero mejor que chapotee convertirlo ahora en lugar de tratar de hacer pesar resina sólida para dejar suficiente espacio. Me tomó varios intentos para obtener un casting con que yo estaba feliz. Puede utilizar Smooth Cast 305 para esto, estaba acabando y utiliza resina bi estándar para algunos de los modelos razón por la cual algunos de los bastidores un poco amarillento (Fig. 12) encontré haciendo la cara del ojo que es el fin del molde primero en un solo paso, y luego ayudó a los lados en un segundo paso para obtener una capa decente en las partes que se verían y un poco más fina por parte del ojo en la patata.

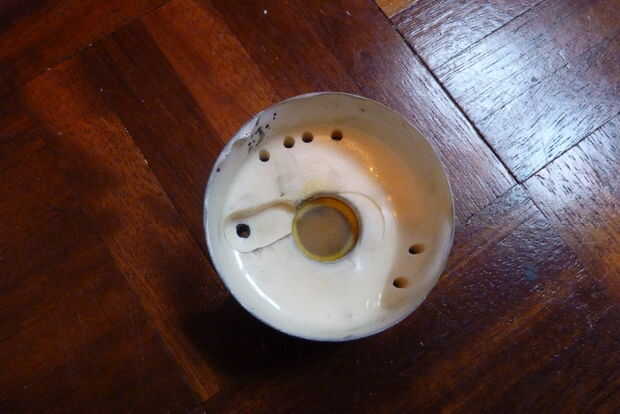

-Para el ojo, necesitará una dremel el agujero donde su lente va (Fig 13) si el tuyo fue llenado como la mía, también tengo el agujero para el botón completamente perforado por ahí, junto con un hueco para el botón de reposo y los agujeros de las grapas que hablaré en la siguiente sección. Una vez que tenía el orificio de la lente hecho I también dremeled de nuevo un poco de los alrededores para hacer un cuadro leve que una pieza de plástico para sentarse en a máquina de su lente. Mina amarillo matizado con algunos marcadores para ayudar a los LEDs amarillo hacia fuera, y también ayudaría a la helada un poco (con un poco de papel de lija de grano 400 o similar) para ayudar a difundir la luz de los LEDs.

O usted podría...

Si desea sólo se adhieren a un tipo de silicona fácilmente podría hacer el molde del ojo usando 25 de rebote y semejantemente dándole una cáscara dura. He encontrado más fácil usar el Oomoo 30 para esto porque no era dos caras, y cura en 6 horas, mientras se espera en cada capa para curar un poco y luego para el conjunto chaqueta de silicona para curar antes de añadir la cáscara dura.

a la perforación del agujero!
