Motivación: Hacer la revista es fantástica! He leído la mayoría de ellos cuando puedo conseguirlos en la biblioteca de la Universidad de comunidad local. Hace un tiempo pude leer hacer: 26 (http://makezine.com/26/) que tiene el proyecto de lanzadera de Luna Mod. Leí el artículo y descubrió que utilizaban un PICAxe (fruncir el ceño - pero sólo porque no tengo uno)... Sin embargo, hay un montón de gente ahí fuera que no utilice el PICAxe y pensé que probablemente encontraría una versión para el Arduino. Busqué, encontré y he construido. Realmente no hacía falta mucho pero al final no estaba satisfecho con el sonido.
Me trasladó a otros proyectos y tiene una hélice como mi amigo estaba usando su para una lanzadera de Mod de Luna y había hecho varias versiones dentro de un par de semanas. Después de hacer un par de pequeños laboratorios con la hélice que me imaginé fue la mejor manera de aprender acerca de algunos de las ICs tengo ir a través del kit de StampWorks descubrimiento ya había. PBASIC es simple y fácil de usar, rápido para levantar proyectos y corriente y fácil de seguir el código correctamente escrito. El Mod de Luna volvió a la mente una vez que completado unos experimentos así que busqué una versión de Basic Stamp 2. Encontré exactamente 0.
Así que decidí hacer mi propio y en el proceso por qué no hay ninguna otra Luna Mod Loopers Publicada en la Web. Solo permiten 8 lugares para las notas en el lazo, al menos por la forma en que lo hice. Si estás aún interesado en cómo hacer uno, tal vez porque no tienes un PICAxe, un Arduino, un propulsor o cualquier otro microcontrolador (mcu) además el BS2, leyendo. También Lea sobre como el código usando PBASIC es bastante fácil de seguir. En realidad, para comprender mejor cómo el dispositivo presentado en la revista trabajada, instalé el IDE (Integrated Development Environment) para el PICAxe por lo que pude ver el código. El PICAxe ejecuta en su propia versión de BASIC.
Permítanme decir aquí que no tengo ninguna afiliación con paralaje. Sin embargo, estoy impresionado con sus productos y la documentación que proporcionan generalmente. Mi humilde opinión, es una de los mejores disponibles, especialmente para los principiantes.
Si desea construir el proyecto a que eres totalmente Bienvenido pero, por favor, lea las conclusiones ya que hay algunas ideas interesantes para que me pregunto si alguien tiene algunas buenas ideas. Sólo puede leer los pasos para la información, pero sobre todo los esquemas. Para cada esquema proporcioné o algo en los esquemas para la Junta de desarrollo profesional o en el libro "StampWorks".
Consejo importante: Lea las secciones de Punta importantes que son el final de los pasos. Si ya está familiarizado con la programación y el BS2 entonces son un recordatorio. Si no estás muy familiarizado con la programación y el BS2 entonces son buenos puntos para ayudarle a solucionar y evitar problemas.
Pasos precursores:
No dude en saltar el paso 1 Si usted está familiarizado con la construcción de proyectos de mcu.

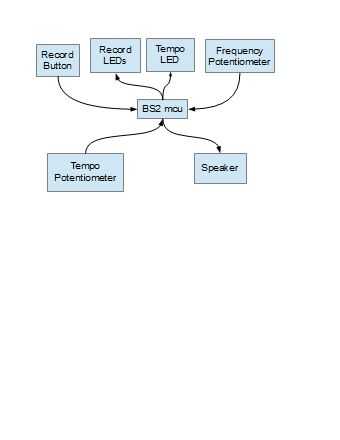

Diagrama de bloques:
Cuando se compila un proyecto que debes pesar de dibujar un diagrama de bloques. Esto le ayudará a calcular hacia fuera cómo su proyecto se supone para trabajar, qué tipos de materiales necesita, y en cierta medida, lo se programará. El proyecto que elegí no era mi idea pero hice un diagrama para mostrar cómo uno podría hacerlo. Aunque el proyecto no es tu idea, hacer un diagrama de bloques para la práctica. Ellos realmente ayudarle con visualización de cómo debe para funcionar el proyecto.
Observe la dirección de las flechas. La dirección te ayuda a ver qué partes son entradas y cuales son salidas. Las entradas tienen las flechas apuntando a la mcu de BS2. Salidas tienen flechas apuntando desde el mcu BS2 a ese dispositivo.
Procedimiento de operación:
El procedimiento de operación es una lista de pasos que se utilizará para operar el dispositivo entero. Puede que necesite más de una lista si su proyecto tiene diferentes funciones (demasiadas funciones para una lista). Usted puede encontrar la lista que escribí para la operación de este proyecto a continuación:
Luna pasos de Mod Looper:
1) Encienda el Looper.
2) LED de luz se enciende.
3) lazo predeterminado se reproduce a tempo predeterminado. Tempo LED parpadea en el tempo. (Puede cambiar más adelante a último lazo y tempo jugado).
4) ajustar el tempo según sea necesario.
5) Pulse el botón para iniciar la grabación. (Puede cambiarlo para seguir grabando. En la actualidad, será una prensa para empezar la grabación y presione para detener la grabación.)
6) cambio de maceta de frecuencia para cada punto deseado en la secuencia.
7) tiene 4 LEDs iluminan, uno para cada ritmo en una medida de 4/4.
8) Pulsa el botón para detener la grabación.
9) reproducción de grabados lazo. < == añadido después, para claridad y consistencia.
Tenga en cuenta que me olvidé de agregar un paso donde el lazador juega realmente el lazo. Sin embargo, en el siguiente paso, el diagrama de flujo, pongo en la reproducción. Si usted está haciendo esto para un proyecto escolar y que debe volver atrás y añadir a los pasos olvidó. Se proveer claridad y consistencia - para su proyecto y hacerlo más fácil de seguir.

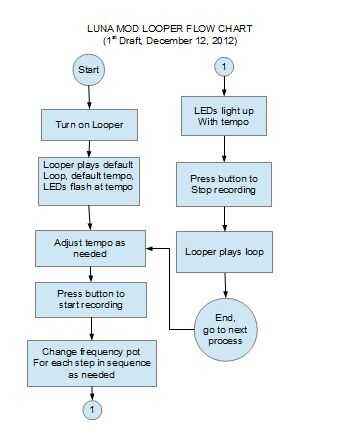

Diagrama de flujo:
Es una buena idea para ver los símbolos de un diagrama de flujo en un libro de texto o búsqueda en la Web. Esto le ayudará a decidir qué símbolos para diagrama de flujo. Sus diagramas de flujo pueden ser simples o complicados. Para proyectos complicados, debe tener un diagrama de flujo que muestra la operación del proyecto como un todo. Para ese mismo proyecto necesita otros diagramas de flujo que documenta la operación de diversas funciones. El diagrama de flujo que hice fue muy simple no es muy complicado. Mirando hacia atrás en el diagrama de bloques lo confirma.
Lista de componentes:
1) módulo básico de sello 2 x 1
2) NOPB, pulsador normalmente abierto x 1
3) potenciómetro kΩ 10 x 3
4) resistencia 220 Ω x 3
5) resistencia 470 Ω x 3
6) resistencia de kΩ 10 x 2
7) amplificador de audio op LM386 x 1
8) resistencia de 1 kΩ x 2
resistencia de 9) 4.7 kΩ x 1
10) resistencia 10 Ω x 1
11) 10 uF capacitor, x 2 electrolítico
condensador 12) 0.01 uF x 1
13) 0.1 uF capacitor x 5
14) 33 condensador nF x 1
15) 220 uF capacitor, x 1 electrolítico
16) Ω 8 o 4 altavoces Ω (salvado?) x 1
17) 9 V o 12 V alimentación x 1
18) V alimentación 5 x 1
9 V y 5 V alimentación allí es un par de maneras de adaptarse a estos requisitos:
Opción 1: Utilizar un 9 V AC-DC converter-fuente tipo fuente de alimentación y un IC LM7805 con dos condensadores como se muestra en la hoja de especificaciones. Éstos son generalmente algo como un condensador de 0.33 uF en la entrada y un condensador de 0.1 uF a la salida.
Opción 2: Use un LM7809 y una fuente de alimentación LM7805. El LM7809 se construiría el mismo como la fuente de alimentación de 5 V.
Este es un sitio que puede utilizarse para ver hojas de especificaciones:
Hoja de datos del catálogo: http://www.datasheetcatalog.com/
Opcional: Para este proyecto usé mi Consejo de desarrollo de profesional (PDB) de paralaje. Los componentes utilizados provienen de los esquemas para la PDB y el libro "StampWorks" que es también de paralaje.
Si estás un poco más familiarizado con la electrónica puede sustituir componentes como se desee. Los esquemas se proporcionará en el Instructable. Paralaje proporciona la mayoría de sus libros y esquemas gratis para sus productos. El PDB viene con una fuente de alimentación 12 V verruga de la pared pero el esquema de la sección de amplificador de audio op muestra un 9 fuente de V en el pin 6 del LM386. Cualquier fuente de alimentación de tensión debe trabajar como el principal necesitada es una fuente de alimentación de 5 V. El PDB tiene dos conexiones para un Vin que da acceso a la energía suministrada por la verruga de la pared y una fuente de V 5 a disposición de la LM1084 encontró a bordo.
Sitio web de Parallax: http://www.parallax.com/
Si tienes el PDB si necesita sólo la siguiente lista de componentes:
1) 0.1 uF capacitor x 2
2) 8 Ω o 4 altavoces Ω x 1
3) cables puente x lotes

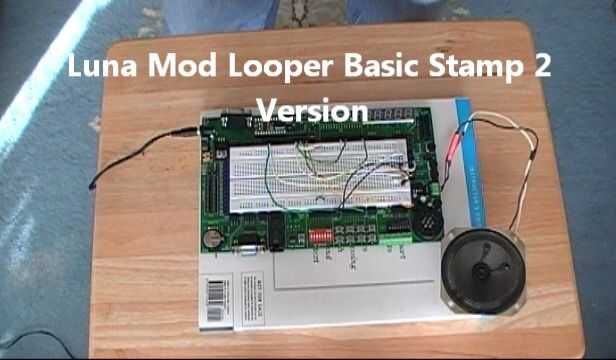

Aquí está el último vídeo - es prototipo #3!!!! Jugar en tiempo real de la versión Luna Mod del BS2, prototipo #3:
1 video, 1 º prototipo:
1 º Protoype, mejora:
