Paso 2: Construcción de una fuente de corriente para el LED
Bien puede probablemente pero no puede como duele la esperanza de vida de su energía (relativamente) caro LEDs. Tenemos que hacer que estas cosas funcionen en o justo debajo de su diseño actual.
Inicialmente pensé en usar un circuito basado en el regulador de 1.5A buck lm3406. Después de calcular el precio después de hacer el PCB y componentes personalizados me decidí por algo un poco más simple: el LM317 regulador lineal.

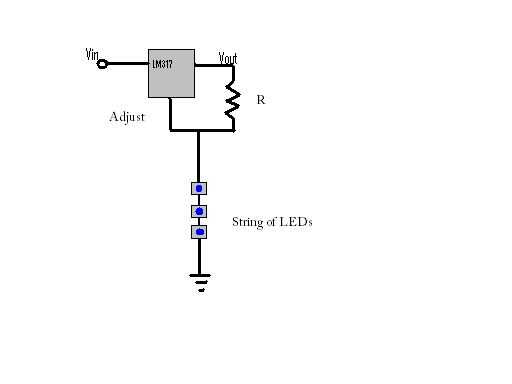

Ya hay instructables que hay que explicar cómo hacer esto por lo que mantendré breve. El 317 mantiene una tensión constante de 1.25V entre su terminal de 'ajuste' y su terminal 'salida'. Si el alambre de una resistencia de Ohm 1,25 entre los dos 1Amp de corriente fluirá (V = IR). Ahora simplemente conecte el LED entre el ajuste y el suelo (véase el diagrama).
Discusión: Aunque simple, este diseño no es perfecto. El Lm317 disipa energía como calor para controlar la tensión. Si usted está suministrando con 40V y utilizando para conducir un 4V llevó a 1amp va disipando 36Watts. P = I * V (40V-4V) * 1amp = 36W. Tienes que poder con una tensión muy cerca de lo que usted está conduciendo. Con una batería de 12V y una caída de 1.25 voltaje en la resistencia y caída de 0.5V en la IC será 2-3 LEDs dependiendo de su voltaje de alimentación

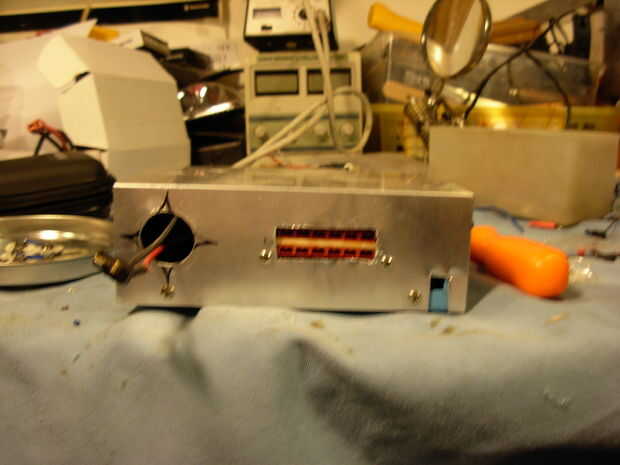

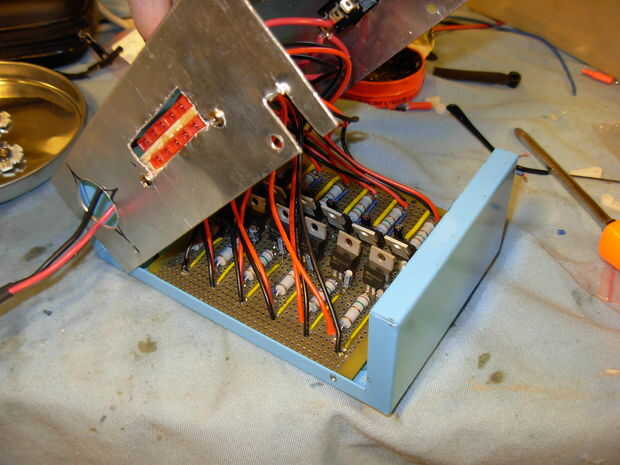

El cuadro que se muestra arriba consta de 12 circuitos idénticos para proporcionar 0.8A cadenas de LEDs
Materiales indicados en este paso
12 - Lm317 regulador
12 - 1W resistencias (valor depende de la corriente deseada, I [A] = 1.25 [V] /R[Ohm])
12 - cables conectores
1 - encendido-apagado
capactitor electrolítico 1
