Paso 3: Cableado de las salidas
Lo primero que tienes que hacer es conectar sus cajas eléctricas que tenes para puntos de venta. Para hacer esto usted estará haciendo dos pares de agujeros, un conjunto hacia la parte superior de las salidas y la otra hacia abajo, sobre a mitad de camino de espalda al frente. Estos conjuntos serán los lazos zip ir a través de. Comenzar agarrando una caja, recomendamos en primer lugar, uno más grande y el primer par de agujeros de aproximadamente una pulgada aparte del taladro y luego perfore el segundo set sobre el mismo. Deberás hacer esto otra vez en las otras casillas para enlazarlos por lo que recomiendo usar un marcador, o algo que se puede ver en los cuadros para marcar los agujeros que acaba de hacer y sobre la otra caja. Por esta razón que recomendamos comenzar con una caja más grande. Una vez que han perforado los agujeros, los lazos zip a través del cordón y apriete para enlazar las cajas. Si como usted puede utilizar otros métodos creativos.
Después de que usted tiene las cajas juntos entonces empezar el cableado. Aquí es donde usted tendrá la extensión. Utilicé un alambre rígido, generalmente utilizado en las paredes, y era mucho más difícil trabajar con y para soldar problemático. Dentro de la médula debe ser tres cables negro, blanco y verde. El negro es "neutro", el blanco el cable "vivo" y el verde es el cable de tierra verdadero que está conectado a esa tercera pata de la parte inferior. Conecte el cable neutro (negro) y el suelo directamente a su salida. Si no sabes cómo pedirle a alguien en la tienda de hardware o un amigo que sabe más, de lo contrario simplemente no hacer este proyecto porque esto es alto voltaje y puede afectarle a usted o a otros. Puesto que el neutro y tierra son conectados directamente puede vincular todos los enchufes junto con el neutro y la tierra. Es el hilo que usaremos con los relés. NO encadenar el hilo (blanco) entre las salidas o las luces siempre permanecerá en. Utilizar el hilo de la cuerda, de conectar la salidas neutro y la tierra junto, para hacer un cable independiente para cada salida que se conecta a los relés.

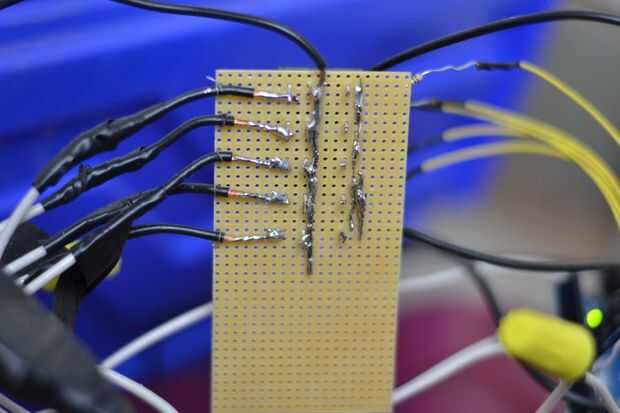

Ahora los relés. En cada relé hay 4 pines dos marcados "~", un "+" y un "-". Coloque cada relé en el protoboard con 3 filas entre ellos para que ellos no toquen al soldado juntos. La soldadura de todos los "-" junto con un alambre, o puente, para una fácil conexión a Arduino de GND del lado digital. Ahora soldar cada uno de los resistores de 150 ohm a los relés respectivos. Utilizar una fila de 5 puentes conectarse fácilmente y limpiamente los cables de puente a Arduino, a continuación, conecte el otro extremo de los cables de puente a las resistencias que usted apenas soldadas a los relés de los terminales "+".
Ahora la soldadura todos los del interior "~" terminales juntos y la soldadura del alambre caliente de la extensión a la fila, así. Ahora soldar los cables individuales de sus salidas que ha conectado anteriormente a sus respectivos relés fuera "~" terminales.
Una vez que todos estos juntos ha soldado Asegúrese de que sus salidas están cubiertos y enchufe en una cadena de luces a cada conjunto de salida y prueba de su configuración como en el paso 2.
