Luces de Navidad de música usando Arduino (1 / 9 paso)

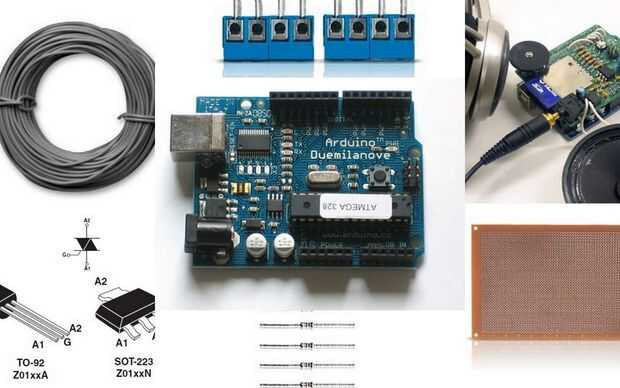

Paso 1: Las piezas que necesitará

Suministros SSR ($7):
Optoacoplador MOC3031 (8) Z0103 TRIAC (8)

Suministro de controlador de luz ($61):
Arduino Duemilanove
WaveShield

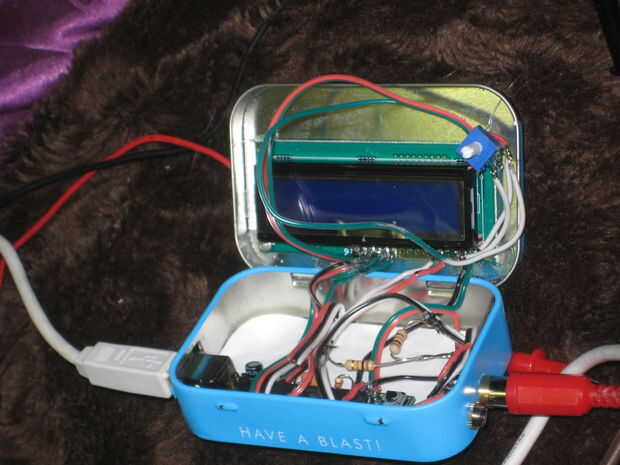

Transmisor FM - hice uno (se muestra en las fotos de abajo) pero ninguna funciona ($15 +)

RadioShack B & M ($14):
Alambre de terminales (3 paquetes de 12 conectores) 276-1388
Placa de circuito impreso 276-147 (podría utilizar más pequeños)
330 ohm resistencias (paquetes de 2 x 5)
150 ohm resistencias (paquetes de 2 x 5)

Home Depot B & M ($25):
50 ft cable de paisaje/aspersor (18ga, conductor 7) 079407238170
Cables de alimentación de 6' (x8 mínimo, usar los conectores hembra de 120v)
-es posible que necesite más de 8, dependiendo de la ubicación de las luces; He usado 11
Caja plástica clara (fue mi Dollar Tree pero HD tenía éstos de $0,87)

Misceláneos:
Soldador (utilizar un gas butano-powered de Home Depot; funciona como una pistola de calor)
Soldadura (altamente recomendado: Pasta para soldar)
Destornilladores (philips para WaveShield, norma para terminales de cables)
Alambre (WaveShield y conectar a los RESS, utilicé los cables de puente de protoboard adicional tuve)
Cortador diagonal
Peladores de alambre
Tarjeta SD (cualquier tamaño, utiliza 64MB)
Cinta aislante
Fuente de alimentación de Arduino (utilicé un extra USB concentrador tuve)
Pistola de pegamento caliente
Tuercas para cable (opcional)
