Paso 3: cableado
Desconecte positivo (rojo) terminal de la batería de su coche antes de conectar en él. Esto no es para su seguridad (12V no puede herirte mucho). Más bien, es eliminar el riesgo de freír sistema eléctrico de su vehículo cepillando accidentalmente los cables juntos que juntos no deben cepillarse. Dicho, si terminas necesitando tener el coche en algunos pasos (ej. para un + 12V cable), entonces ser muy cuidadoso con lo que toque.
Cables a las tiras

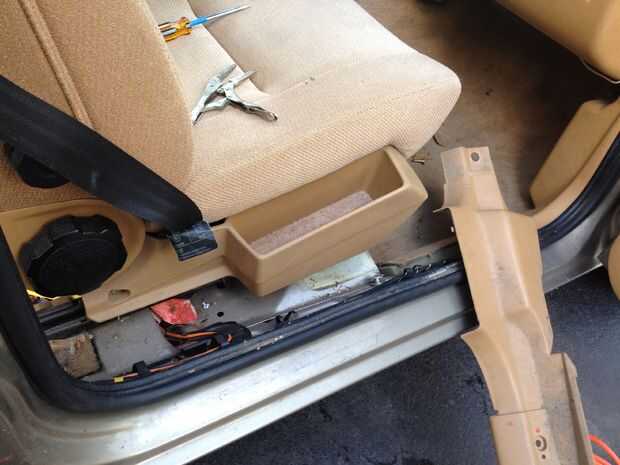

La parte más difícil será funcionar los alambres de los circuitos de Arduino y MOSFET para el LED tiras ellos mismos. Era capaz de perforar un agujero a través de un panel de piso y luego ejecute los cables debajo de las cubiertas de alfombra y panel bajo la puerta, en el área del tablero de instrumentos (ver fotos). Recuerda sellar los orificios al exterior. Hacer masilla.
Las tiras tienen 4 cables: rojo, verde, azul y negro. Curiosamente, el cable negro es la fuente de 12V para las tiras de +. Los cables rojos, verdes y azules son los cables negativos de los LED RGB en las tiras. Vea el diagrama esquemático a continuación para obtener más información.
Cátodos comunes
Un aspecto importante de las tiras de LED y el LED RGB único es que ambos tienen un cátodo común. Esto significa que uno de los cables es para la tensión de alimentación positiva, y los otros tres cables son conexiones negativas los colores individuales. Por lo tanto, el control de estas controlando Cuánta electricidad "dejamos hacia fuera" de cada uno de los cables negativos. En el caso de la LED solo, esto lo podemos hacer directamente con el Arduino, pero para las tiras de LED, vamos a utilizar 3 transistores MOSFET de canal N para hacer el trabajo.

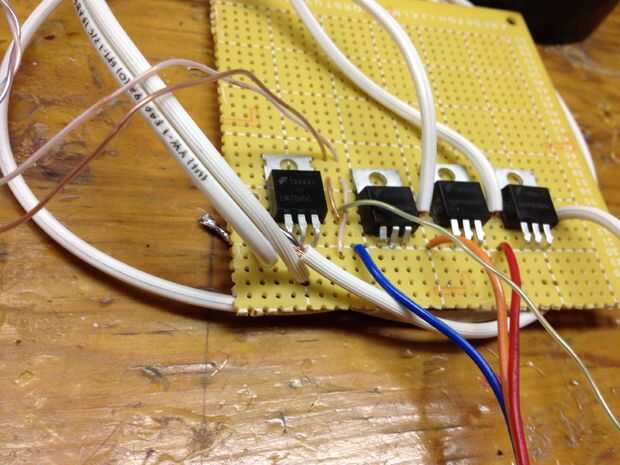

Perfboard circuito y Arduino

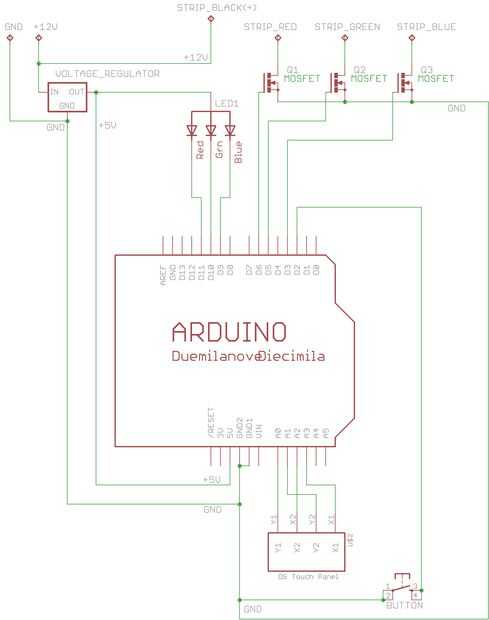

Revisa el esquema de cableado para datos exactos. Te recomiendo que uses el perfboard para los circuitos MOSFET y el voltaje del regulador. Dejar cables a la pantalla táctil, botón y LED solo, por lo que se pueden montar en el salpicadero.
Cables de alimentación
Si vas a montar el solo LED, pantalla táctil y botón en el salpicadero, necesita encontrar un cable que se puede utilizar para la configuración de toda la energía. Si puede encontrar un diagrama de cableado para su coche (manuales de servicio de Haynes son una gran fuente), a continuación, busque un alambre usable que lleva + 12V. Si no es así, usted tendrá que empujar con un voltímetro hasta encontrar un cable adecuado.
Desea que un alambre que está en cuando la llave está en la posición encendido o accesorios, pero no cuando la llave está hacia fuera o en la posición inicial. Empalmar el cable va en la parte posterior del encendedor de cigarrillos. Por supuesto, sería una solución mucho mejor ejecutar su propio circuito de la batería, con fusible y todo - pero es un proyecto completamente diferente en conjunto.
También es necesario una masa (GND), o alambre negativo. Estos son generalmente "a tierra" al marco del coche, toda la trama es un terminal negativo gigante.
Panel de control

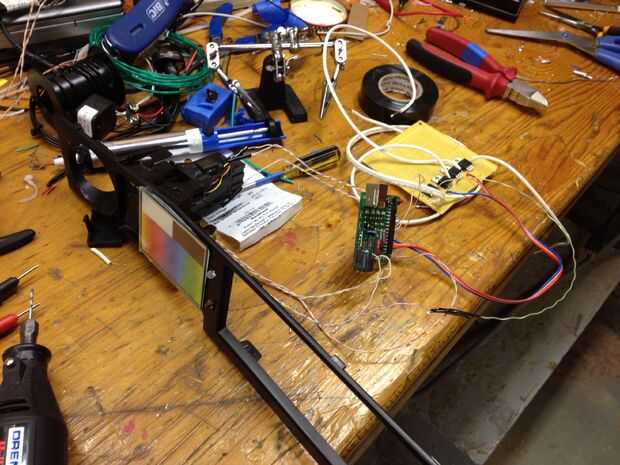

Encontrar un buen lugar para el panel táctil, botón y solo LED en el tablero de instrumentos. Montar, perforación de agujeros para cables detrás de ellos. Nota: sólo un lado de la pantalla táctil es táctil sensible. No lo ponga en al revés; usted se sentirá como un idiota (lo hice). Guarde el circuito de Arduino y perfboard en algún lugar detrás del tablero de instrumentos.
Una vez se haya cableado todo Suelde todas las conexiones y envuelva con cinta aislante. ¿No queremos zap nada (su radio? GPS?)
