Luces de bricolaje brillante estupendo LED Skate (3 / 12 paso)

Paso 3: esquema

Términos: Entrada-salida = entrada/salida

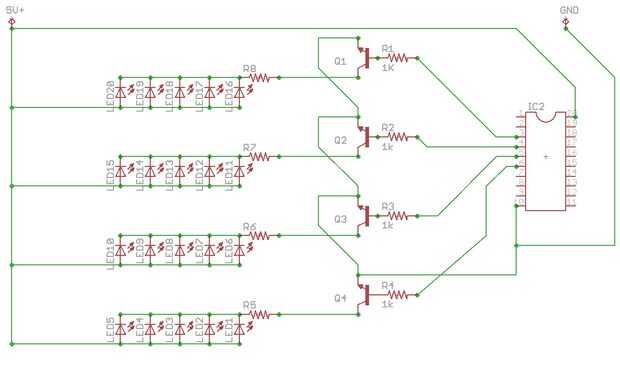

Aquí está el esquema. Ahora quería ejecutar 5 LEDs de 1 pin, pero apenas no podía enganchar todo al mismo pin en el ATtiny2313. Si te fijas la hoja de datos es, dice, "40mA por pin I/O". Permite hacer un poco de matemáticas! 5 LED @ 24mA es una pieza 5 x 24mA = 120mA. Esto significa que cuando los 5 LEDs están en, están utilizando 120mA, que es 80mA sobre la carga de trabajo máxima absoluta del pin I/O. Para solucionar este problema utilizo un 2n2222A NPN transistor como un interruptor. Cuando se aplica una pequeña corriente a la base del transistor NPN se conecta todos los LEDs a la tierra, completando así el circuito. El transistor usa apenas corriente, así que esto aligera considerablemente la carga en cada pin I/O.
