LPG / sistema de detección de biogás con MediaTek LinKIt uno (5 / 11 paso)

Paso 5: Armar y probar el código

  • El Grove Base escudo V2 es compatible con un tablero de LinKIt y trabajará en fuente de alimentación de 5 voltios. Puede encontrar el interruptor selector en el escudo de la Base cerca de la A0 de conector analógico. Coloque el selector de alimentación a 5 voltios. El escudo de la Base de Grove pueden insertarse directamente en el tablero un MediaTek LinKIt.

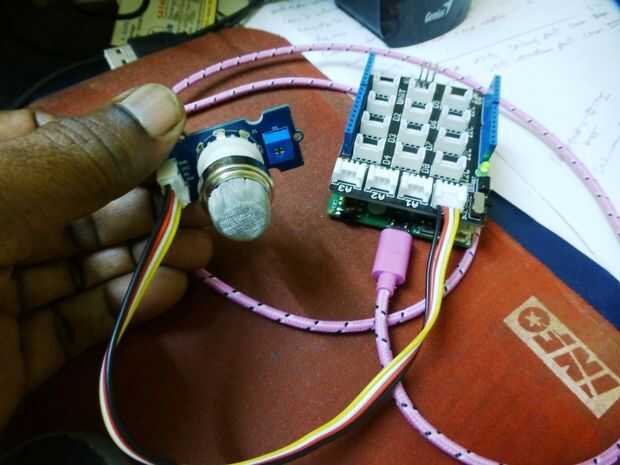

  • Conecte el sensor de Gas MQ5 conector analógico A0 en el escudo de la Base

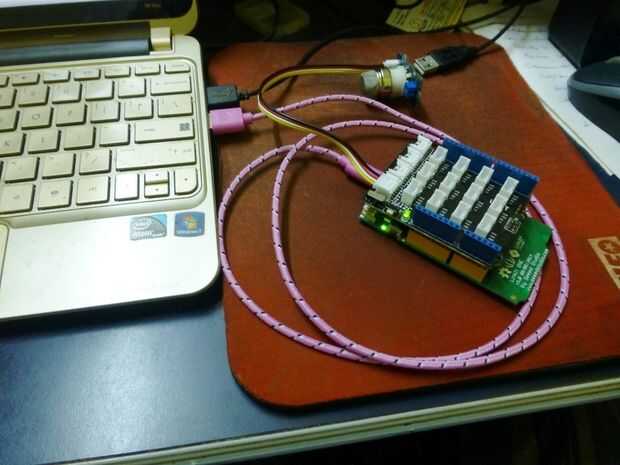

  • Conecte el extremo pequeño del cable USB micro a LinKIt uno y el otro extremo al ordenador.
  • Abra Arduino y ejecute el código de Sensor de Gas que ya hemos subido a uno de LinKIt.
  • Para supervisar el funcionamiento del sensor de Gas, en primer lugar usted necesita seleccionar el número de puerto que el de "MTK USB Modem Port" que han anotado anteriormente (el mío es puerto 34).
  • Ahora abra el Serial monitor haciendo clic en la lupa en la parte superior derecha de Arduino. Puede ver las lecturas de sensor de Gas en el monitor serie. Interior muestra lecturas de 63, 64, 65 y así sucesivamente.

No podemos utilizar el zumbador aquí como los valores indicados por el sensor es de menos de 200.
