Los principiantes guían de fibra óptica (9 / 13 paso)

Paso 9: Métodos para fijar las luces a las fibras

Una de las cosas más importantes que pensar cuando usted está planeando un proyecto de fibra óptica es, "¿cómo voy a colocar mis fibras a mis luces?" Es crucial crear una limpia fuerte conexión entre su fuente de luz y los extremos de sus fibras para que la luz brilla directamente en las fibras y las hace brillar tan brillantemente como sea posible. Un gran reto en esto es el hecho de que la fibra óptica son muy resbaladizas y no adherirse a la mayoría pega muy eficazmente. He encontrado que pegamento y algunos epóxidos parecen pegarse el mejor, pero tienes que tener cuidado de no tener pegamento en el extremo de las fibras donde es pueden causar opacidad que efectos de transmisión de la luz hacia abajo de la cadena.

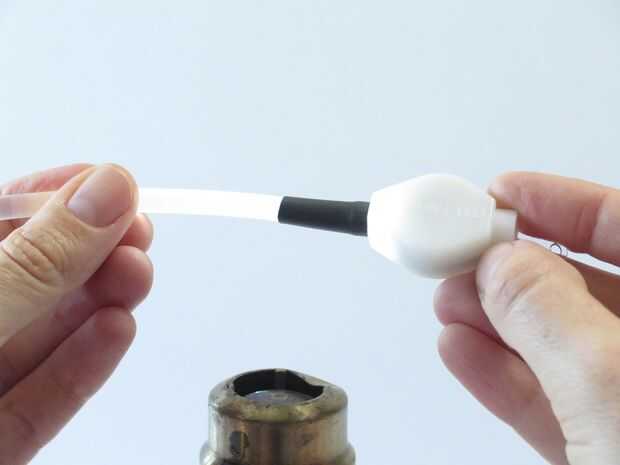

Como mencioné en el paso anterior, estándar 5mm difundida LEDs son bastante fáciles de conectar a la fibra óptica porque puede Deslice un tubo del encogimiento del calor sobre el LED y el paquete de la fibra óptica, encogimiento hacia abajo, añadir un poco de pegamento y tienes una conexión muy fuerte entre los dos (ver primera foto). Usted puede comprar RGB LEDs direccionables en esta forma de lugares como Adafruit, así que usted no necesita sacrificar programability. Este Instructable muestra también cómo lograr una conexión similar usando Sugru en lugar del encogimiento del calor.

Si está utilizando la tira de LED a la luz de sus fibras, conectarlos obtiene un poco más complicado porque los LEDs tienen un perfil de baja, no hay mucho para conectarse. Todos los que sé que funciona con fibra óptica parece que han subido con su propia solución a este problema.

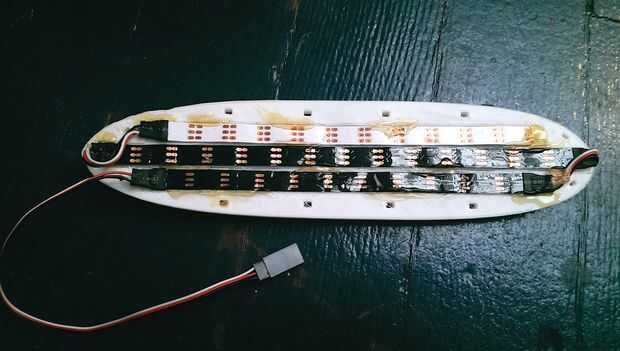

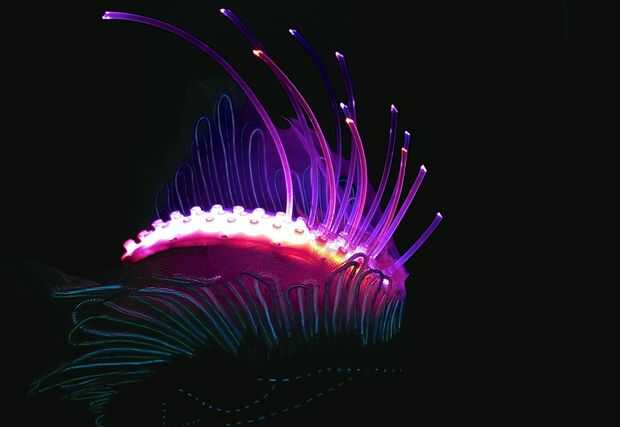

Ashley Newton, quien primero me presentó a lado emisor fibra optica y trabajó conmigo para crear mi atuendo Guerrero del mar, tiene un método muy eficaz que consiste en una pieza que tiene la tira de LED y nodos con agujeros que conecte la fibra óptica sobre cada píxel de la impresión 3D (ver fotos 2 y 3). Variaciones sobre esta forma pueden ser 3D modelado para adaptarse a la forma de lo que está creando. Hablo más sobre este método en mi fibra óptica mar Guerrero Instructable.

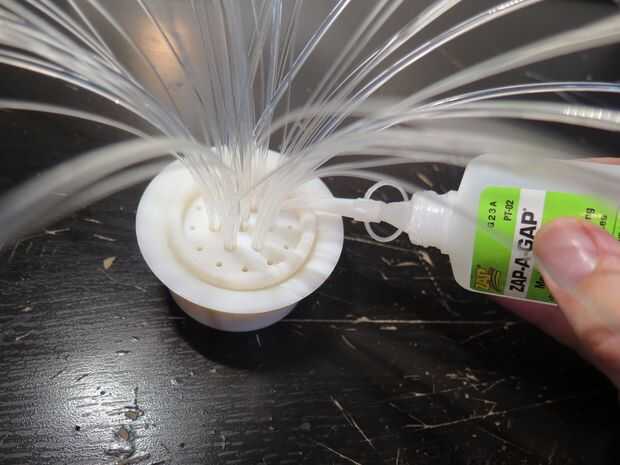

Para un proyecto reciente he creado también una versión doble cara de estos nodos de LED que tiene una tira de LED doblada que permite la fibra óptica emerger y ser iluminadas desde ambos lados (foto 4). En otra pieza del mismo proyecto utilicé 3D de modelado para crear un módulo que se llevó a cabo una 12 un aro de neopixel con agujeros encima de cada pixel para un paquete de fibra óptica (Foto 5).

Jenn Mann quién también hace increíble fibra ópticas wearables, ha encontrado una manera de utilizar capas de láser corta acrílico para crear una franja de conexión semejantemente formada entre LEDs y fibras.

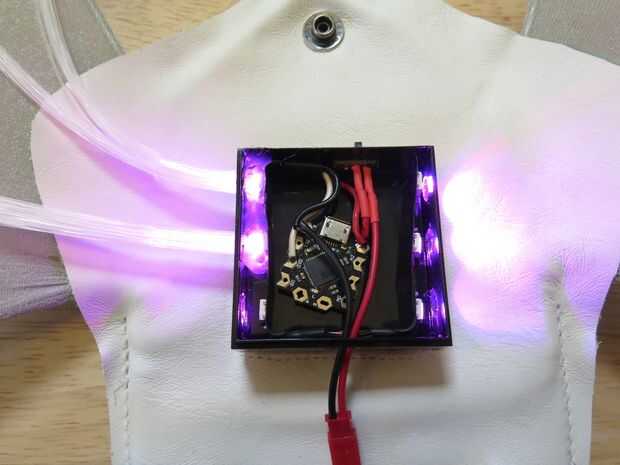

Para mi fibra óptica alas de hadas, he utilizado un método mucho más simple y ligeramente jankier. Había liado mis fibras de brillo final en grupos de unas 30, luego calor había reducido los extremos juntos y corta con un cuchillo del exacto para crear un borde liso. He instalado mi tira de LED dentro de una cajita con agujeros perforados en los lados, entonces alimenta mi fibra ópticas paquetes a través de los agujeros y caliente pegado en su lugar contra los LEDs, teniendo cuidado de no tener ninguÌ n pegamento caliente entre los extremos de las fibras y los LEDs que bloquearía la luz iluminando las fibras (última foto).

Esto funcionó bastante bien, aunque algunas fibras en el medio de los paquetes eran todavía flojas después de había pegado en. Ya que iba a ser de costura todas mis fibras hacia abajo muy bien de todas formas, esto no importa, pero me gustaría encontrar mejores maneras de asegurarse de que todas las fibras son seguras.
