Los peces Choprical: un ser humano alimentado bicicleta fiesta (18 / 28 paso)

Paso 18: cableado!

Cableado es uno de los pasos más desperdiciadora de tiempo, y realmente exige una gran experiencia. Cosas que parecen simples a mí ahora, como cómo hacer un plano de tierra única para todo el sistema, eran muy extraños cuando alambré mi primer ciclo de alma. Cuando alambré que uno, aunque cada circuito necesita su propio cable de tierra al borne negativo de la batería. Esto significa que corría muchos pies de alambre que eran redundantes. Ensayo y error es muy importante para el desarrollo de buenas prácticas.

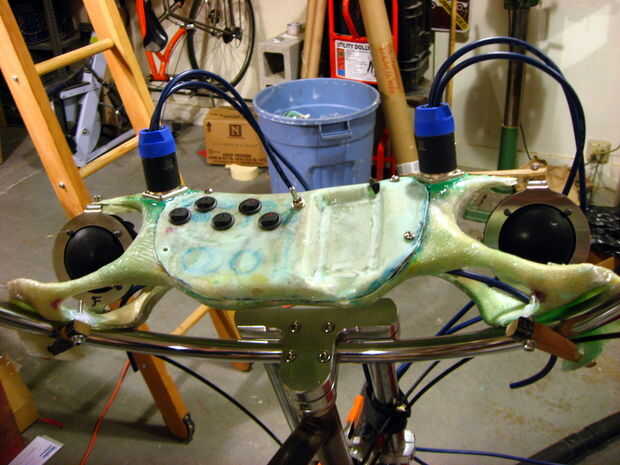

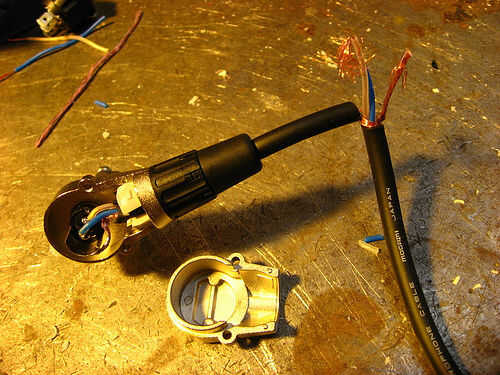

Los conectores de grasa grandes son conectores de 8 vías de Neutrik. Esto significa que con un movimiento de bloqueo de giro solo soy conectando 8 cables diferentes entre sí y permitiendo 8 diferentes circuitos funcionar.

¿Por qué querría utilizar conectores en primer lugar, por no hablar de conectores de 8 vías? Porque, probablemente, vas a querer quitar el ciclo del alma de la bicicleta en algún momento (quizás cada noche después de que has utilizado). Tener una capacidad que separa a los controles de los principales medios gabinete no tendrás que estar caminando con una rata grande nido de cables de desconexión rápida. puede deshacer los conectores, los cables de la bobina y levante el gabinete fuera de la bicicleta para su almacenamiento o servicio.

Lo mismo con las baterías. Es bueno poder cargarlas con un cargador de conexión rápida.

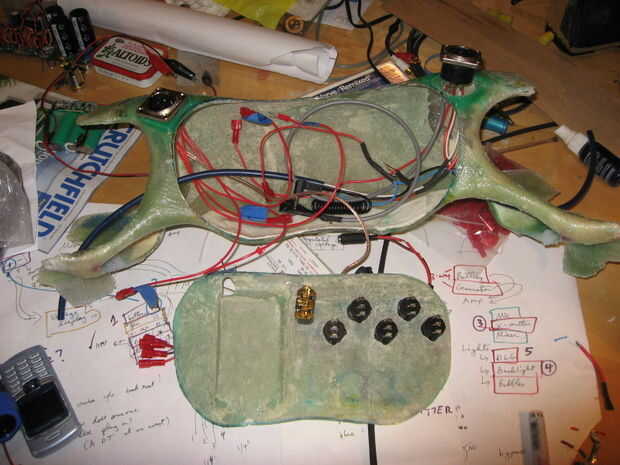

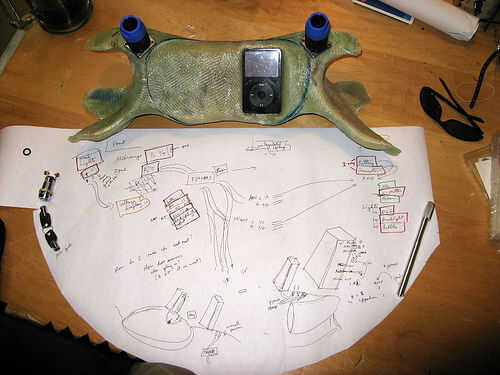

Más complicado el sistema que está tratando de construir, más crucial es que comience en el papel. Saqué varios bosquejos del sistema de cableado en mi portátil antes de mover a todo tamaño de papel.

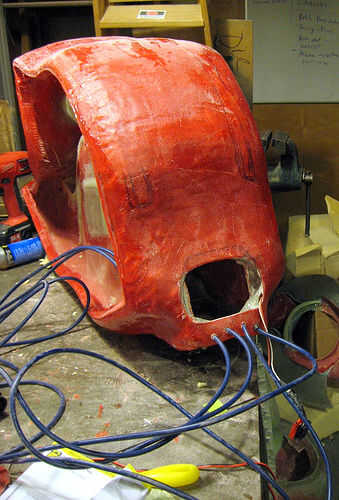

El paso de cableado también abarca llegando con elegantes formas de pasar los cables en la música del gabinete. En este punto en mi proyecto, me metía un fuerte ambiente de peces tropicales de la forma de gabinete. Así que he decidido acentuar pasando los cables dentro del gabinete cerca de la 'boca' de la forma para darle un aspecto de barba.
