LÓGICA de MANOA: código Morse pared arte con Arduino + encontraron materiales (3 / 3 paso)

Paso 3: Cableado gancho para arriba

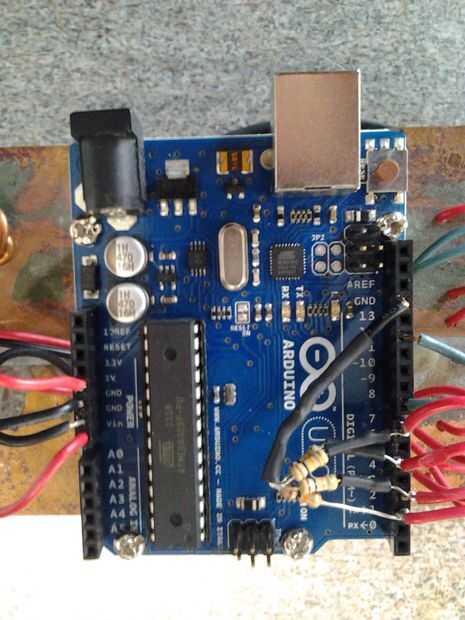

Los datos de código Morse deja el Arduino como señales eléctricas al zumbador blanco brillante del LED y Piezo. El LED obtiene su señal desde el cable verde al pin 12. El zumbador obtiene su señal desde el cable verde al pin 8.

El interruptor de botón pulsador y 3 interruptores de 'lógica' entregan 5v (alto) 2, 3, 5 y 7 respectivamente. Observe que cada pin 2, 3, 5 y 7 está conectado individualmente por resistencia con conector de tierra 'GND' a tirar de él baja. Esto fuerza el perno bajo hasta que el interruptor da 5v pin llevarlo alto. Por una función de looping Arduino constantemente comprueba el estado de baja alta de pines 2, 3, 5 y 7 y entrega el resultado apropiado basado en el estado de baja alta combinado de todos los pernos.

El cable rojo había conectado al pin de lado poder 'Vin' se fija a ON-OFF Interruptor recibe voltaje de 8 baterías de x AA. El cable rojo conectado a fuentes de voltaje pin '5v' el interruptor de botón y los tres interruptores de la lógica. Los dos cables negros conectados a los pins 'GND' dos en el lado de alimentación son compartidos por el zumbador Piezo, LED y 8 baterías de x AA
