Paso 2: Diseñar, planificar, implementar
Como se ha mencionado, muchos de estos años he hecho y esta parte es muy simple. Un Google rápido y un circuito de temporizador Astable 555 fue encontrada, así como los pines del 4017. Eagle CAD fue cargado y me fui a trabajar creando el esquema.
Esto fue un poco de una curva de aprendizaje ya que esta era la primera vez que he utilizado Eagle CAD por lo que tomó un poco de acostumbrarse a los matices de la misma. Como encontré, hay muchos!
Así que tomó una hora o así para golpear juntos el circuito y comprobar todo. En este momento estaba trabajando para calcular los valores de todo.
Para esto utilicé dos masivamente grandes programas androides. ElectroDroid y Everycircuit. Necesitas estos programas, ahora! Ayudaron a calcular los 555 tiempos, así como la resistencia de la base de transistor actual y incluso probar el circuito. No habría conseguido todo lo hecho como rápido sin estos dos programas tan grandes hasta ellos.
Para el temporizador, usé un 4.7uf tapa y dos resistencias de 820 ohmios (para los que saben y pueden tener relacionada, tenía un cerebro pedo momento en este punto que se explicará en la sección solución de problemas más adelante, era la 1:00!) para dar una salida de cerca de 120 hertzios.
Hubo un 0.01uf tapa para desvincular el 555 que es un valor bastante
Las salidas de los 4017 había simples diodos duales salida 1 y 4 puede combinarse como una sola salida. Esto ayudó mucho con el diseño y el espacio.
Las resistencias de base se calcularon como 50 ohmios que se convertirá totalmente en los transistores y una resistencia de 8, 10 y 12 ohmios para cada uno de los corazones de LED (10 para las 8 LED, 8 para 10 LED y 6 para 12 LED) para mantenerlos controlados en 10ma.
Los LED fueron simple rojo, 2v 20ma LED

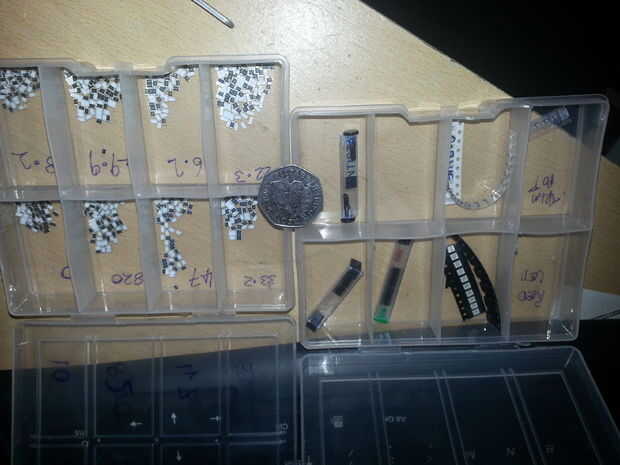

Así, las piezas total:
30 x 2v 20ma rojo LED
resistencias de ohm 2 x 820 (sincronización de 555)
1 x 4.7uf tapa de cerámica (sincronización de 555)
condensador 1 x 0.01uf (disociación 555)

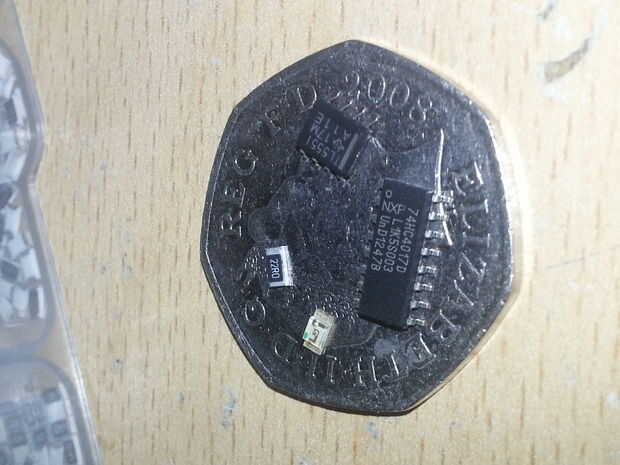

1 x 555 temporizador de baja potencia (TLC555IDG4 baja potencia variante 2v +)
Contador de década 4017 x 1 (74HC4017D baja potencia variante 2v +)
3 transistores de SOT-89 x BCX5616TA
6 x diodos dual BAV70 SOT-23
resistencias de 3 x 50 ohm (transistor de base)
resistencia de ohm 1 x 10 para limitación de corriente LED (ventanilla 8)
resistencia de 1 x 8 ohm para limitación de corriente LED (ventanilla 10)
resistencia de ohm 1 x 6 para LED (12 LED anillo) limitador actual
1 x doble cara PCB
Esperanza no he perdido nada: S
Ahora tenemos la lista de piezas y una idea de qué hacer con ellos, en el espectáculo y la Junta!
