Lo desmontables PVC tubería bici surfrack (1 / 4 paso)

Paso 1: El montaje assmbly

Esta parte está diseñada de tal manera que habrá un mínimo de flexión / una vez caída la Junta es fijo. Después de muchas pruebas de las formas del diseño final el una caja de torsión. Toma el peso de mi tabla 6'7 "fácilmente.

Esta parte de la estructura se puede pegar en permanentemente en esta etapa.

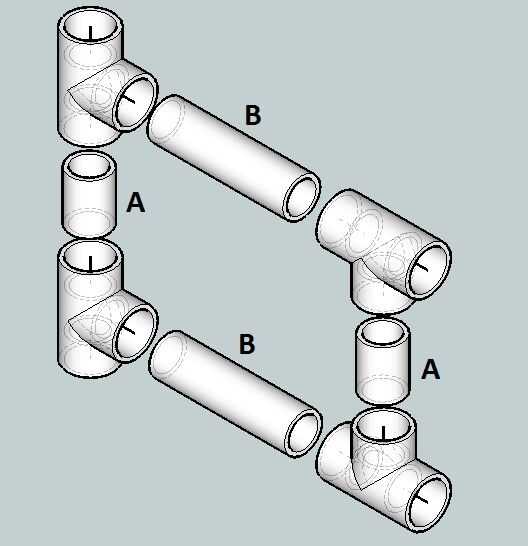

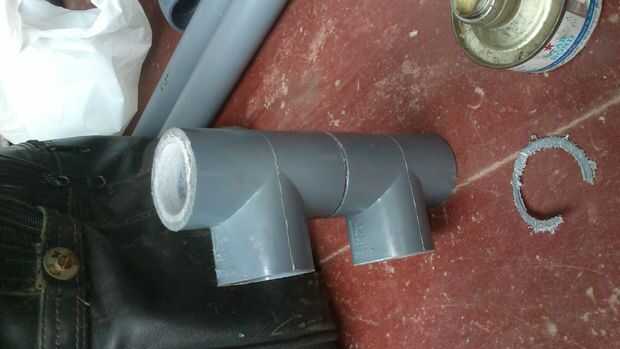

Contiene 4 T, dos pegados verticalmente y horizontalmente con tubos de Ados.

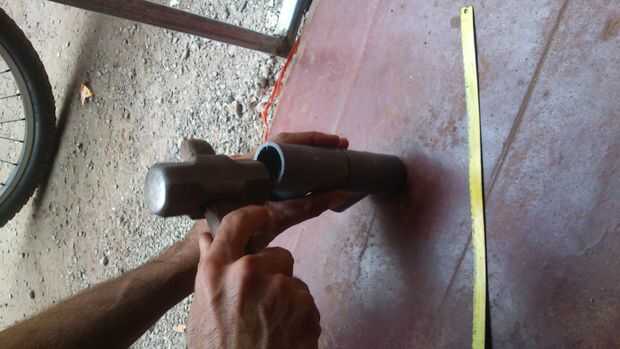

La longitud de la tubería A es apenas suficientemente grande como para pegar los dos T para que toquen entre sí.

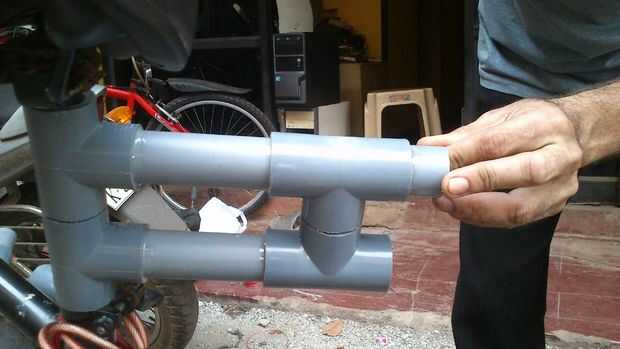

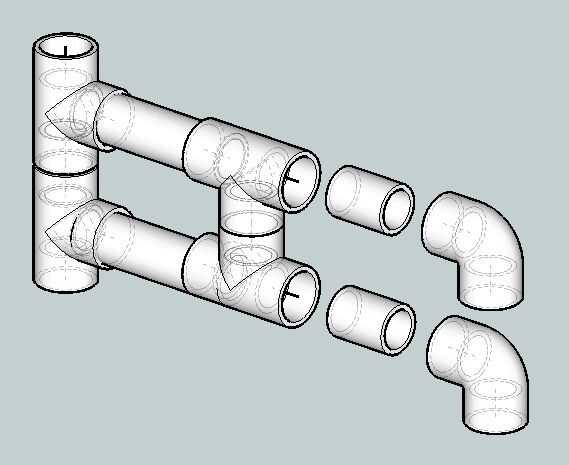

Tanto estas piezas se conectan juntos utilizando Tubería de B como se muestra en la figura.

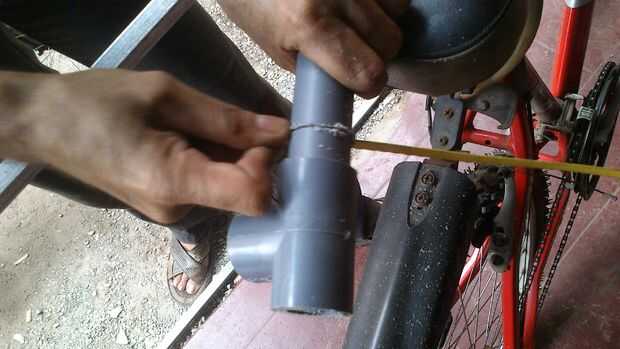

La longitud de la Tubería de B es la longitud entre el marco y la punta del pedal tomada paralela al suelo de modo que la rejilla borra el pedal mientras voy en bicicleta. Dar margen para un poco de flexión / bamboleo

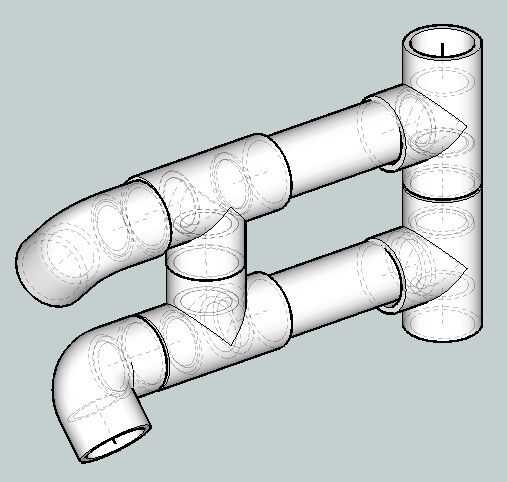

Al final de esto se pegan dos curvas de 90 grados semejantemente con tubo A. Las curvas están alineadas aproximadamente 45 grados a ambos lados de la vertical.

Esta es la última pieza que se pega en esta etapa. Resto de las piezas se pegan después de todas las piezas equipadas correctamente.
