Paso 1:
Con 9 voltios dc proporcionada por wallwart o batería de que un proyecto se puede suministrar entre 1.25-8 voltios dc mediante la conexión de 2 puestos con pinzas o hilo desnudo. Un palanca es incluido para encendido/apagado y un led cuando se enciende una perilla moleteada para ajuste de voltaje. Todos los cables eléctricos y componentes con seguridad dentro de una lata Altoids.

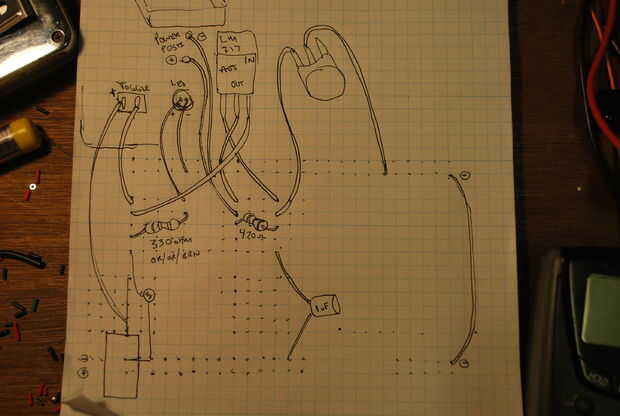

Después de que hace quién sabe cuántos dibujos tratando de encajar este circuito en la lata me encontré con colocación en papel cuadriculado que me permitida ver a donde va todo muy fácilmente. Sólo he dibujado enuf para obtener lo esencial de él. Es una placa normal después de todo con doble potencia rieles superior e inferior (tho he utilizado el carril negativo) y 2 sólidas filas de 5 agujeros de alta cada.

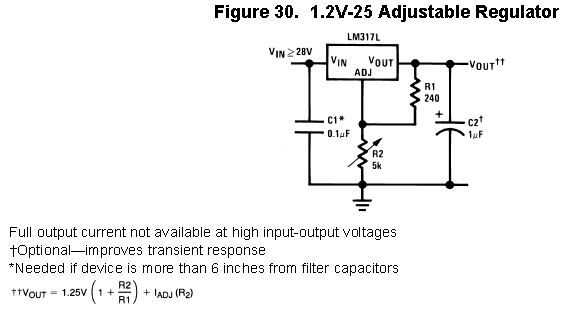

Figura 30
Es Texas Instruments hoja de datos. Encontrarás un casi idéntico esquema cuando googleando Nat Semiconductor, Fairchild, et al. Esta es la base de mi diseño. Tenga en cuenta la resistencia R1 aquí es de 240 ohmios, he reemplazado con un 470 ohm por una razón que ahora he olvidado pero recuerdo leer en algún lugar este valor debe ser 100-500 ohm.

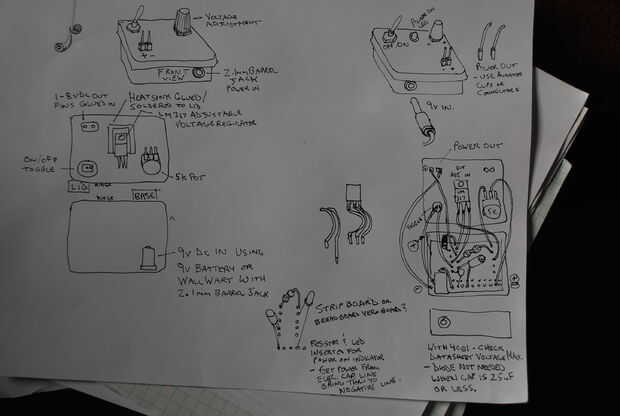

La imagen 3 es una página de mis notas de diseño, mostrando las etapas finales de Cómo llegué a esta configuración particular. Realmente llevo en esto por más de un año, apagado y encendido, con el proyecto que sólo se reúnen durante este último mes.
