Introducción:
Somos dos estudiantes en nuestro segundo año de un programa de licenciatura en desarrollo de Software.

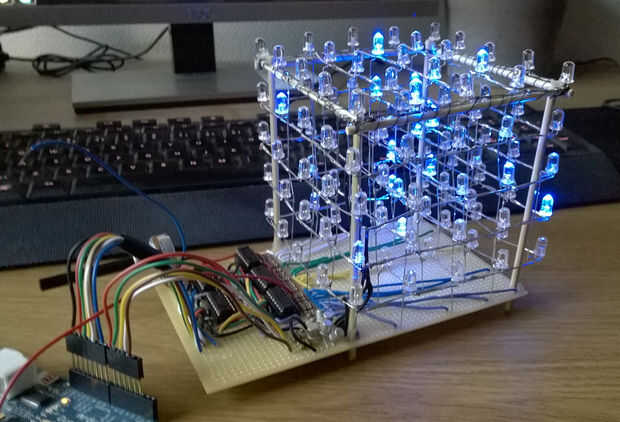

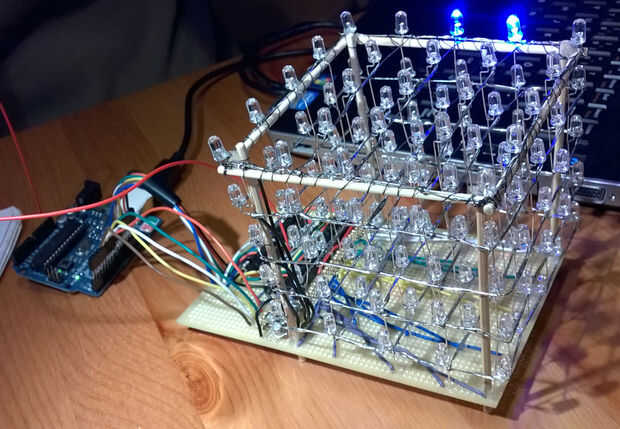

Esta es una pequeña guía sobre cómo hacer un 5 x 5 x 5 cubo del LED.
El propósito del proyecto fue aprender algunos conceptos básicos sobre cómo trabajar con Arduino. Este proyecto fue el primero que nos permite trabajar con cualquier tipo de hardware (excepto ordenadores).
El proyecto fue realizado en menos de 10 días debido a una pequeña línea de tiempo. Nuestro enfoque ha sido en el código y levantarse el cubo y funcionando. Nos hemos centrado muy poco en el diseño del cubo.
Paso uno, investigación:
Pregunta: ¿Cómo nos hacen un cubo con 125 diodos y controlar con sólo los pines de Arduino?
La respuesta que surgió estaba usando multiplexación!
Aquí está una buena explicación de multiplexación: (los credos no son mios)
¿Qué más?
Ahora sabemos de la multiplexación, pero ¿qué tal saber que componentes utilizar?
Se realizaron búsquedas en la Webb para encontrar respuestas a la! Hay muchas guías y muchos foros que le ayudarán con esto.
Encontramos la lista de elementos, estos son los elementos que utilizamos:
- 125 diodos (no usamos desactivado, debe usar desactivados para que sea más fácil ver los diodos individuales)
- 30 resistencias (150-250 Ohm)
- 5 transistores (NPN BC182LA a-92) 5 decodificadores (74HC238N, usted puede conseguir los titulares para los decodificadores, que hicimos)
- Iniciales (materiales de tablero, cables y soldadura)
Cuando se realizó el proyecto utilizamos un potenciómetro. Como hemos utilizado para obtener los valores de un componente físico para controlar los diodos, puede omitir esta parte.
Vivimos en Suecia, todos los materiales que necesarios que se encontraban en electrokit.com, compramos algunos artículos a partir de ahí y algunos de Kjell & Company.
Precio total tiene alrededor de 350kr, aunque compramos todos los materiales de soldadura y un potenciómetro. Usted podría pagar menos!
