LittleBits Arduino como programador ATtiny (3 / 3 paso)

Paso 3: Blink

1) en blink.ino, el cambio

int led = 13;

Para

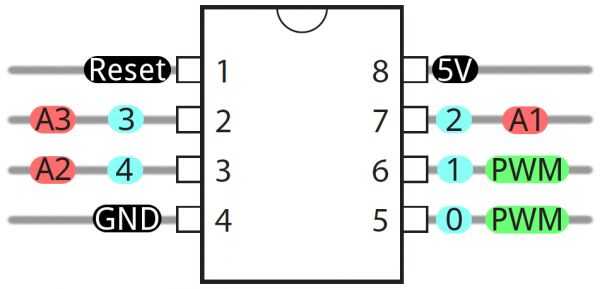

led int = 0; Se trata de la parte inferior derecha del pin en el ATtiny85.

2) burn Bootloader: vuelva a conectar la energía al módulo Arduino littleBits. Seleccione Herramientas > Junta Directiva > ATTiny85 @ 8MHz y luego quemar el bootloader seleccionando Herramientas > grabar Bootloader. Si se obtienen errores un par que dicen "PAGEL" en ellos, eso es aceptable. Usted sólo necesita hacer esto una vez por chip, así pase al paso 3 Si ya hiciste este paso en una carga anterior.

3) Seleccione el "ATtiny85 (int reloj de 8 MHz)" en herramientas > Board y seleccione "Arduino como ISP (Leonardo)" en herramientas > Programador / / me gusta 8 MHz; Creo que depende de qué programa de esperar poner en su ficha.

4) vuelva a conectar la energía al módulo Arduino littleBits, compilar y ejecutar blink.ino. Si tienes avrdude fuera de errores de sincronización, compruebe sus conexiones de cables de puente y el puerto COM. Si tienes unos errores PAGEL, probablemente significa que éxito!

5) impedir que los cables de puente VCC y GND littleBits Arduino, pero quitar el resto. Lo ATtiny será propulsado por el Arduino por ahora. Conecte un led con un resistor de pin 0 (el eje derecho inferior) sobre el ATtiny a GND. El led debe parpadear. Ahora ha demostrado usted puede programar su chip ATtiny con littleBits Arduino. ¿Lo que se programa para hacer a continuación?
