Paso 4: Corte el modelo
Ahora tienes un buen modelo 3d, pero todavía necesita poder imprimirlo! Mientras que la mayoría de tutoriales y herramientas en lithophanes sólo mostrarte cómo generar el archivo STL, rara vez se encuentra uno que explica como cortar el modelo.
Aquí hay algunas cosas muy importantes a tener en cuenta cuando el modelo de corte:
- Debe establecer el relleno al 100% rectilíneo en ángulo de 30°
- Se debe utilizar la menor altura de la capa que la impresora es compatible
- Usted debe imprimir como poco a poco como usted puede
- Utilizar parámetros de corte adecuados para una Litofania
- No escala el modelo de
- Elegir el derecho de cortar el programa!
En primer lugar, usted tiene que fijar el relleno al 100%. La mayoría de mis primeras impresiones tenían mi relleno de 20% por defecto en ellos y nunca veía bien hasta que me di cuenta que algunas porciones de la impresión tenían un panal dentro de ellos. También ayudará a evitar caída de filamento en el relleno de secciones pequeñas que puede estropear completamente la impresión. Sugiero utilizar un relleno rectilíneo a 30 ° o 35°.
La menor altura de la capa usas, mejor será la resolución de impresión. También permitirá determinar cuántos tonos de gris tu impresión se tendrá. Para un parámetro de 2 mm Z, a la altura de capa de 0,1 mm, que es 20 tonos de gris que es un número bastante aceptable. Si utiliza un parámetro Z de 5 mm sin embargo, puede que desee aumentar su altura de la capa 0,2 mm, para evitar un tiempo innecesariamente largo impresión. Para la impresión de Koala, voy a utilizar un 3 mm Z, para que podamos tener más tonos de gris en piel de koala.
La mayoría de la impresión será muy detallada con extrusión muy poco y causará una enorme cantidad de retractaciones. Para evitar manchas de filamento por todo el lugar, o atasco su extrusora debido a un exceso de tiraje rápido, es mejor ralentizar la velocidad de impresión tanto como usted puede. Más lento es el más refinaron de la impresión de calidad.
4 º he mencionado se trata de "Uso corte parámetros adecuados para una Litofania". Sé no es muy específica, pero simplemente usar tu sentido común y pasar la mayor parte de sus opciones de corte. Por ejemplo, en Slic3r, hay una opción para saltar relleno cada capas X, que deshabilite en Cura, hay una opción para cuánto overlay el relleno con los perímetros, se debe establecer en 0 porque no desea la superposición para oscurecer la parte de la imagen, y no se preocupa por la rigidez de la parte impresa ya que no se utiliza en un sistema mecánico.
Si quieres el modelo de la escala, volver al paso anterior y cambia el valor de la aplicación de Lithophanes en vez de escalar el modelo en su programa de corte, así, no perderá cualquier resolución en su impresión.

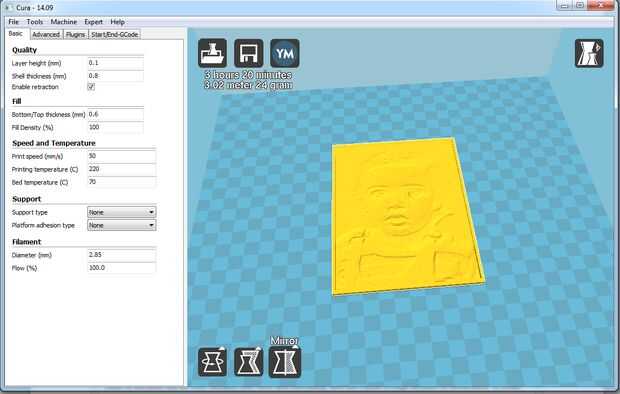

Por último, y una cosa muy importante es elegir el derecho de cortar el programa. Normalmente utilizo Slic3r para todo, pero en el caso de Lithophanes, tengo que usar Cura porque es mucho más rápida de los modelos de la rebanada. He utilizado Slic3r para cortar una Litofania de Faro de 50x37mm y tardó unos 30 minutos en un Core i7, mientras que tarda menos de 1 minuto para corte en Cura. Para el koala 100x75mm, Cura lo rebana en unos 2 minutos mientras Slic3r más de 5 horas a rodaja 35% entonces simplemente lo dejé. Para mi foto de bebé de 100x130mm, tomó unos 45 minutos a slice en Slic3r mientras que tardó 1 minuto en Cura. Como se puede ver, la diferencia en velocidad es enorme, pero todavía prefiero usar Slic3r cuando es posible, dependerá del tamaño y sobre todo en el nivel de detalle de cada Litofania. Si hay un montón de espigas (detalles), como la imagen de Koala por ejemplo, será mucho más difícil para cortar que una imagen con áreas más uniforme.
También tenga en cuenta que cuando uso Cura a cortar el mismo koala 100x75mm utilizando 1000 píxeles de resolución, Cura simplemente no cortar nada, el CuraEngine se bloquea o cancela la operación de corte después de unos segundos, pero Slic3r no tenía problemas con él (aunque pudo haber tomado días a lo de la rebanada). Esa es otra razón por qué utilice solamente 1000 píxeles si realmente lo necesita porque podría utilizar Slic3r y dejarlo durante la noche de corte.
