'Lite' juego-consola de frambuesa Pi Nin10do (9 / 14 paso)

Paso 9: Retire el puerto MICRO USB de la Pi y attachthe Pi en el caso

Para que el diseño ser tan limpio como sea posible usaremos el original compuesto HDMI y SD ranura para tarjetas en el Pi.
Por desgracia el micro puerto USB sobresale un poco demasiado lejos así que para el Pi se siente muy bien contra las paredes que tenemos que quitar el puerto Micro USB.

No se soldar o utilizar una pistola de calor pero en su lugar:

La mejor solución es usar alicates de corte y ajustar cuidadosamente el puerto Micro USB del pcb.

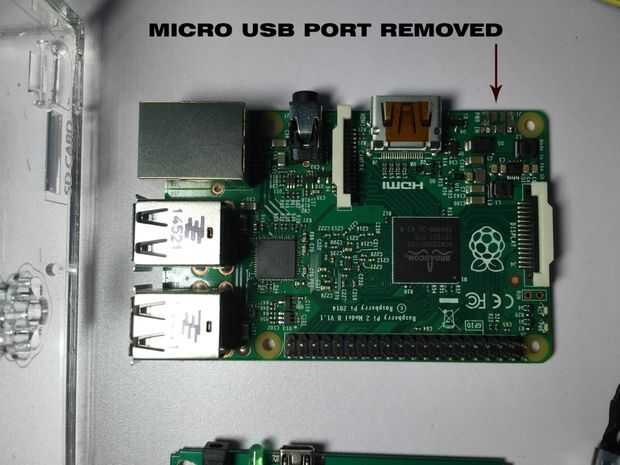

Si lo hiciste correctamente su Pi se verá como pic uno.

Nota: puede usar su Pi para otros proyectos. Simplemente energía a través de los pines GPIO (como estamos haciendo en este proyecto) o alimentación de 5v a través de la B USB puertos. :-D

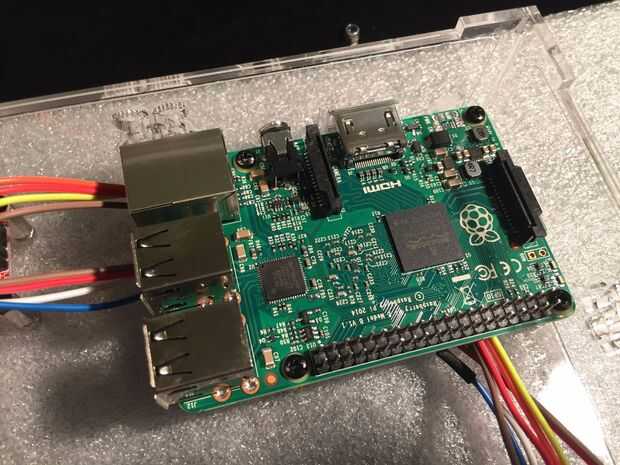

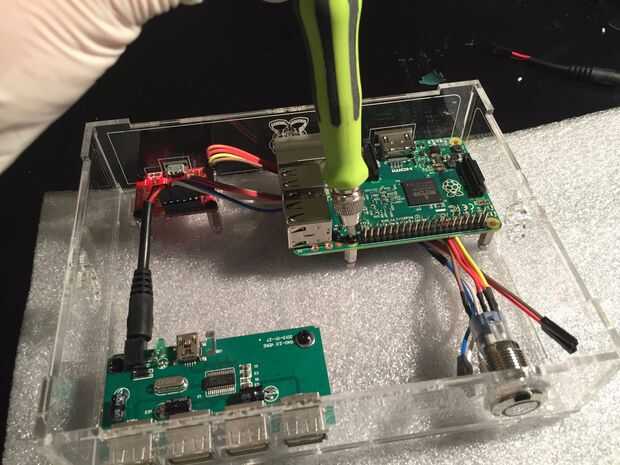

Fije el Pi del stand-off 4 M2, 5 tornillos

------

Pregunta de usuario: ¿Por qué necesito sacar el puerto USB y no sólo diseñar una abertura en la caja???!! ¿Por qué?

Muy fácil: el Nin10do 'morirá' Si inserta accidentalmente 5v en la Pi y insertar 5v en el tablero de ATX-RASPI.
Tener dos los mismos orificios de entrada de micro usb en la parte posteriora es 'buscando problemas'. Por supuesto fácilmente puedo cambiar el diseño y poner una pegatina de aviso de algún tipo sobre el agujero, pero esto no se ve bien. He encontrado que la eliminación del puerto USB es la solución mejor, más segura y más profesional.

-------
