LiPo a adaptador MicroUSB

en previsión de mi Pi frambuesa llegar he creado una LiPo (litio polímero) al adaptador de Micro USB. Este adaptador convierte la energía de una LiPo 2s-4s a un 5v regular. Esto entonces se genera a través de un Micro USB para conectarse a una placa Raspberry Pi. Va a utilizar esto para alimentar el Pi cuando lo uso como una estación de tierra para mi Arducopter (que será un nuevo Instructable).

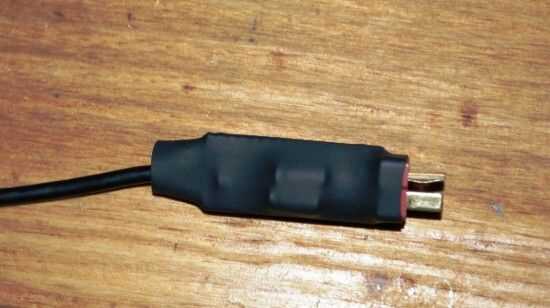

Lamentablemente debido a la frustración de mi PCB grabado intentos fracasando me olvidé de tomar fotos construir. Sólo tomé unos pocos una vez terminado, que será suficiente. Espero que todos ustedes pueden averiguar cómo todo encaja de los diagramas y fotos. He intentado mi mejor explicar lo que hice.

Por favor me avisan si hay algo confuso te.
