Paso 1:
Desde que tuve un taladro inalámbrico de 18V viejo, no trabajan, Hitachi, con un trabajo rápido-cargador y pilas buenas, decidí convertirla en una linterna extra brillante / de la antorcha. La gran ventaja de este sistema es que usted simplemente pop hacia fuera la batería descargada y clip en un paquete completamente cargado, pistola estilo revista. Las baterías de Li-Ion de Hitachi son ligeros y confiables y adaptan también a mis otras herramientas sin cuerda. Sin embargo, esta idea debería funcionar con cualquier tipo de herramienta sin cuerda, o hacer como el voltaje de la batería es mayor que la del LED utilizado. Paquetes de tensión inferior incluso podrían utilizarse con un convertidor de impulso de voltaje simple para aumentar la tensión de la batería a la requerida por el elegido LED. Tenía algunos 12V 10W LED, así que usé uno de esos.

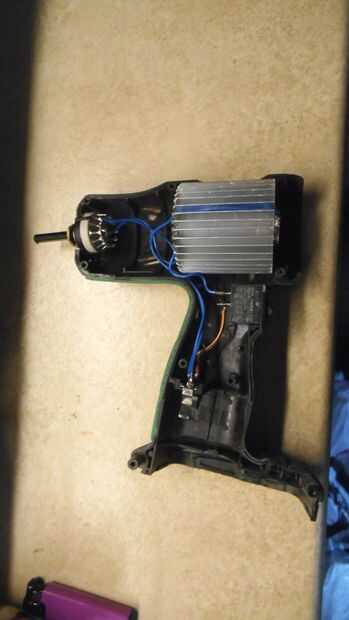

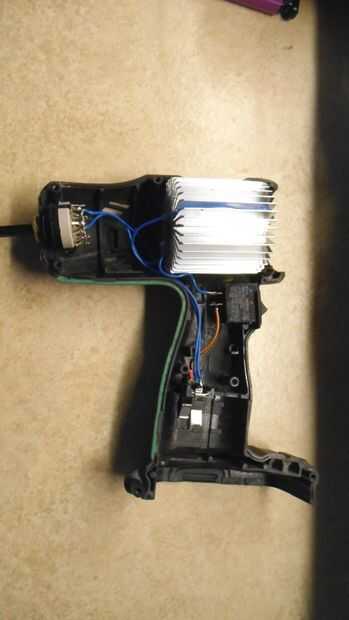

Simplemente quité las 'entrañas' del taladro y reemplazado con el LED montado en un disipador térmico de aletas, además de un encendido/apagado interruptor de voltaje regulador y control de brillo. Porque las baterías son 18V, y el LED utiliza requiere un máximo de 12V, se necesitaba algún tipo de regulador de voltaje, así que decidí hacerla ajustable, proporcionando así un método de ajuste de la salida de luz. Ya que tengo cargas en acción, utilicé un regulador lineal LM317T con un selector de seis posiciones y algunas resistencias fijas para regular el voltaje. Pienso montar el regulador en el extremo opuesto del disipador de calor del LED con un pequeño tornillo de máquina. Aislamiento no era necesario porque el LED está aislado de la base del disipador de calor. El circuito es muy simple, como son las resistencias requeridas y se encuentra en: reuk.co.uk/LM317-Voltage-Calculator.htm fácilmente podía han utilizado un potenciómetro / variable resistencia para ajustar la salida del regulador, pero la ' primera ley de aficiones es usar lo que tienes disponible gratis.'

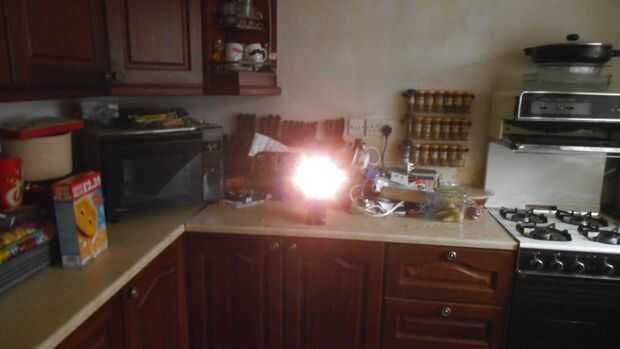

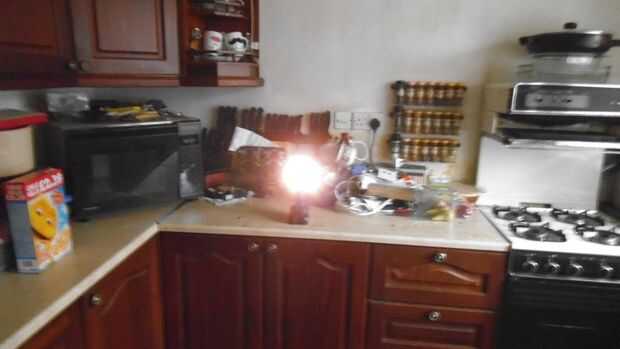

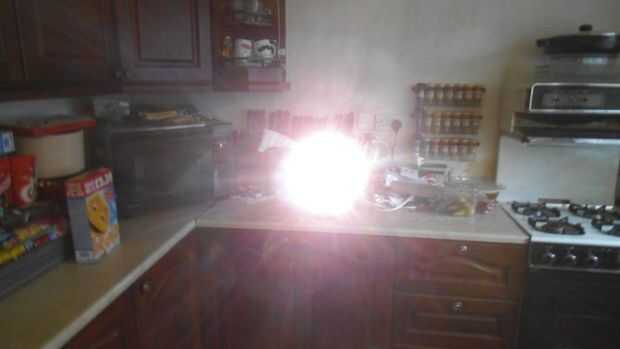

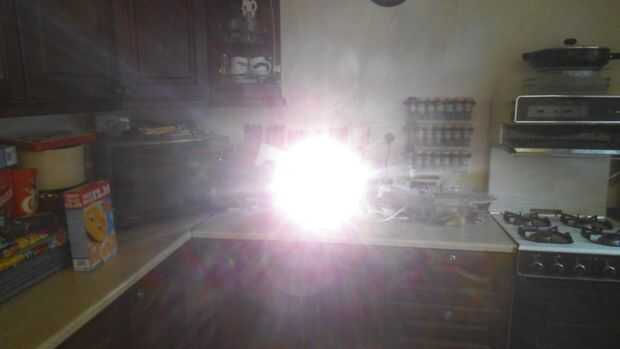

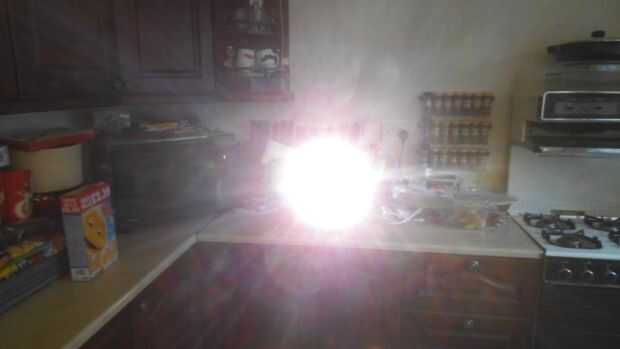

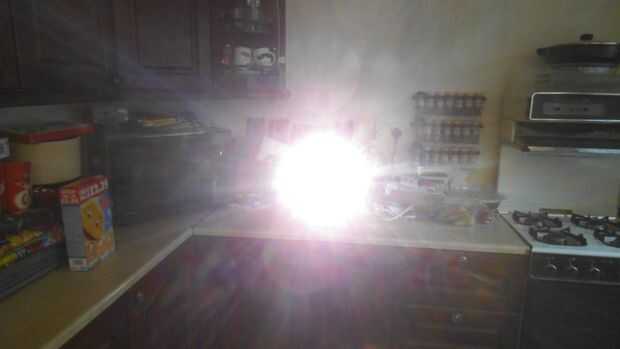

Durante la prueba, probé varios voltajes de la impulsión y le gustaba la progresión desde el umbral en 7V a la salida máxima en pasos de 1V. La posición más baja de 7V da un bajo pero salida utilizable que durará por muchas horas y 12V da salida máxima, equivalente a que una lámpara halógena de 100W y tendrá una duración de unos 45 minutos. He utilizado 240R para R1 y esta tabla muestra tensión, valor de R2, LED actuales y aproximada de la batería en carga completa con el 1, 500mAh paquetes usar:-
7V - 1, 100Ω - 66mA - 23 horas
8V - 1, 300Ω - 110mA - 14 horas
9V - 1, 500Ω - 500mA - 3 horas
10 v - 1, 700Ω - 1, 350mA - 1,1 horas
11V - 1, 900Ω - 2, 250mA - 0,7 horas
12V - 2, 100Ω - 2, 500mA - 0,6 horas
Aunque anunciado como un 9 a 12V LED, la máxima corriente nominal de 1050mA se alcanza a acerca de 10V, por lo que nada más de esto introduce el nueve chips de LED incluidos en el paquete. La mayoría de la corriente adicional se convierte al calor y pierde. Por lo tanto, tienden a no utilizar la configuración de 11V y 12V durante más de unos minutos. En la práctica, rara vez es necesario utilizar la potencia de todos modos.
Inicialmente, la salida de luz era muy brillante y muy amplia, pero no había Haz definido, así que decidí montar una lente al frente. La lente plano convexo de 50mm cristal y colimador que encontré en eBay, que también protege la parte delantera del LED, encaja perfectamente en la abertura frontal de la carcasa del Hitach, se sostiene en lugar con un 'anillo' de 5mm de diámetro flexible de PVC. Esto da una viga muy mejorada, y el peso de la lente de vidrio mejora el equilibrio de la herramienta. (Quitar el mandril había hecho algo tail-heavy.)
Debería ir nunca la batería plana durante un trabajo, simplemente cambiarlo para un paquete completamente cargado, como con herramientas sin cuerda normales. El disipador de calor es un poco caliente, puesto que el regulador de las gotas 6V 2, 000mA a máxima potencia, que es 12W, pero los orificios de ventilación original en caso de mantienen refrigerado por convección. La ventaja principal de usar la batería original del taladro es que el cargador rápido carga los paquetes en menos tiempo del que se necesita para aplanar sin exceso de carga y el circuito de protección incorporado significa que no pueden ser demasiado descargadas.
Esta es la mejor antorcha de pilas / flashight nunca he utilizado, sin que ninguno de la complejidad de la construcción de viviendas personalizadas con ventiladores y baterías caseras. La conveniencia de utilizar un caso robusto confeccionado y cartucho batería sistema de carga, intercambiable con mis otras herramientas eléctricas inalámbricas, es grande, y 30 minutos tiempo de carga es un bono. Si mano, parado sobre su base o mintiendo en algún otro ángulo, siempre hay más que suficiente luz 'en el trabajo.' También he encontrado a ser un reemplazo superior para el viejo plomo 6V potencia millones lumínica halógeno 1 supuesto ' focos para uso al aire libre.
Desde la construcción inicial, he hecho algunas mejoras:-
Reemplacé el LM317T lineal derrochador con un regulador de voltaje conmutada barato, sólo cuesta alrededor de £1, incluyendo entrega gratis: www.banggood.com/Mini-DC-DC-Converter-Step-Down-Module-Adjustable-Power-Supply-p-920327.html) (un muy útil poco 1A + buck regulador de un 15 x 20 mm PCB.) Esto requirió las resistencias de ajuste de tensión para cambiarse, pero el aumento de la eficiencia de este regulador ha ampliado el tiempo de ejecución de una batería en un 30%.
Puesto que los voltajes más altos eran algo demasiado de conducción el LED, yo ahora he limitado la tensión máxima a 10.5V, que asegura una vida larga y eficiente, estando todavía la antorcha más brillantes y más útil de la batería / linterna siempre he utilizado. Todo el mundo que ha visto esto en acción está esperando una de sus herramientas sin cuerda a 'morir' para que puedan tener, demasiado...
Todavía prefiero un diámetro más grande, el perfil más plano, perilla de ajuste de brillo, cuando puedo encontrar una parte adecuada, puesto que sería más en mantenimiento con el taladro de vivienda y más fácil de ajustar y usar guantes.
