Linterna de LED de sensor (9v, con video detector de luz / oscuridad) (2 / 4 paso)

Paso 2: Paso 2: montar las piezas

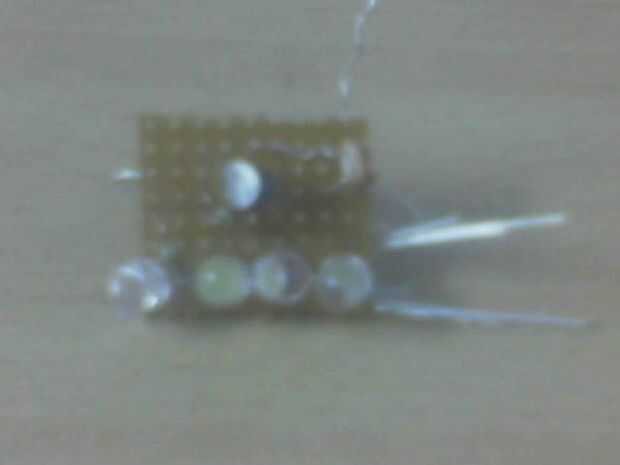

1. montar los cuatro LEDs en el smail pcb con el lado positivo, como se muestra.

2. soldar las patas positivas juntas y las piernas negativas como uno (en paralelo), como se muestra.

3. ahora Conecte la pata positiva de 4 leds para el resistor de 100 ohm. Conecte el extremo suelto de este resistor de 100 ohm a la resistencia de 10 k. el extremo flojo / restantes de la resistencia de 10 k debe conectarse a la pata central del Transistor NPN.

4. Conecte la pata negativa del led al colector del npn (pierna izquierda del transistor NPN, con la parte redondeada hacia usted), como se muestra

5. ahora Conecte el LDR a la pata del centro y la pierna derecha de lo NPN.

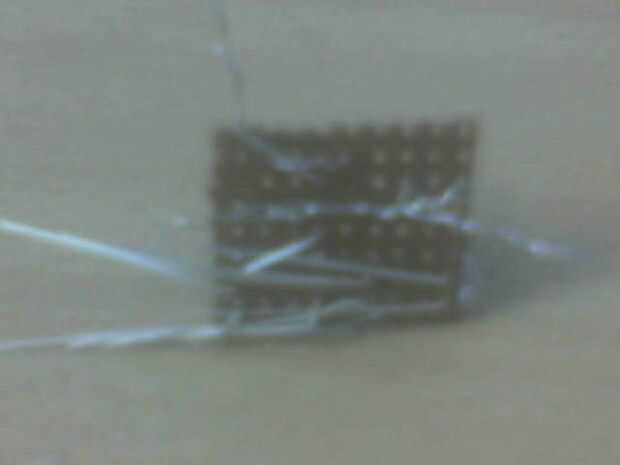

Comprobar: (ver las dos fotos)

Dos pares de cables del montaje final deben acostumbrarse como el positivo y el lado negativo:

-un par de la ldr y la pierna derecha de npn, que va al negativo de la batería (o cable rojo de la tapa)

-de la pata positiva de la led alongwith el resistor de 100 ohm. Esto es positivo y debe ir al positivo de la batería de 9v, a través del cable de la tapa negra.
