Linterna de LED de 5 dólar (3 / 4 paso)

Paso 3: Montaje Final

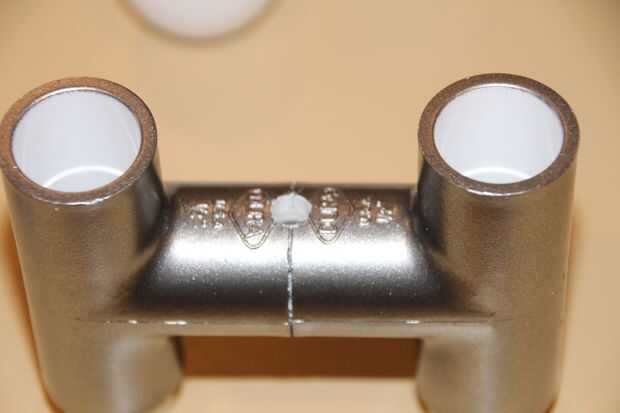

Perfore un orificio de 1/4" donde se conecta los dos inferiores"T". Asegúrese de que el conector 1-1/4" tubo está instalado, que desea perforar también.

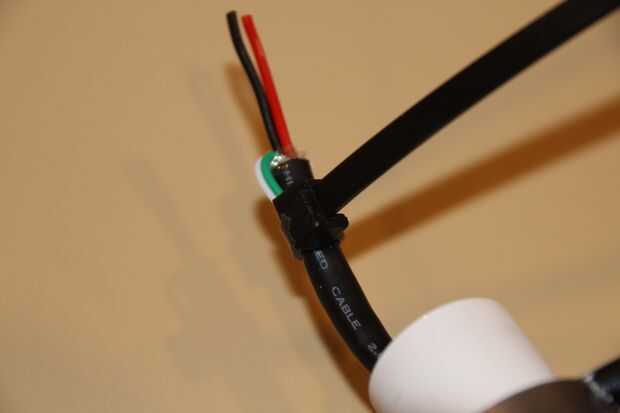

Preparación del cable USB por cortar el tipo sin un final y striping la vaina externa sobre un 1-1/2" con cuidado quitar el escudo trenza y papel para exponer los cables internos 4. Deben tener conductores de rojos, negro, verdes y blancos. El rojo es positivo 5V y el negro es negativo 5V. Verde y blanco son las conexiones de datos y no se utilizará. Asegúrese de que no corta las conexiones de verdes y blanco a sí mismos, otros conductores o la trenza de tierra. Yo uso aTy-Rap para sostener los cables de datos fuera del camino y para proporcionar un alivio de tensión para que el cable USB no puede sacar de la linterna.

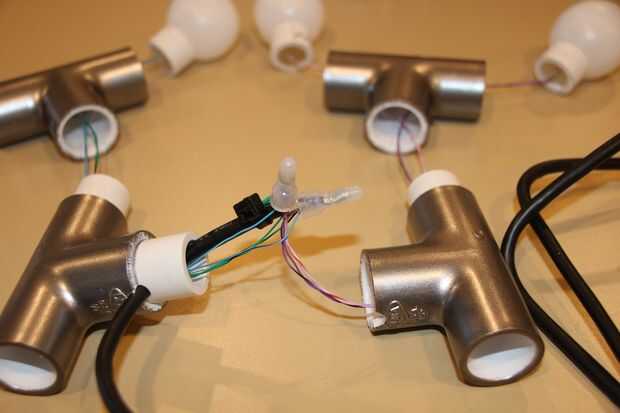

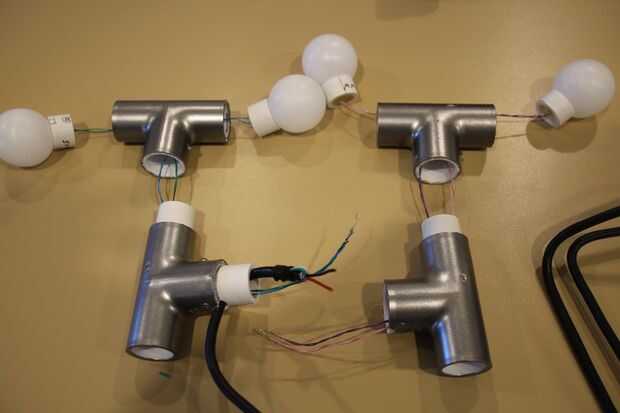

Diseño todas las piezas como se muestra. Pase los cables a través de los conectores "T". Tira todos los extremos del cable y conecte los cables positivo a los cables negativo al cable negro del USB y cable USB rojo. Soldar y aislar las conexiones.

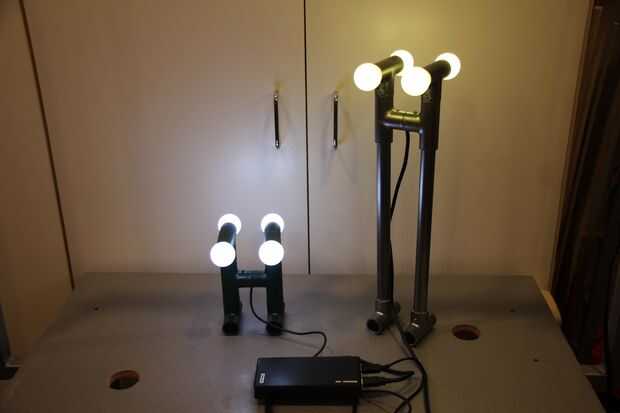

Suavemente empuje el exceso de cable en los conectores "T" y montar las piezas. Se puede utilizar pegamento si lo desea, pero no es realmente necesario. No presionar sobre el balón para el conjunto del LED. Utilice un trozo de madera como un palito que presione hacia abajo el anillo de montaje durante el trabajo de lado a lado para apoyarlo. Instalar las patas y pies y se hace!
