Paso 3: Pasar
Una de las llegadas de corto de LinkIt uno es que proporciona sólo 3.3v en sus pins digitales. Esto significa que no puede enchufar directamente en componentes que tengan más de 3, 3V ya que dañaría la Junta LinkIt uno. Así que un método alternativo es necesaria para lograrlo.
En este punto, me gustaría decirles acerca de relés y cómo funcionan y por qué su función las hace adecuadas utilizar en mi proyecto.
circuitstoday.com tiene una muy buena explicación en su página web para el funcionamiento de los relés de aquí. Aconsejaría ir allí y echar un vistazo.
Ahora que tienes una idea de lo que es un relé y cómo funciona, necesita saber que los relés vienen en diversas especificaciones.

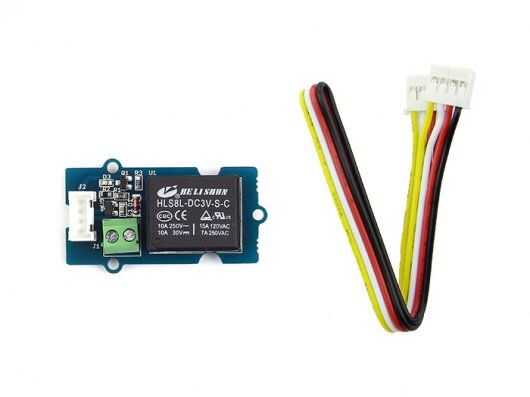

Por ejemplo, el relé de la arboleda de SeeedStudio, mostrada anteriormente, puede utilizarse con seguridad para controlar electrodomésticos que tengan un mínimo de corriente, por ejemplo una lámpara de 220v o LED. De su documentación y la impresión en el relé podemos ver que su capacidad de voltaje de pico es 250v a 10 amperios.

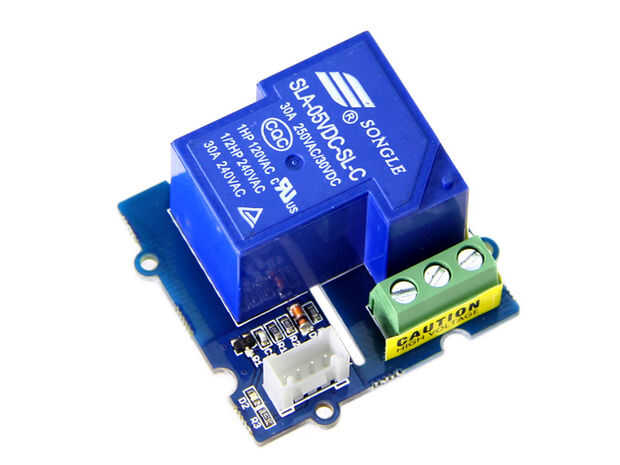

Arriba se muestra también otro relé. Éste es otra vez de SeeedStudio.
Es más grande en tamaño y también la corriente que puede manejar (aviso 30 amp impreso en él). Por lo tanto, puede utilizarse para controlar electrodomésticos que tienen mucho más actuales que el más pequeño relé mostrado arriba puede manejar, por ejemplo, motores. Pero no sólo se puede decir que porque el relé es grande por tamaño y proporciona más actual, usted puede usar para controlar un dispositivo específico, sin confirmar la corriente máxima, el relé y el aparato que desea controlar.
Para resumir, en la selección de relés para sus electrodomésticos, siempre es mejor utilizar un relé que puede manejar una cantidad mayor de corriente que el aparato para que usted permanezca en el lado seguro.
Comúnmente puede encontrar relés en los que el circuito de control (bobina) puede funcionar con 12v y el circuito de carga puede manejar corrientes más altas. Pero, normalmente, no es fácil encontrar relés en los que el circuito de control (bobina) funciona con 3.3v y el circuito de carga maneja una cantidad considerablemente grande de corriente, dicen lo suficiente como para controlar un AC. No he encontrado uno que tuve que encontrar un método alternativo.

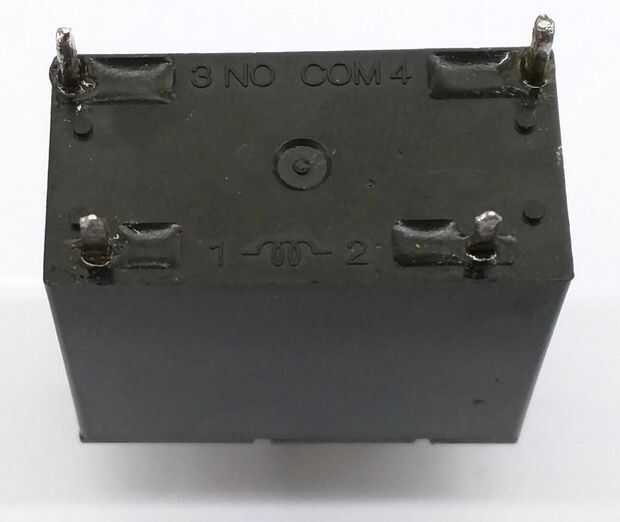

Puede manejar el relé encontré la bobina trabajado con 12 voltios y 20 amperios. Había salvado de un tablero principal de AC. Fue utilizado para encender el compresor de la CA y, por lo que esto debería ser suficiente. Imágenes de las se dan arriba.
Después de pensar sobre esto, tenía dos opciones:
- Utilizando dos relés. Un más pequeño uno (cuya bobina funciona con 3.3v) será utilizado para encender el relé grande (cuya bobina trabaja con 12v y la corriente es 20 amperios), que se conectará al acondicionador de aire. Imágenes arriba.

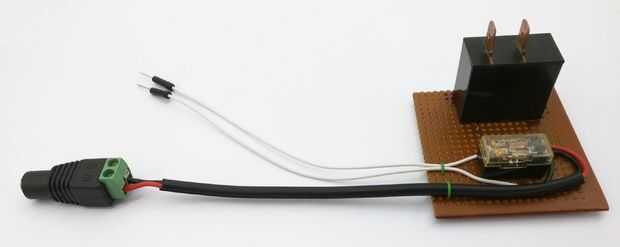

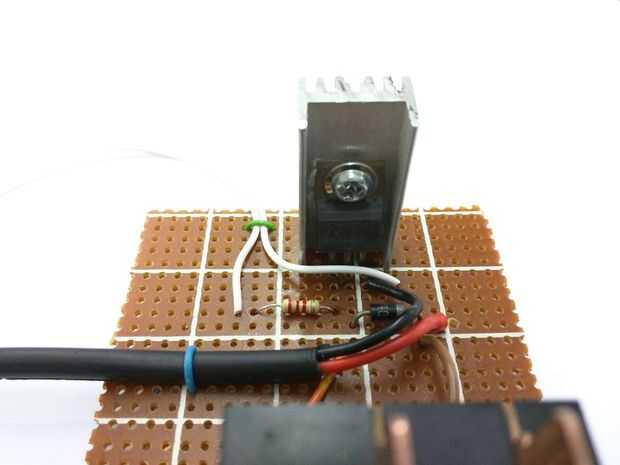

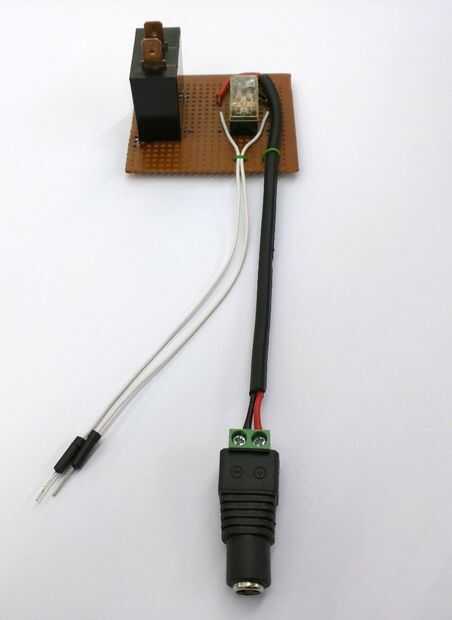

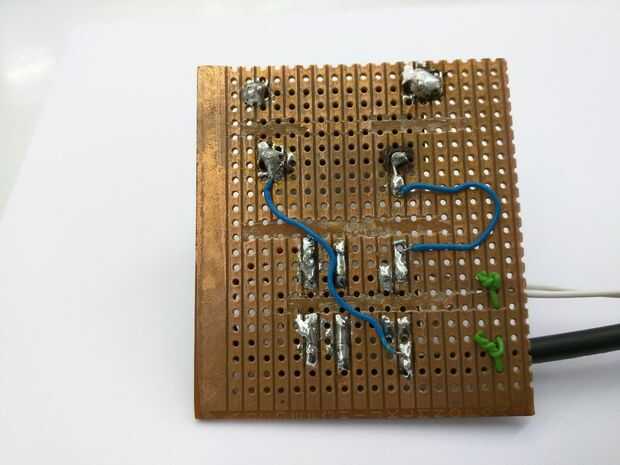

- Utilizando un circuito electrónico junto con el relé grande. El circuito electrónico es un transistor de conmutación de circuito que se utiliza en lugar del pequeño relé. Es fácil de construir y he descrito en detalle más adelante. Una vez más, se refieren a la imagen de arriba para obtener información sobre esto:
De las dos anteriores opciones, elegí la opción 2. Esto era porque el circuito de conmutación es muy fácil de construir y también tenía las piezas disponibles. Otra cosa es que los relés son considerablemente más lentos en comparación con los circuitos electrónicos.
Pero también puede utilizar la opción 1. o si logran encontrar un relé que funciona con 3.3v y puede manejar una gran cantidad de corriente, sólo puede conectar directamente. Eso depende de usted.
