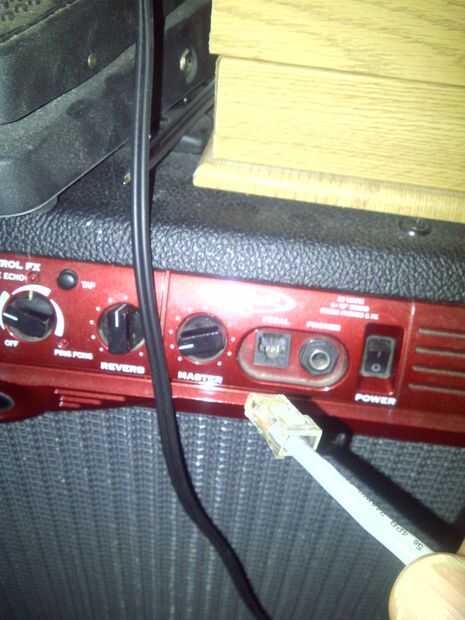

Si usted nota en el amplificador hay un conector de 8 pines similar a lo que en la red mundial llaman un conector RJ45.
También miré todo en Internet y no se pudo encontrar una respuesta a mi pregunta. ¿Cuál es el esquema para el interruptor de pie? Así que empecé a investigar qué es cada pin. Asumí desde la línea 6 es sobre todo digital, estoy lidiando con altos y bajos. es decir De uno y de cero.
Tengo mi multímetro digital y averiguado el voltaje en los pines diferentes a tierra.
Pin 1 tierra
Pin 2 + 5 VDC
PIN 3 + tierra
Pin 4 + 5 VDC
¿Pin 5 +.1? No es de tierra
PIN 6 + 5 VDC
PIN 7 + 5 VDC
Pin 8 + 5 VDC
Pin 5 parecía clase de extraño para mí, así que corto al pin 6. Para mi sorpresa el amplificador apaga todos los efectos. Incluyendo los LEDs, pero baja y he aquí que yo todavía obtener amplificación, pero sin efectos. Simplemente amplificación es todo lo que obtendría. Si corto al pin 6 a pin 5 otra vez, cambia hacia el efecto. Listo, obtener algún tipo de control con mi propio manipulado hacia arriba el interruptor de pie.
Pin 5 debe ser un disparador que es mi única deducción. He probado otras combinaciones como 7 y 1 parece restablecer el amplificador.
Quiere jugar con cortocircuito a los otros pines, pero los pines 5 y 6 parecen ser los más torcidos me di cuenta cuando el efecto es realmente útil con overdrive hay un pop ligero a veces cuando inicia, así que usted podría encontrar que cortocircuito pin 7 y 1 puede ser más útil en este caso, pero tienes que instalar dos interruptores.
Material necesario:
Jack RJ45 que estoy usando un Levington Jack de Home Depot. El paquete también viene con una herramienta para ponchar.
Algunos alambre 22 calibre para perforar hasta un gato. Lo desecho de cable de CAT5e.
Un suface montar caja al gato de casa. Este es el cuadro de Leviton para el gato que compré.
Parche red 8 pin cable en ambos lados. Tiene que ser una recta a través del cable.

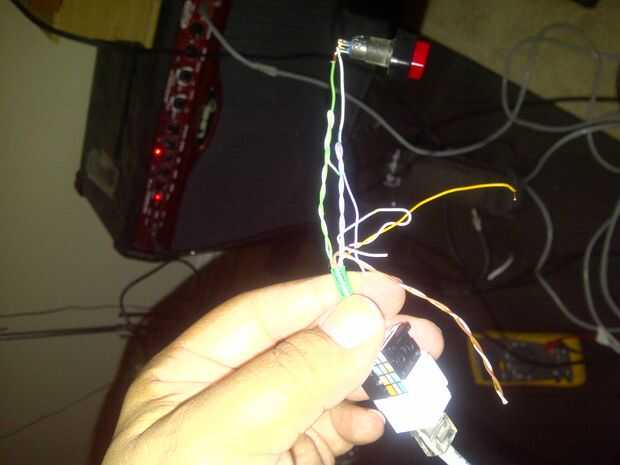

Un interruptor normalmente abierto para brindar un corto momentáneo para cambiar el efecto.
Soldadura para fijar el cable al interruptor.
Herramientas
Tijeras para alambre
Ponchadora de como el de la imagen
Soldadura de hierro
Taladro
3/8 broca para taladro en la caja de plástico.

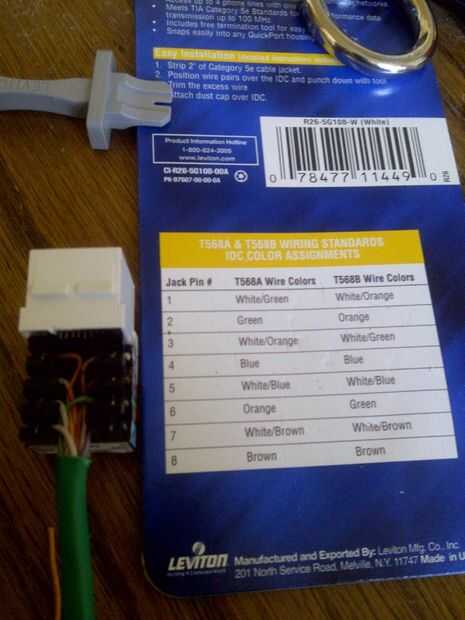

Al perforar abajo el cable en el jack seguí la T568B, que es el estándar que siguen la mayoría de las personas.
Elegí el color verde y blanco que son los pines 5 y 6 del gato.
Probablemente puede comprar todas las piezas por menos de $10.00. Usted puede derrochar en LED y un resistentes a la 330 ohmios para mostrar conectividad ya que estamos tratando con 5 voltios en el extremo del alambre, pero no es necesario.
Un simple hack!
Bien ahí lo tienen! Me avisas si encuentras algo más, o mejora a este hack.
Sé que probablemente estoy haciendo algo que LIne 6 probablemente diría que no se que hacer, pero a mi me funciono y ahora estoy disfrutando de mi amp más.
¡ Saludos!
No he podido conseguir el video para trabajar con el cargador, por lo que he publicado el video en you tube. El enlace es imbeded en el cuerpo de este instructible.
