Limpieza y mantenimiento a Webasto Air Top 2000 D (5 / 13 paso)

Paso 5: Retire el quemador Insert

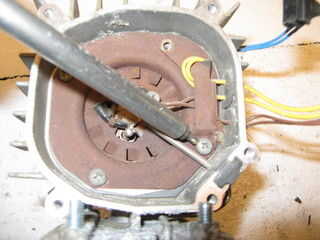

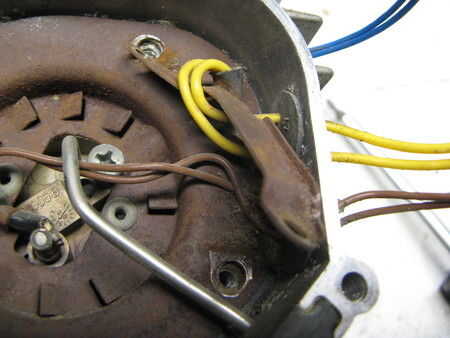

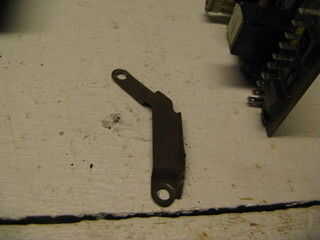

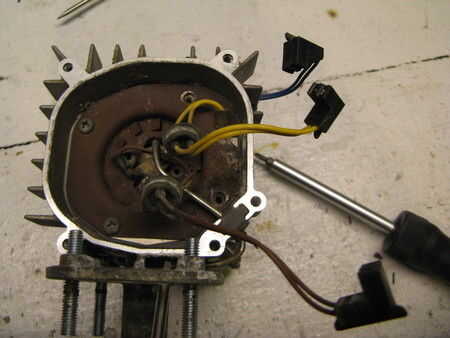

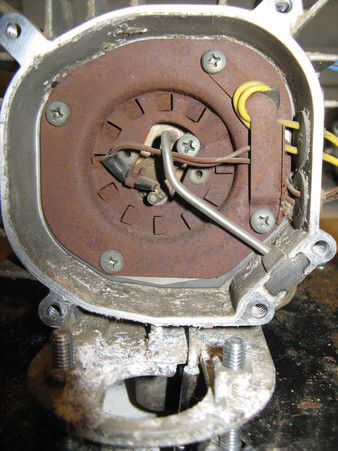

Inside the Heat Exchanger is the Burner Insert. Cuatro tornillos de mantener el quemador que inserte en su lugar. Los dos primeros tornillos que estoy quitando también garantizar el Spoiler. El alerón protege los cables para el Sensor de la llama y el enchufe de resplandor. Observe cómo los cables amarillos de la bujía se envuelven alrededor de lo Spoiler. También observe los cables marrón va detrás del tubo del metal combustible. Estos serán ambos mencionados otra vez. Ponga el Spoiler a un lado.

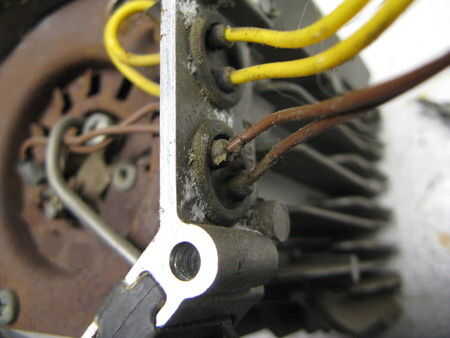

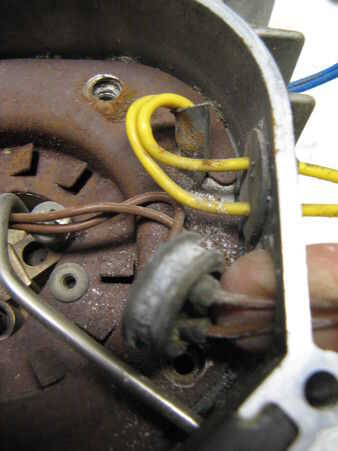

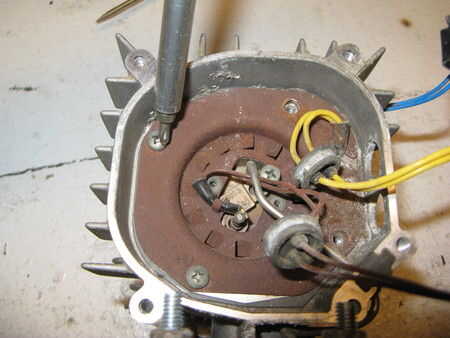

Los dos conjuntos de cables pasan por el lado del intercambiador de calor dentro de ojales de Cable. Empuje los ojales de Cable a través del lado del intercambiador de calor con mi dedo. No se necesitan herramientas. Después de empujar el pasacables a través de tirar el cable después de él. X conector en el extremo del alambre cabrá a través del orificio pasacables.

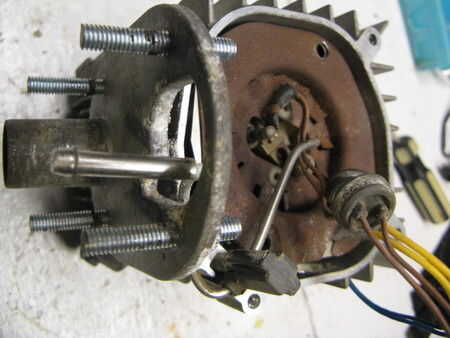

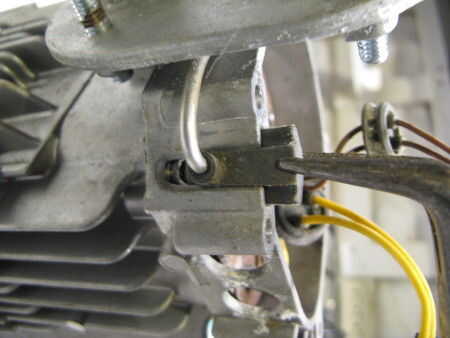

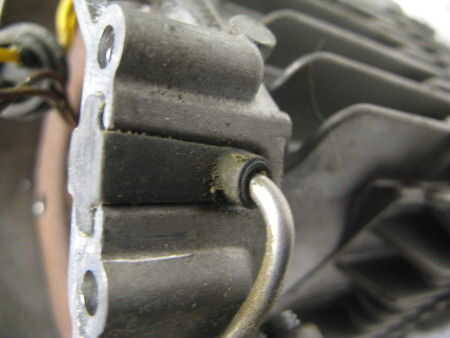

Retire los dos tornillos de fijación del quemador que inserte.  Después de quitar todos los tornillos el suplemento quemador está todavía sujeto por el tubo de combustible que pasa a través de un ojal rectangular.  Suavemente jale hacia arriba el ojal con un par de alicates de punta. Preste atención a la hornilla Inserte al hacerlo. El suplemento de la hornilla debe levantar junto con la arandela.

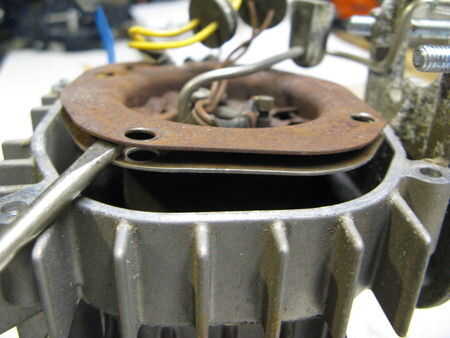

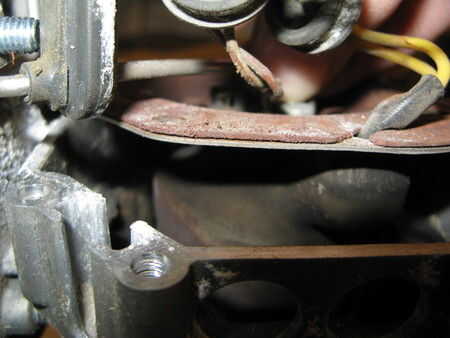

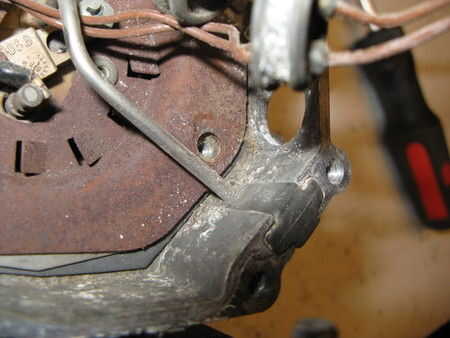

Puedes ver el el final de la entrada al tubo de combustible en la línea de combustible normalmente se adjunta. El suplemento quemador no puede plantearse cualquier más alto ya que el movimiento de ese tubo de combustible está limitada por la placa base oval. Mira a Ve el borde de la hornilla Inserte y está metida en el tubo de combustión. Utilice un destornillador para apalancar suavemente los apart.

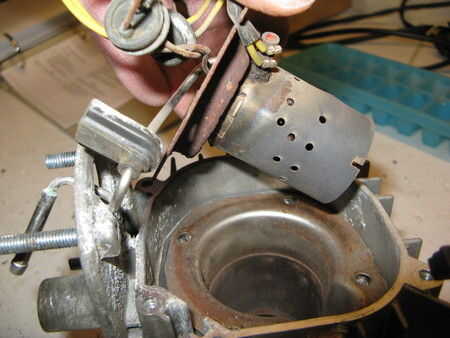

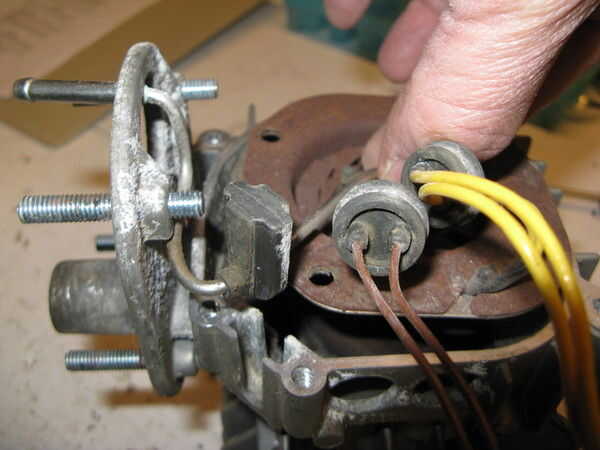

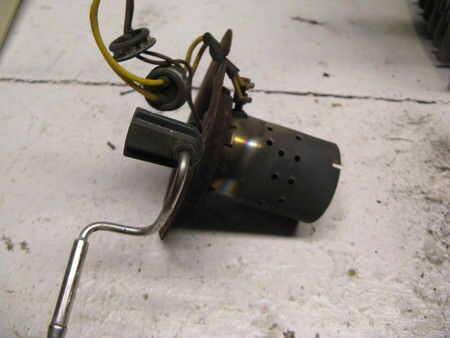

Una vez que el quemador que inserte se separa del tubo de combustión que la caída del tubo de combustión hacia el intercambiador de calor. El quemador Inserte ahora puede ser inclinado hacia arriba y afuera.
