Limitador de corriente de DC más simple del mundo (3 / 4 paso)

Paso 3: Empezar a construir

Nota: Lea cuidadosamente paso a paso. Leer todo paso beforce intente construir

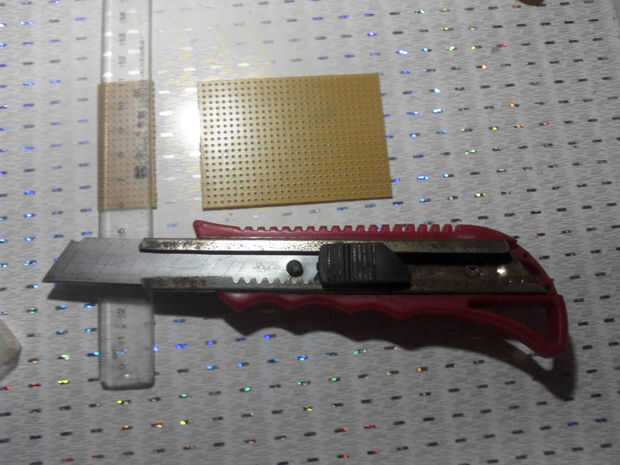

-Primero, se corta la placa perf su tamaño 2.5x5 cm

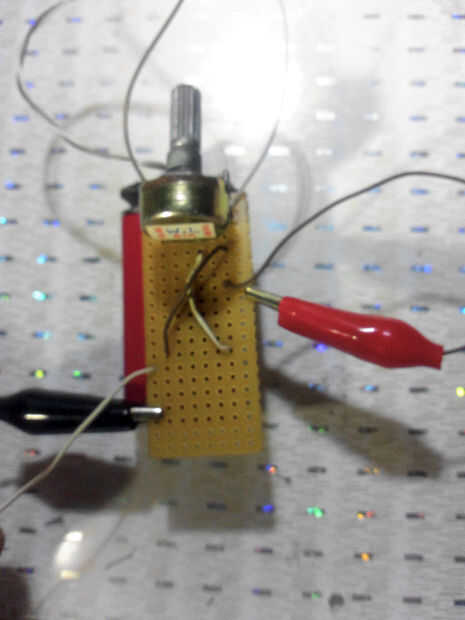

-Coloque el potenciómetro en una buena posición y doblar sus piernas

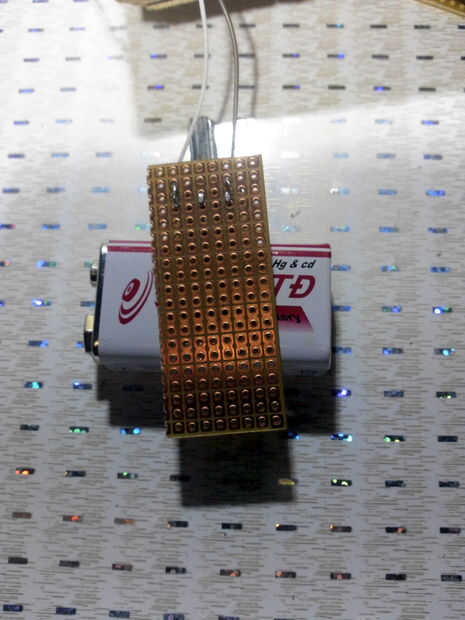

-Poner alambre de clip de la batería en pata 1 y 3 de los agujeros del potenciómetro entonces lo de la soldadura. Ver el color del cable. Queremos un voltaje más alto a la derecha tan positivo cable a pin 3 del potenciómetro

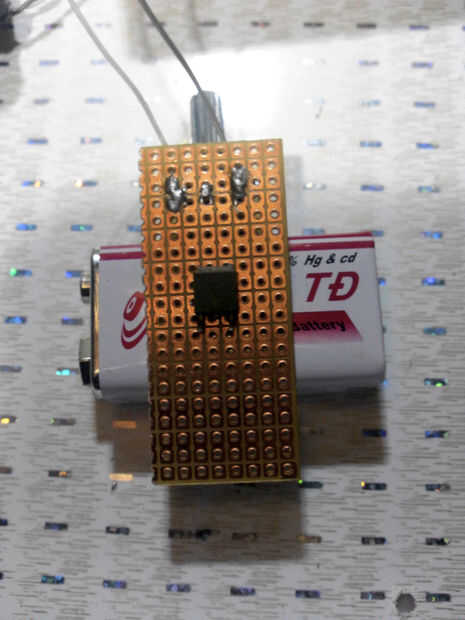

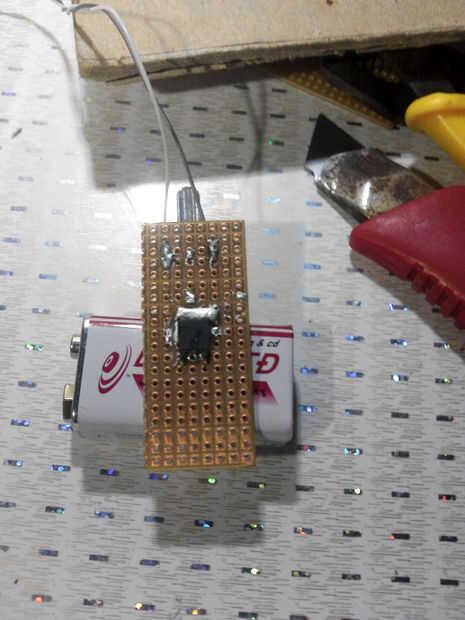

-Colocar el IC en posision y soldar la ficha primero. Pin 1 y pin 3 deben permanecer en una marca de cobre después de la soldadura. Consejos: aplicar calor a la pestaña por 2 segundos que agregar rápidamente la soldadura a la parte entre el tablero de perf y ficha de IC Evite dañar el IC. Sopla aire fresco a la IC derecha después de soldar

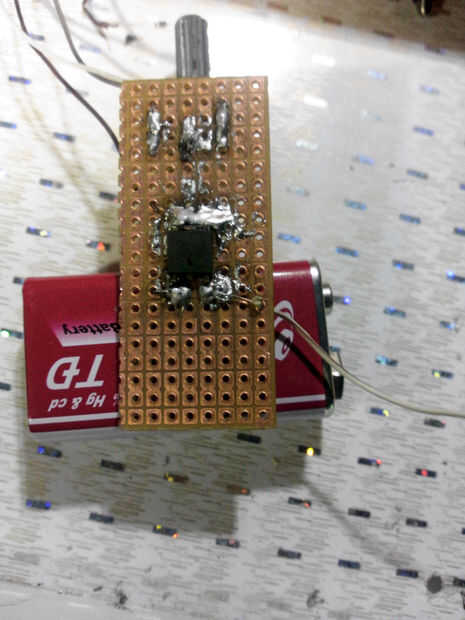

-Conectar la puerta al pin 2 del potenciómetro, fuente al pin 1. Utilizar 2 cables de diferente color: negro para la negativa, blanco para positivo

-2 cables para pinzas de soldadura. La longitud de alambre de no más de 20 cm

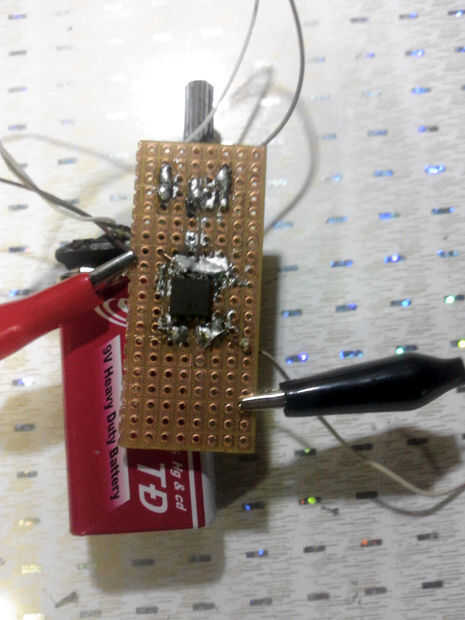

-2 extremos de la fuente y perno de drenaje de la soldadura. Pinza cocodrilo rojo conecte con el dren, negro con fuente de
