LilyPad Arduino noche y día juguete (5 / 8 paso)

Paso 5: Coser los conductoras puntadas

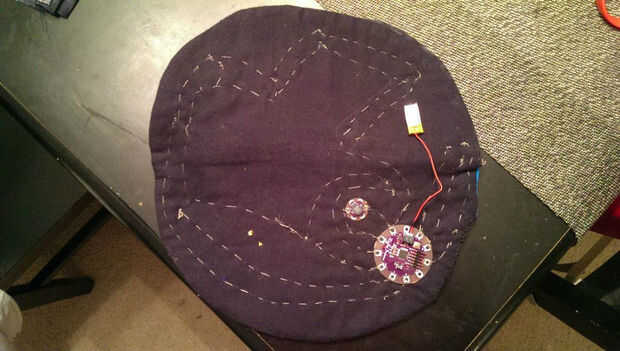

Para mí, esto era realmente la parte más sencilla de todo el proyecto. Básicamente, usted sólo tienes que seguir el diagrama costura hecho en el paso 1 para todos sus dispositivos electrónicos al proyecto y a la Junta de LilyPad. Asegúrese de que cada conexión enrollado el hilo conductor alrededor del pins varias veces (básicamente envuelto hasta allí no era más pin mostrando!). También asegúrese de que sus líneas de puntada ir sólo a través de la tela de forro, para que no vean en el frente de su proyecto.

1. En primer lugar, coloque la placa LilyPad en la esquina inferior derecha de la tela de forro. Si está viendo el proyecto desde el frente, esto correspondería aproximadamente a detrás de pies de pájaro grande. Puede utilizar alguna cinta de doble cara para sujetar la Junta en posición mientras haces tus primera algunas puntadas.
2. Coloque el timbre a la parte superior izquierda de la placa LilyPad (+ a la izquierda). Con el hilo conductor, realizar varias pasadas por el pin positivo del zumbador, asegurándose de que sólo pasan a través de la tela de forro (no quieres tus puntadas para demostrar para arriba en el frente de su proyecto). Luego hacer una línea de costura limpia al Pin 6 de la placa LilyPad y hacer varias pasadas a través de ese pin, va otra vez solamente a través de la tela de forro. Hacer lo mismo desde el pin negativo del zumbador a 5 Pin del LilyPad.
3. A continuación, coloque el sensor de luz en el frente del panel de la noche, por encima de la línea media y justo a la izquierda de la luna. El pin de "S" debe ser en la parte inferior. Usando el diagrama de la puntada y el mismo método descrito en el paso anterior, coser el pin negativo del sensor para el pin negativo de la placa LilyPad, el pin de "S" al A5 y el pin positivo a A4.
4. Coloque los LEDs de color en el frente del panel del "día" en el centro de cada flor (puede usar cinta de doble cara para mantenerlos abajo temporalmente, simplemente retírelo cuando esté listo para coser). Coser los pernos positivos de los LEDs a los pines 9, 10 y 11 como se muestra en el diagrama de puntada.
5. Coloque todos los LEDs blanco en la parte frontal del panel de la noche. Con un trozo largo de hilo, coser a través de todas las conexiones positivas de estos LEDs y alrededor del borde inferior de su proyecto al pin A2, usando el diagrama de la puntada como guía.
6. Utilizando otro trozo largo de hilo, coser a través de todos los pines negativos de los LEDs, terminando en el Pin 5 como se muestra en el diagrama de la puntada.

Y es la costura! Ahora en...
