LilyPad Arduino cohete nave cabo (2 / 6 paso)

Paso 2: Paso 2: planificación

Cuando consigue la placa de desarrollo lilypad, descarga el software arduino y el controlador y experimentar con lo que puede hacer la Junta. Decidí usar los 5 LEDs blancos, RGB LED y el zumbador, pero si quieres ser más creativo, que puede explorar el motor vibrando, luz del sensor, interruptor, botón o toque sensor. Jugar con el código cargado más básico, "Blink," para asegurarse de que las conexiones entre el hardware y el equipo están trabajando. El código para el arduino está escrito en el lenguaje de programación C, y usted puede encontrar fácilmente ejemplos de distintas formas de modificar el código a través de Google.

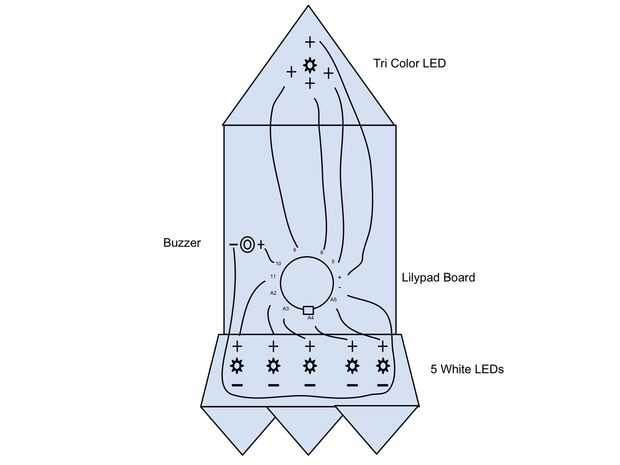

El primer paso es planificar su proyecto y trazar su diagrama del circuito. Al coser con hilo conductor, usted necesita para asegurarse de que no pasan por los puntos positivos y negativos, así que esta etapa de planificación es vital para la funcionalidad de su proyecto! Que conectará todos los pines negativos al "-" pin de la placa y los pines positivo del LED y zumbador para sus propios pins. El pin positivo en la parte superior de la tri-color LED debe conectarse a la patilla "+" en el Lilypad. Ver mi diagrama para más detalles sobre las conexiones recomendadas.
