Lijadora de disco montado en torno (2 / 5 paso)

Paso 2: La Base

Había construido una versión de 12" para adaptarse a los discos que tenía en mano y utiliza una caja de madera para el tablero de la mesa. No era muy preciso y de vez en cuando Haz empujado en el disco. Así, el tiempo para uno mejor. Esto debería ser suficiente para una superficie de 90". Si quieres hacer uno ajustable, me avisas los resultados.

Utilizando madera contrachapada u otro fuerte, tablero estable (tenía algunos arce de repuesto en mano), cortar una longitud para el ancho del disco. Mina terminó siendo 17 x 7". Marque el centro del tablero y la ubicación de las barandas de la cama de torno.

Con una broca recta y guía en el router o en un disco de moldurar, molino de un ¼" canal profundo lo suficientemente grande como para adaptarse a los rieles. Esto evitará que la base estable. Con otra pieza de la misma Junta, lo mismo para la parte inferior hacer una placa de montaje correspondiente.

Para unir las dos placas juntas, corte una pequeña muesca en el lado de cada uno aceptar una barra de la abrazadera. Esto equivale a lo que tienes en la mano. He utilizado una abrazadera Quick-Grip grande que requiere un 1/4x1.25 "canal. Una vez montado, debe presionar derecha abajo del centro del tablero.

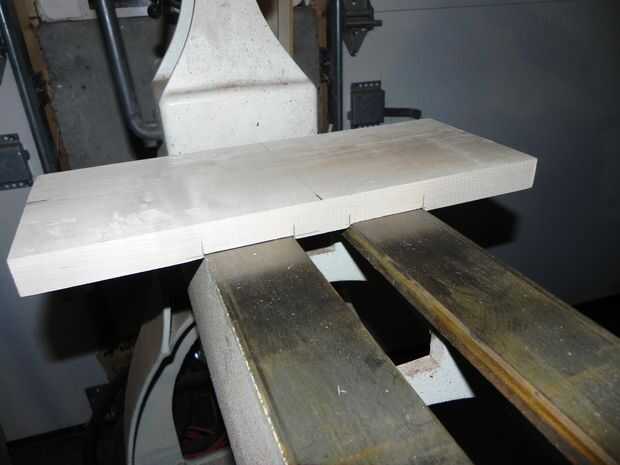

A continuación necesitamos una manera de aumentar la superficie de la mesa al centro del disco. Con la placa inferior en su lugar, me mide para arriba y vi que necesitaría unos 7" del espacio para llegar al centro. Perder 1" para una tapa de madera contrachapada, corte dos bloques de arce más en 6" de largo y Unidos a los lados en rebajos de poca profundidad.

Fotografías:

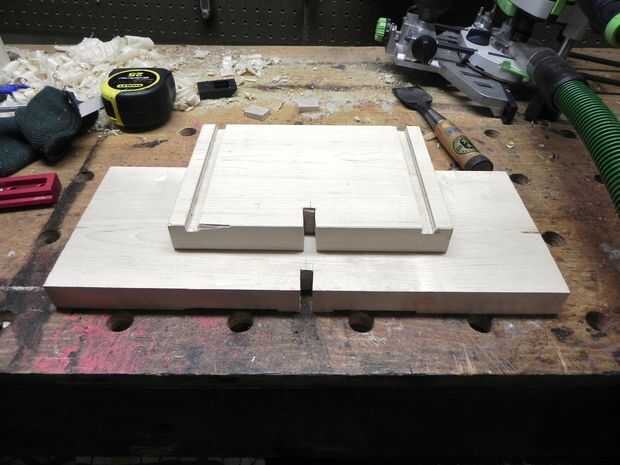

Mortajas de corte para la cama

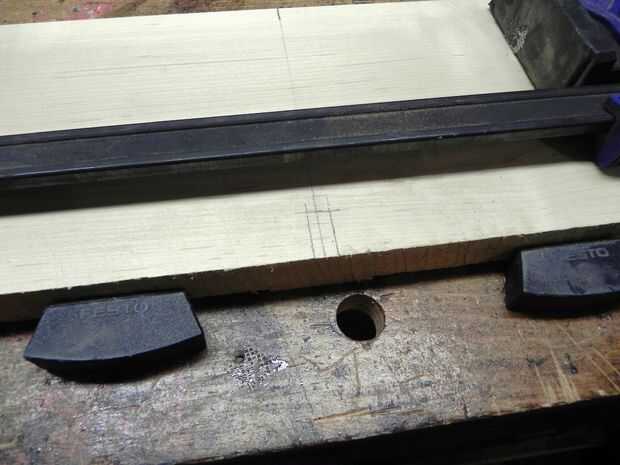

Las muescas marcan ajustar una barra de sujeción

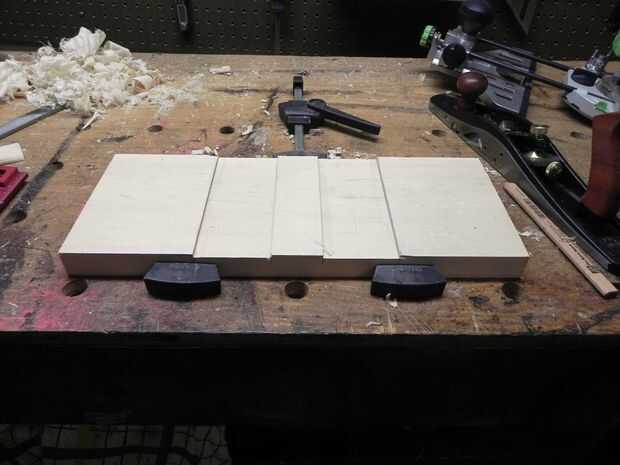

Lados y rebajos para los soportes superiores
