Paso 5: Añadir sonido detección de circuito
Agregando el sonido de detección de circuito ahora la oscuridad es "comprobar" si y sólo si ha habido algún sonido por encima de un cierto nivel de umbral. Si algún sonido activa el circuito, luego se alimenta el circuito de tensión de luz durante 10 minutos para finalmente iluminar los LEDs. Este tiempo puede ajustarse desde segundos a horas, que depende de usted.
Lo que usted necesita para el circuito adicional es:
- ATtiny44A microcontrolador (aquí disponible de la hoja de datos PDF)
- 1 x 5 kOhms resistor
- 1 x 10 kohm resistencia
- 2 x 100 kohmios resistencias
- 1 x 0-5 kOhm potenciómetro
- condensadores de 2 x 100 nF
- 1 x micrófono Electret
- transistores NPN 2N3904 x 2

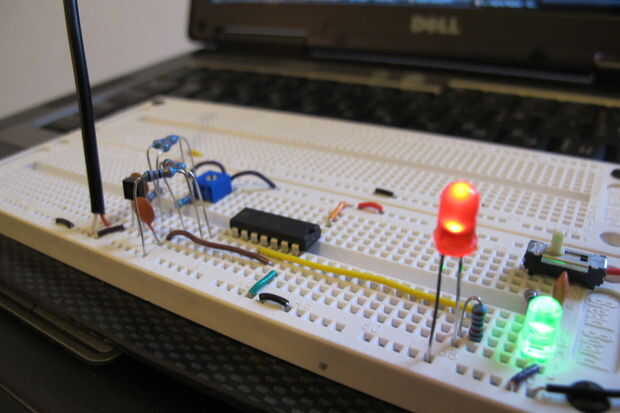

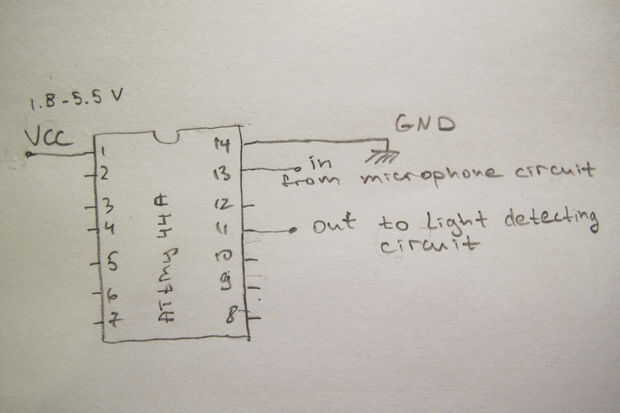

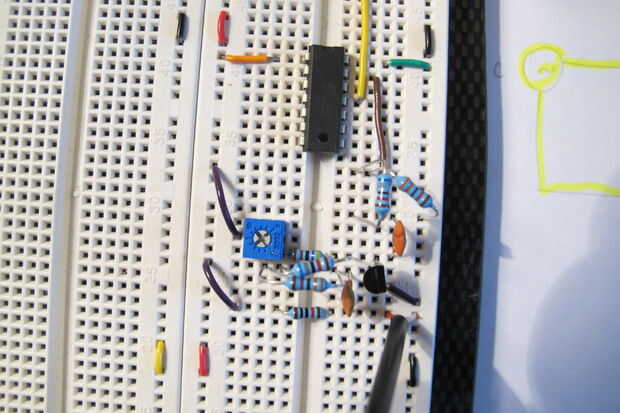

Como se puede ver me fui a través de todos los pasos otra vez - dibujo el esquema (que recibí de un amigo que tiene experiencia con él), hacer el prototipo breadbord y pruebas.
Pero tengo que decir que he añadido el segundo transistor sólo después de soldados del Consejo real como no satisfacía mis expectativas aunque las pruebas con lo breadbord estaban bien.
El LED rojo de la última nueva se reemplazará con el primer circuito que hice. Así que si alguien hace sonido y los disparadores de ATtiny44A una de sus salidas a lógica 1 que son + 5V en mi caso. Entonces si es luz que no pasará nada, pero si es de noche la iluminación se encenderá. En tiempo de 10 minutos si un sonido es 'observado' por el circuito otra vez hasta los 10 minutos de cuenta regresiva se reiniciará a 10 minutos y en y en no hay sonido durante 10 minutos.
Qué podrás hacer con el potenciómetro es para afinar la sensibilidad si el circuito hardwarely. No hay que reprogramm el chip tiempo de avery - sólo vuelta y conjunto el potenciómetro.
