Paso 2: diseño
Optó por el modelo y la impresión 3D mi marco en lugar de utilizar un marco de madera tradicional. Un marco estándar shadowbox podría modificar con un mate para proporcionar un efecto similar (cubierto más adelante) pero el aspecto no sería limpio como quisiera. Podía hacer algo similar aunque más grueso en algunas dimensiones de la madera con las herramientas correctas. No, y no de la mayoría de las personas, tienen acceso a las herramientas especializadas para hacer molduras marco que no cubre esa opción. Programas de modelado 3D son fácilmente disponibles y relativamente fácil de usar y permiten un alto grado de personalización sin necesidad de herramientas de carpintería, esta ruta será mi enfoque. El costo de la impresión, mientras que aparecen alto en comparación con una estándar caja de sombra, mientras que terminan sólo algo más caro después de factoring en el costo de los materiales adicionales necesarios para un shadowbox.

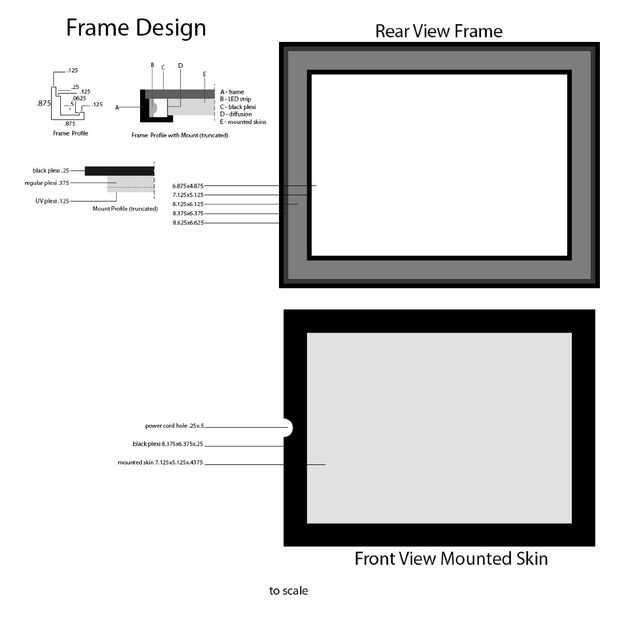

El objetivo del diseño es proporcionar una luz relativamente incluso todo el camino alrededor del objeto manteniendo un perfil de marco pequeño. Para ello una cavidad se crea entre la pared de la estructura y se coloca el bloque de acrílico que se ilumina y una capa de difusión. Varias superficies y bordes también fueron construidos en el marco de mantener todo en su lugar. Mirando la imagen de diseño de marco puede ver estos espacios y repisas. Estos son dimensionados de modo tal que mantenga todo apretado y Ras uno con el otro, ayudando a evitar que la luz se filtra y proporcionar una satisfacción terminado objeto libre de vibraciones y con una sensación sólida, profesional.
El borde más posterior en el marco sostiene el plexi negra. El espacio más grande siguiente es la difusión, el arte y el LED. Un labio interior final fue añadido para la difusión del arte y en su lugar.
Tamaños
Para encontrar el tamaño exterior:
1: medir el bloque de resina que el objeto está flotando en. En mi caso el bloque fue 7,125 "x 5,125".
2: a continuación encontrar el tamaño de la pieza de forro negro de plexi. Para dejar espacio para la difusión y luces añadí. 5" y luego una adicional. 125" para el labio mantener el plexi en lugar de un total de.625. Ya que es sólo por un lado esa cantidad entonces debe ser duplicado para un total de 1.25" entonces añadí esto al tamaño arte darme 8,375" x 6,375".
3: para tamaño final fuera del marco de la entonces añadí. 25" a la medida de la plexi para un tamaño final de 8,625" x 6,625". La. 25" permite para. 125" gruesos muros en el punto más fino de la estructura
Para encontrar el interior tamaño de la ventana:
1: reste una cantidad pequeña del tamaño del arte. Di mina a. 125 "gran labio completamente alrededor para mantener el arte en lugar de un tamaño de 6,875" x4.875". Evitar ir más pequeño que. 125" para este labio, para piezas mas grandes que considere hasta. 25" dependiendo de la pieza puede darle una mejor apariencia para ampliar esto para aumentar el ángulo de visión que es visible desde el lado de la pieza.
Para encontrar la profundidad necesitada:
1: medir el espesor del arte, para mí fue. 4375"
2: medir el espesor de la pieza de forro de plexi, para mí fue. 25" le aconsejo plexi por lo menos este espesor del forro. Más fina está disponible pero tiende a jugar un poco a él. Total. 6875"
3: Mida el ancho de los LEDs, para mí fue. 4375". Si los LEDs son más anchos que el arte es profundo necesita ajustar el diseño añadiendo capas adicionales de plexi para hacer del arte lo menos tan profunda como los LEDs son amplias.
4: Añadir una pequeña cantidad para el labio interior en el marco, he añadido arbitrariamente. 0625" para redondear en mi profundidad del marco a un número más fácil de. 875" escribir todos los números abajo y mantienen con la etiqueta. Usted necesitará al generar el archivo 3D.
Así que para mí tenía los siguientes tamaños:
Arte 7,125 x 5.125. 4375"
Forro de plexi 8,375 x 6.375 x. 25"
Marco exterior dimensión 8.625 x 6.625 x. 875"
Respaldo plexi labio 8,375 x 6.375. 25"
LED, arte y difusión cavidad 8.125 x 6.125. 5"
Arte de labios 7,125 x 5.125. 0625"
